Vakuumtechnik > Vakuumsaugdüsen >
Vakuumsaugdüsen VN
Bestellung – Grundtyp
002 Nennweite Lavaldüse
[mm]
004 Bauform, 005 Baugröße 007 Vakuumanschluss (V) Typ Teile-Nr.
0.45 T2, Rastermaß 10 mm QS4 VN-05-H-T2-PQ1-VQ1-RQ1 526100
0.7 T2, Rastermaß 10 mm QS4 VN-07-H-T2-PQ1-VQ1-RQ1 526101
0.95 T3, Rastermaß 14 mm QS6 VN-10-H-T3-PQ2-VQ2-RO1 193490
1.4 T4, Rastermaß 18 mm QS8 VN-14-H-T4-PQ2-VQ3-RO2 547707
2.0 T6, Rastermaß 24 mm QS12 VN-20-H-T6-PQ4-VQ5-RO2 193495
3.0 T6, Rastermaß 24 mm QS12 VN-30-H-T6-PQ4-VQ5-RO2 193497
Zubehör
Änderungen vorbehalten – 2012/05 72 ..
Vakuumsaugdüsen VN
Bestellangaben – Varianten
Konfigurierbares
Produkt
Dieses Produkt und alle seine
Varianten können über den
Konfigurator bestellt werden.
Den Konfigurator finden Sie auf
der DVD unter Produkte oder
..
Geben Sie den Typ oder die
Konfigurations-Teile-Nr. im
Suchfeld ein.
Bestellangaben – Grundtyp
Nennweite Lavaldüse [mm] Gehäusetyp Vakuumanschluss (V) Typ Teile-Nr.
0,45 T2, Rastermaß 10 mm QS4 VN-05-H-T2-PQ1-VQ1-RQ1 526100
0,7 T2, Rastermaß 10 mm QS4 VN-07-H-T2-PQ1-VQ1-RQ1 526101
0,95 T3, Rastermaß 14 mm QS6 VN-10-H-T3-PQ2-VQ2-RO1 193490
1,4 T4, Rastermaß 18 mm QS8 VN-14-H-T4-PQ2-VQ3-RO2 547707
2,0 T6, Rastermaß 24 mm QS12 VN-20-H-T6-PQ4-VQ5-RO2 193495
3,0 T6, Rastermaß 24 mm QS12 VN-30-H-T6-PQ4-VQ5-RO2 193497
Zubehör

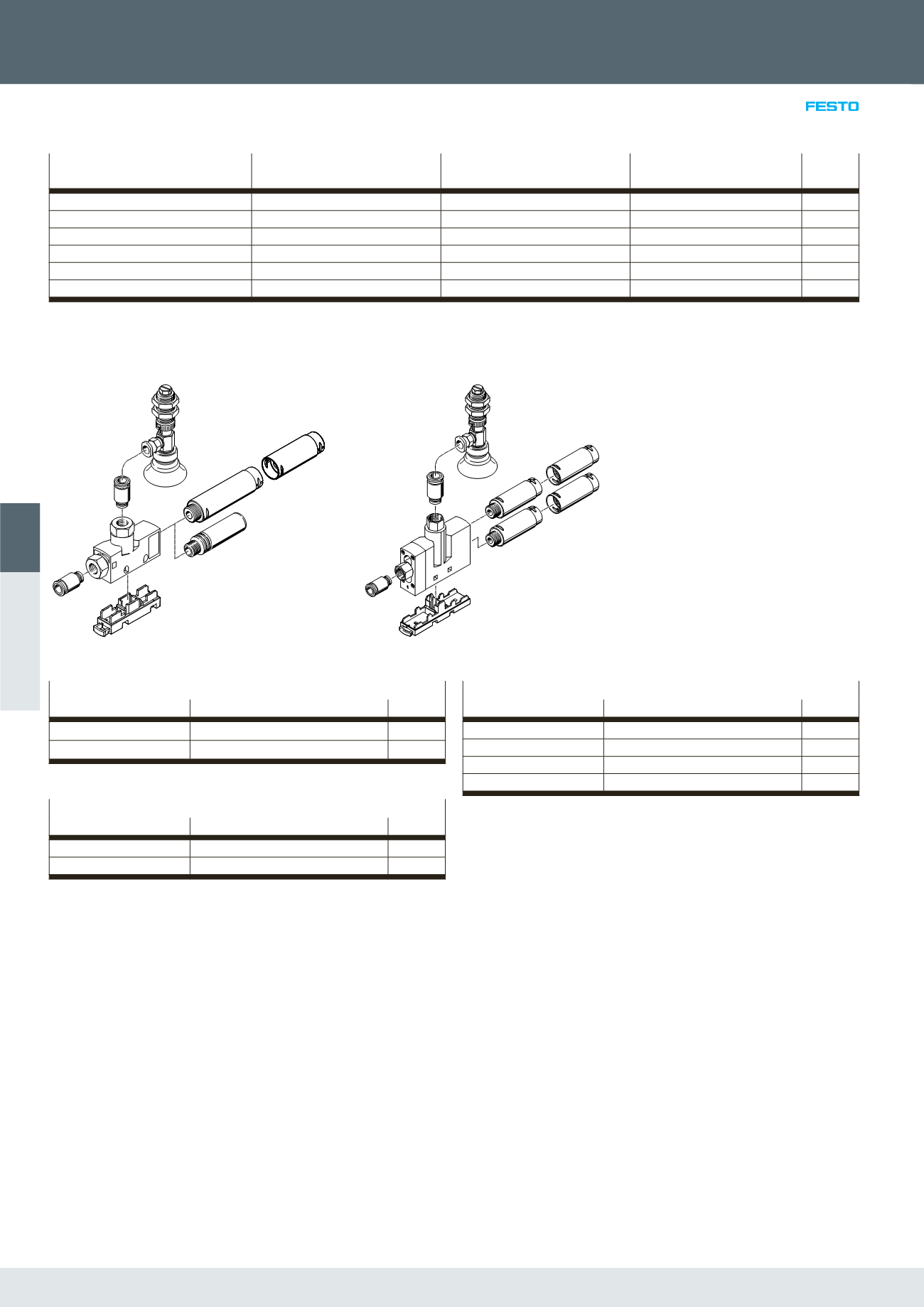

VN-05/07/10/14
1
2
3
4
5
6
VN-20/30
1
2
2 2
3
3
4
4
5
1 Sauggreifer ESG (Komplett­
lösung) 7
Saugerhalter ESH mit
Sauger ESS (Einzel­
komponente 75
2 Steckverschraubung QS
114
3 Schalldämpfer UOM 72
4 Schalldämpf weiterung
UOMS 72
5 Montageplatte VN-T 72
6 Schalldämpfer UO 130
Zubehör
3 Schalldämpfer UOM
Pneumatischer Anschluss Typ Teile-Nr.
G¼ UOM-1/4 538432
Gy UOM-3/8 538433
4 Schalldämpfer-Erweiterung UOMS
Für Schalldämpfer Typ Teile-Nr.
UOM-1/4 UOMS-1/4 538436
UOM-3/8 UOMS-3/8 538437
5 Montageplatte VN-T
Für Gehäusetyp Typ Teile-Nr.
T2 VN-T2-BP-NRH 196951
T3 VN-T3-BP-NRH 193641
T4 VN-T4-BP-NRH 195279
T6 VN-T6-BP-NRH1) 196956
1) Horizontale Wandbefestigung nicht zulässig.
6
1 Sauggreifer ESG (Komplettlösung)

Saugerhalter ESH mit
auger ESS (Einzelkomponenten

2 Steckverschraubung QS 
3 Schalldämpfer UOM 
4 Schalldämpfer-Erweiterung UOMS

5 Montageplatte VN-T
6 Schalldämpfer UO
l ä pfer UOM
Pneumatischer Anschluss Teile-Nr.
G¼ -1/4 538432
Gy UO -3/8 538433
4 Schalldämpfer-Erweiterung UOMS
Für Schalldämpfer Typ Teile-Nr.
UOM-1/4 UOMS-1/4 538436
UOM-3/8 UOMS-3/8 538437
5 Montageplatte VN-T
Für G häusetyp Typ Teile-Nr.
T2 VN-T2-BP-NRH 196951
T3 VN-T3-BP-NRH 193641
T4 VN-T4-BP-NRH 195279
T6 VN-T6-BP-NRH1) 196956
1) Horizontale Wandbefestigung nicht zulässig.
