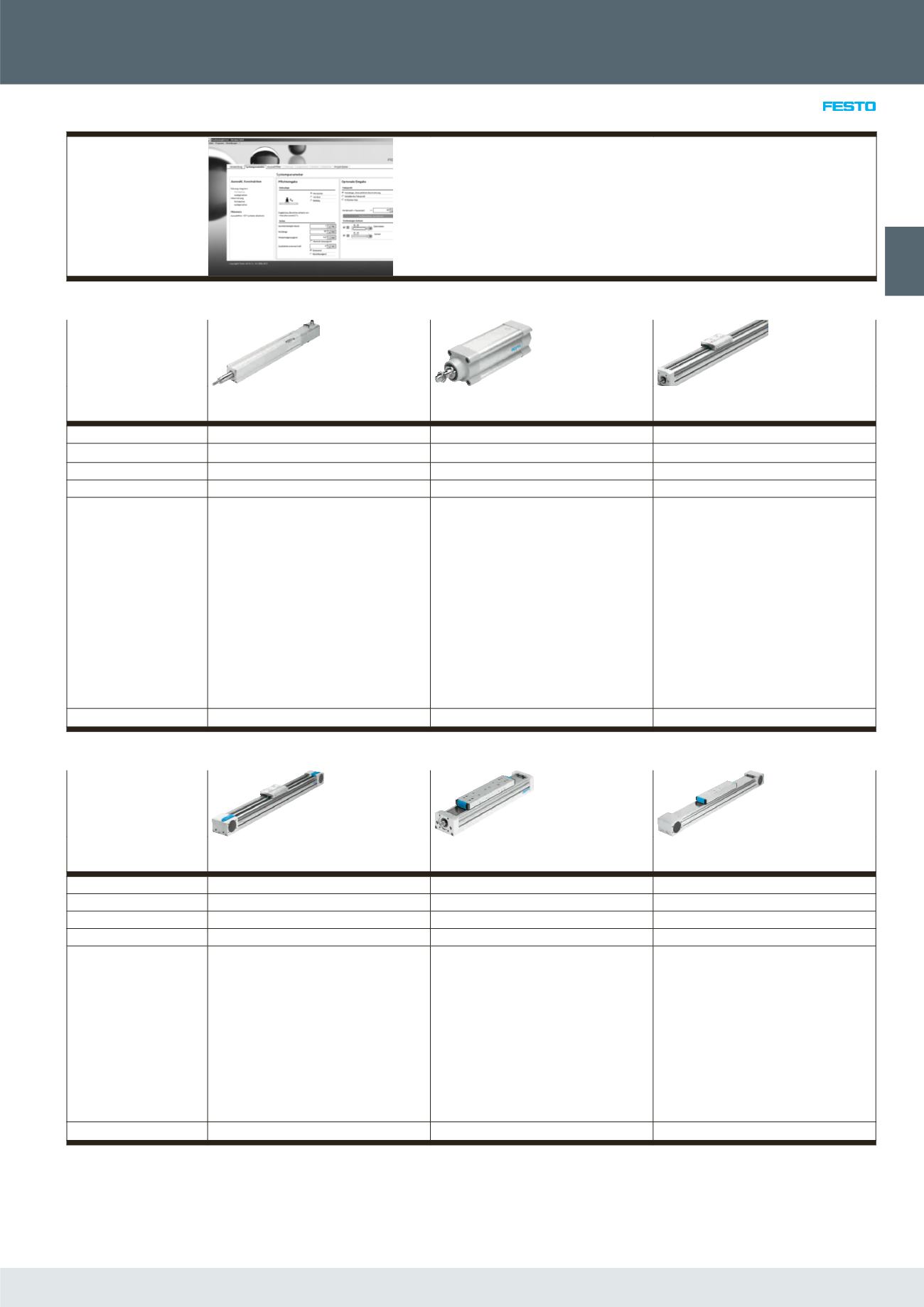

Elektromechanische Antriebe >
Produktübersicht
49 2016/11 – Änderungen vorbehalten 
Software Tool
PositioningDrives Welcher elektromechanische Linearantrieb
erfüllt Ihre Aufgabe am besten? Geben Sie die
Daten Ihrer Anwendung wie Positionswerte,
Nutzmasse und Einbaulage ein und die Soft-
ware schlägt Ihnen mehrere Lösungen – vom
Controller über Motor bis zur elektrischen
Achse – vor.
Dieses Tool finden Sie
• im Internet unter
über die blaue Schaltfläche „Engineering“
Linearantriebe und Schlitten
Elektrozylinder
EPCO
Elektrozylinder
ESBF
Spindelachsen
EGC-BS
Baugröße 16, 25, 40 32, 40, 50, 63, 80, 100 70, 80, 120, 185
Max. Vorschubkraft Fx 50 ... 650 N 1000 ... 17000 N 300 ... 3000 N
Wiederholgenauigkeit +/–0.02 mm +/–0.01 mm, +/–0.015 mm, +/-0.05 mm +/–0.02 mm
Hub 1 ... 400 mm 30 … 1500 mm 50 ... 3000 mm
Beschreibung • Linearantrieb mit fest angebautem Motor
• Mit Kugelgewindetrieb
• Optional: Encoder, Haltebremse und Innen-
gewinde an der Kolbenstange
• Zwei verschiedene Spindelsteigungen für
hohe Kraft bzw. hohe Geschwindigkeit
• Für einfache Anwendungen in der Fabrikau-
tomatisierung geeignet, die bisher größten-
teils pneumatisch gelöst wurden
• Kostenoptimiert
• Präzise und spielfreie Führung
• Mit Kugelgewindetrieb (Baugröße 32 … 100)
oder Gleitgewindetrieb (Baugröße 32 … 50)
als Spindelantrieb erhältlich
• Optional: Hoher Korrosionsschutz, Schutzart
IP65, bedingt für den Lebensmittelbereich
geeignet, Kolbenstangenverlängerung
• Kugelgewindetrieb: Mit drei Spindelstei-
gungen ist das optimale Kraft-Geschwindig-
keitsverhältnis wählbar.
• Kugelgewindetrieb: Hohe Steifigkeit und
Präzision
• Motoranbindung axial oder parallel
• Kugelumlaufführung für hohe Lasten und
Momente
• Optional mit Feststelleinheit, ein- oder beid-
seitig
• Profil mit optimierter Steifigkeit
• Verschiedene Spindelsteigungen
• Die Spindelabstützung ermöglicht maximale
Verfahrgeschwindigkeit
• Motoranbindung axial oder parallel
 Seite/ online
Linearantriebe und Schlitten
Zahnriemenachsen
EGC-TB
Spindelachsen
ELGA-BS-KF
Zahnriemenachsen
ELGA-TB-G
Baugröße 50, 70, 80, 120, 185 70, 80, 120, 185 70, 80, 120
Max. Vorschubkraft Fx 50 ... 2500 N 300 ... 3000 N 350 ... 1300 N
Wiederholgenauigkeit +/–0.08 mm, +/–0.1 mm +/–0.02 mm +/–0.08 mm
Hub 50 ... 8500 mm 50 ... 3000 mm 50 ... 8500 mm
Beschreibung • Kugelumlaufführung für hohe Lasten und
Momente
• Optional mit Feststelleinheit, ein- oder beid-
seitig
• Profil mit optimierter Steifigkeit
• Innenliegende, präzise und belastbare
Kugelumlaufführung für hohe
Momentbelastung
• Führung und Kugelgewindetrieb durch
Abdeckband geschützt
• Präzise und belastbare Schienenführung
• Für höchste Anforderungen an Vorschubkraft
und Präzision
• Platzsparende Positionsabfrage
• Flexible Motoranbindung
• Integrierte Gleitführung
• Für geringe und mittlere Belastungen
• Führung und Zahnriemen durch Abdeckband
geschützt
• Geringes Führungsspiel
• Antriebselement für externe Führungen
• Flexible Motoranbindung
• Motormontage an 4 Seiten möglich
 Seite/ online
