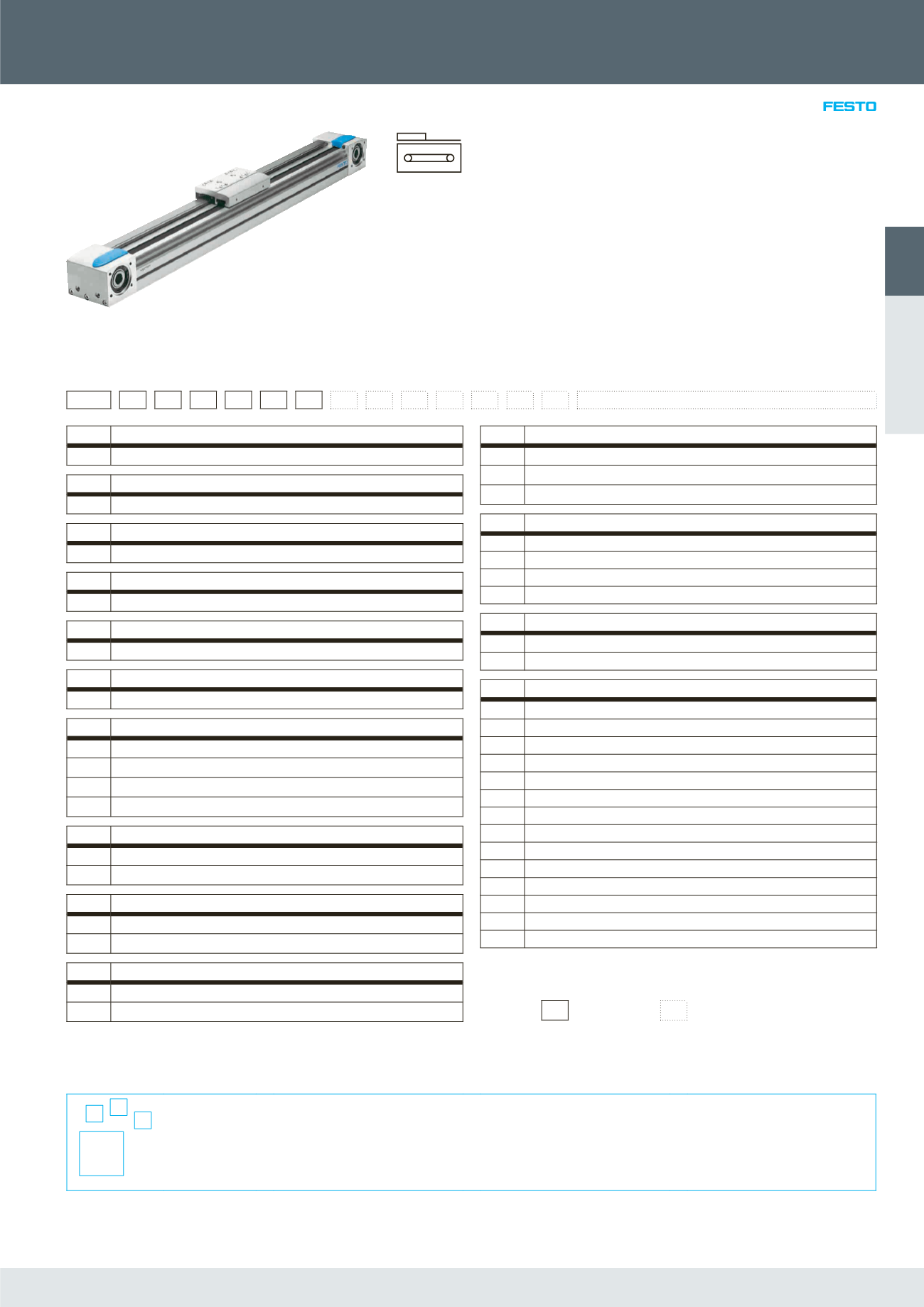

EGC-TB-KF
59 2016/11 – Änderungen vorbehalten 
Elektromechanische Antriebe > Linearantriebe > Linearantriebe und Schlitten >
Zahnriemenachsen EGC-TB-KF, mit Kugelumlaufführung
• Kugelumlaufführung für hohe Lasten
und Momente
• Optional mit Feststelleinheit, ein- oder
beidseitig
• Profil mit optimierter Steifigkeit und
Belastbarkeit
• Umfangreiches Montagezubehör für
Mehrachskombinationen
• Präzise: Mit dem optionalen Wegmess-
system kann die Schlittenposition
direkt erfasst werden
Bestellschlüssel
001 002 003 004 005 006 007 008 009 010 011 012 013 014
EGC – – – TB – KF – ...H – – – – – – – + ZUB –
001 Typ
EGC Linearachse
002 Baugröße
... 50, 70, 80, 120, 185
003 Hub [mm]
... 50 ... 8500
004 Funktion
TB Zahnriemen
005 Führung
KF Kugelumlaufführung
006 Hubreserve [mm]
...H 0 ... 999 (0 = keine Hubreserve)
007 Schlitten
GK Schlitten Standard
GQ Schlitten verlängert, geschützt
GP Schlitten Standard, geschützt
GV Schlitten verlängert
008 Zusatzschlitten links
– ohne
KL Zusatzschlitten Standard, links
009 Zusatzschlitten rechts
– ohne
KR Zusatzschlitten Standard, rechts
010 Schmierfunktion
– ohne
C Schmieradapter
011 Messsystem
– ohne
M1 mit Wegmesssystem, inkremental, Auflösung: 2,5 µm
M2 mit Wegmesssystem, inkremental, Auflösung: 10 µm
012 Feststelleinheit
– ohne
1HL Haltefunktion 1-kanalig links
1HR Haltefunktion 1-kanalig rechts
2H Haltefunktion 2-kanalig
013 Betätigungsart
– ohne
PN pneumatisch betätigt
014 Zubehör
ZUB – Zubehör lose beigelegt
F Fußbefestigung (1 Stück)
...M Profilbefestigung (1 ... 10 Stück)
...B Abdeckung Befestigungsnut (1 ... 50 Stück)
...S Abdeckung Sensornut (1 ... 50 Stück)
…Y Nutenstein für Befestigungsnut (1 ... 99 Stück)
…O Näherungsschalter (SIES), Schließer, mit Kabel 2,5 m (1 ... 99 Stück)
…P Näherungsschalter (SIES), Öffner, mit Kabel 2,5 m (1 ... 99 Stück)
…W Näherungsschalter (SIES), Schließer, mit Stecker M8 2,5 m (1 ... 99 Stück)
…R Näherungsschalter (SIES), Öffner, mit Stecker M8 2,5 m (1 ... 99 Stück)
…V Verbindungsleitung 2,5 m, M8, 3-adrig(1 ... 99 Stück)
…K Wellenzapfen (1 ... 4 Stück)
...CL Kabelclip (10, 20, 30, 40, 50, 60, 70, 80, 90 Stück)
-DN ausdrücklicher Verzicht auf die Bedienungsanleitung
Legende: Muss-Angabe Kann-Angabe
Bestellangaben – Produktoptionen
Konfigurierbares
Produkt
Dieses Produkt und alle seine Produkt­
optionen können über den Konfigurator
bestellt werden.
Den Konfigurator finden Sie unter
Produkte auf
è
Geben Sie den Typ oder die Konfigura-
tions-Teile-Nr. im Suchfeld ein.
