QS, Standard
197
2016/11 – Änderungen vorbehalten
www.festo.com/catalogue / ...Pneumatische Verbindungstechnik > Verschraubungen > Steckverschraubungen >

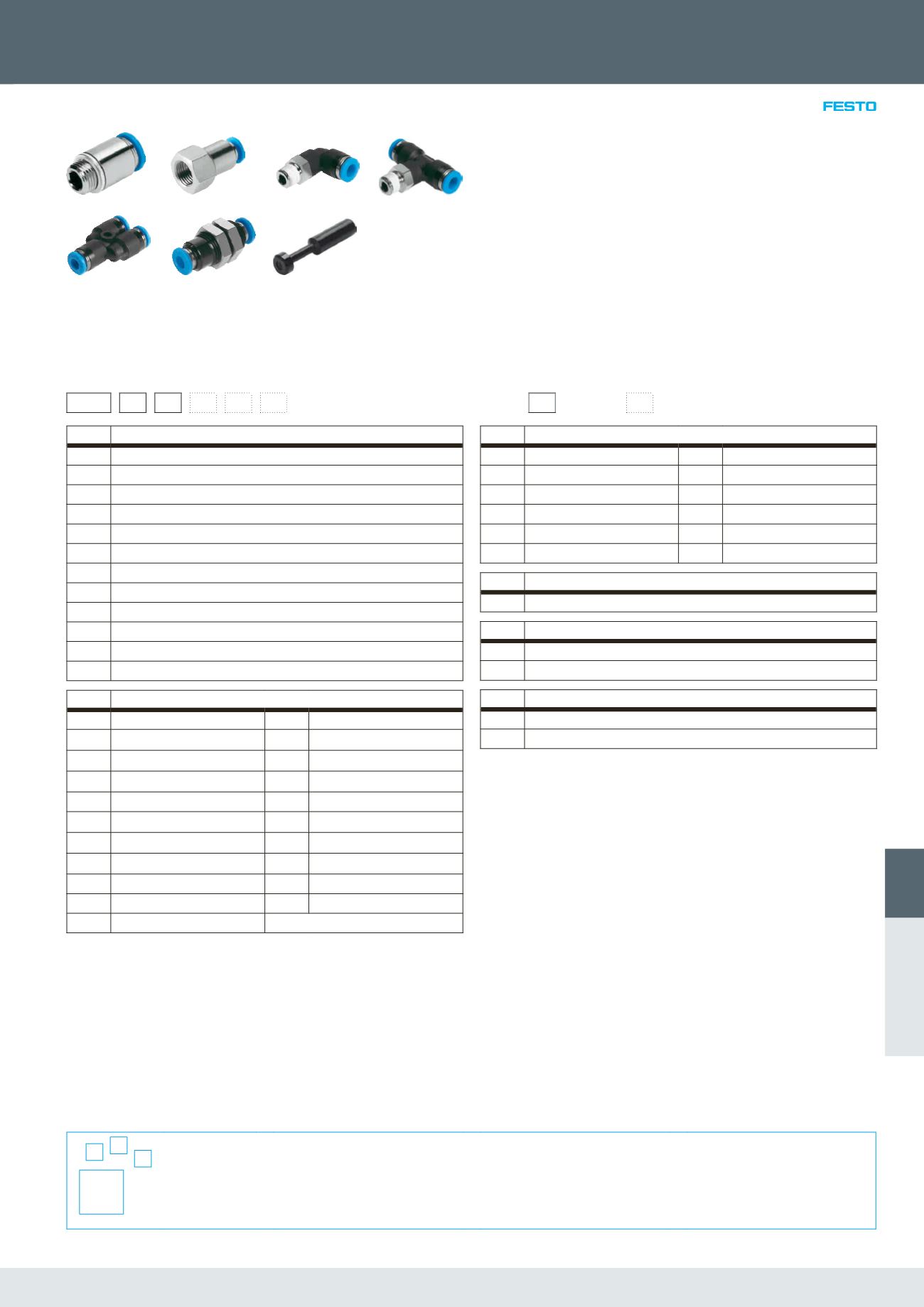

Steckverschraubungen QS, Standard-Reihe
• Einfaches und sicheres Stecken und
Lösen
• Breite Auswahl für maximale Flexibi-
lität bei Standardanwendungen
• Außen- oder Innengewinde mit Außen-
oder Innensechskant
• Druckbeständig: Wirtschaftlich bei
Pneumatikinstallationen bis 14 bar
• Ausgewählte Typen nach ATEX Richt-
linie für explosionsfähige Atmo-
sphären
www.festo.com/de/ exQST-1/8-6
QSS-4
QSY-8
QSC-6H
QS-G1/4-8-I
QSF-1/8-4-B
QSL-1/8-6
Produktoptionen
Typen:
QS-V0, schweißspritzresistent
CRQS, Edelstahl
Bauformen:
W-Form, X-Form
Packungseinheiten:
20 Stück, 50 Stück, 100 Stück
Bestellung – Produktoptionen
Konfigurierbares
Produkt
Dieses Produkt und alle seine Produkt
optionen können über den Konfigurator
bestellt werden.
Den Konfigurator finden Sie unter
Produkte auf
è
www.festo.com/catalogue/ ...
Geben Sie den Typ oder die Konfigura-
tions-Teile-Nr. im Suchfeld ein.
Bestellschlüssel
001
002
003
004
005
006
– – – – –
Legende:
Muss-Angabe
Kann-Angabe
001
Typ
QS
Steckverschraubung/Steckverbindung, gerade Form, Standard-Reihe
QSF
Steckverschraubung, gerade Form, Standard-Reihe
QSL
Steckverschraubung/Steckverbindung, L-Form, Standard-Reihe
QSLL
Steckverschraubung, L-Form, lang, Standard-Reihe
QSLF
Steckverschraubung, L-Form, Standard-Reihe
QSLV
Steckverschraubung, L-Form, Standard-Reihe
QST
Steckverschraubung/Steckverbindung, T-Form, Standard-Reihe
QSTL
Steckverschraubung, T-Form,, Standard-Reihe
QSY
Steckerschraubung/Steckverbindung, Y-Form, Standard-Reihe
QSVL
Steckerschraubung, Y-Form, Standard-Reihe
QSS
Schott-Steckverbindung, Standard-Reihe
QSC
Blindstopfen, Standard-Reihe
002
Pneumatischer Anschluss 1
M5
M-Gewinde M5
8
Steckanschluss 8 mm
G1/8
G-Gewinde G
x
10
Steckanschluss 10 mm
G1/4
G-Gewinde G
¼
12
Steckanschluss 12 mm
G3/8
G-Gewinde G
Å
14
Steckanschluss 14 mm
G1/2
G-Gewinde G½
16
Steckanschluss 16 mm
1/8
R-Gewinde R
x
4
Steckhülse 4 mm
1/4
R-Gewinde R
¼
6
Steckhülse 6 mm
3/8
R-Gewinde R
Å
8
Steckhülse 8 mm
1/2
R-Gewinde R½
10
Steckhülse 10 mm
4
Steckanschluss 4 mm
12
Steckhülse 12 mm
6
Steckanschluss 6 mm
003
Pneumatischer Anschluss 2
4
Steckanschluss 4 mm
4
Steckhülse 4 mm
6
Steckanschluss 6 mm
6
Steckhülse 6 mm
8
Steckanschluss 8 mm
8
Steckhülse 8 mm
10
Steckanschluss 10 mm
10
Steckhülse 10 mm
12
Steckanschluss 12 mm
12
Steckhülse 12 mm
16
Steckanschluss 16 mm
16
Steckhülse 16 mm
004
Packungseinheit
–
10 Stück / 1 Stück
005
Montageart
–
Standard
I
mit Innensechskant
006
Generation
–
1. Generation
B
2. Generation
