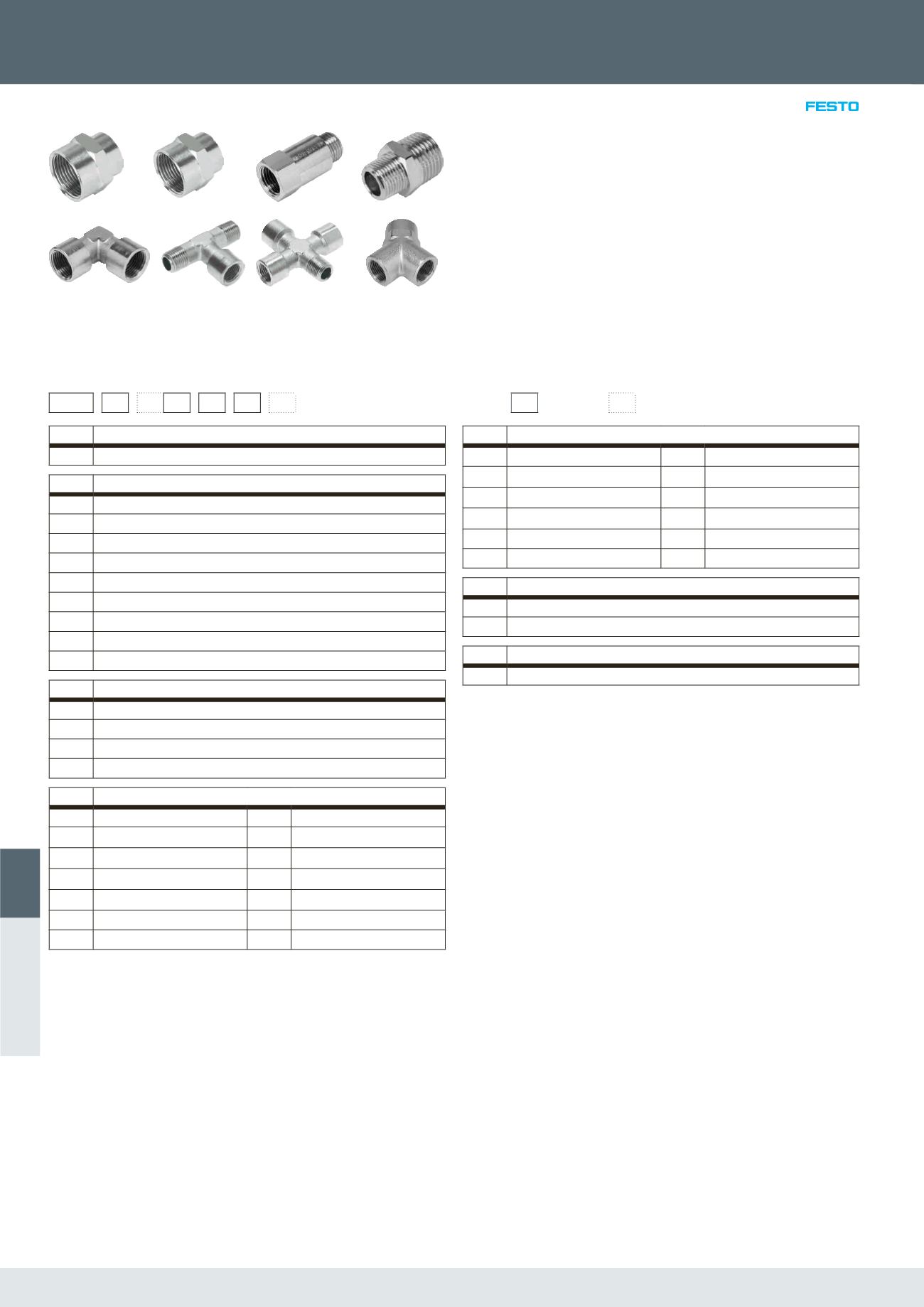

NPFC
204 Änderungen vorbehalten – 2016/11

Pneumatische Verbindungstechnik > Verschraubungen > Gewindeverschraubungen >
Gewindeverschraubungen NPFC
• Messing vernickelt
• Resistent gegen mechanische Belas-
tung
• Für Wartungsgeräte, Schaltschrankbau
oder die einfache Installation pneuma-
tischer Steuerungen
NPFC-S NPFC-R NPFC-E1 NPFC-D
NPFC-L NPFC-T NPFC-X NPFC-Y
Bestellschlüssel
001 002 003 004 005 006 007
NPFC – – – – – Legende: Muss-Angabe Kann-Angabe
001 Typ
NPFC Gewindeverschraubung
002 Bauform
S Muffe, gerade Form
R Reduziermuffe, gerade Form
E... Verlängerung, gerade Form, Länge 1 ... Länge 4
D Doppelnippel, Außengewinde/Außengewinde
R Reduziernippel
L Verschraubung, L-Form
T Verschraubung, T-Form
Y Verschraubung, Y-Form
X Verschraubung, X-Form
003 Anzahl der Gewinde
– 1x vorhanden
2 2x vorhanden
3 3x vorhanden
4 4x vorhanden
004 Pneumatischer Anschluss 1
M5 M-Gewinde M5 G1 G-Gewinde G1
M7 M-Gewinde M7 R18 R-Gewinde Rx
G18 G-Gewinde Gx R14 R-Gewinde R¼
G14 G-Gewinde G¼ R38 R-Gewinde Ry
G38 G-Gewinde Gy R12 R-Gewinde R½
G12 G-Gewinde G½ R34 R-Gewinde R¾
G34 G-Gewinde G¾ R1 R-Gewinde R1
005 Pneumatischer Anschluss 2
M5 M-Gewinde M5 R18 R-Gewinde R x
G18 G-Gewinde Gx R14 R-Gewinde R¼
G14 G-Gewinde G¼ R38 R-Gewinde R y
G38 G-Gewinde Gy R12 R-Gewinde R½
G12 G-Gewinde G½ R34 R-Gewinde R¾
G34 G-Gewinde G¾ R1 R-Gewinde R1
006 Gewindeart
F mit Innengewinde
M mit Außengewinde
007 Packungseinheit
– 10 Stück
