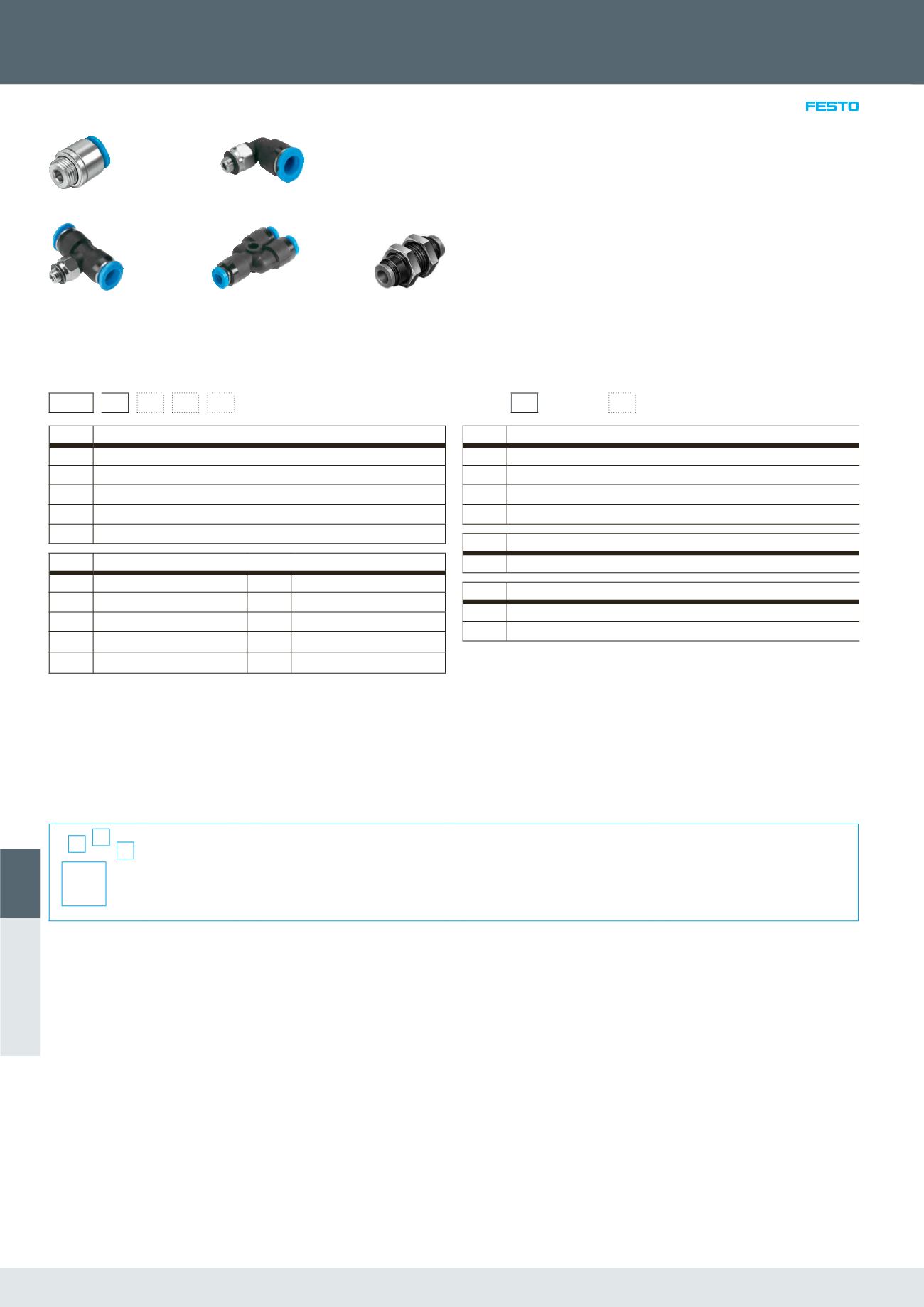

Steckverschraubungen QSM, Mini-Reihe
• Einfaches und sicheres Stecken und
Lösen
• Kleinbauend für höchste Packungs-
dichte auf kleinstem Einbauraum
• Ausgewählte Typen nach ATEX Richt-
linie für explosionsfähige Atmo-
sphären
www.festo.com/de/ exQSM-G1/8-6-I
QSML-M5-6
QSMT-M5-6
QSMY-3
QSMS
Bestellschlüssel
001
002
003
004
005
– – – –
Legende:
Muss-Angabe
Kann-Angabe
001
Typ
QSM
Steckverschraubung/Steckverbindung, gerade Form, Mini-Reihe
QSML
Steckverschraubung/Steckverbindung, L-Form, Mini-Reihe
QSMT
Steckverbindung, T-Form, Mini-Reihe
QSMY
Steckverbindung, Y-Form, Mini-Reihe
QSMS
Schott-Steckverbindung
002
Pneumatischer Anschluss 1
M3
M-Gewinde M3
4
Steckanschluss 4 mm
M5
M-Gewinde M5
6
Steckanschluss 6 mm
M7
M-Gewinde M7
8
Steckanschluss 8 mm
G1/8
G-Gewinde G
x
10
Steckanschluss 10 mm
1/8
R
x
12
Steckanschluss 12 mm
003
Pneumatischer Anschluss 2
–
gleiche Größe wie Anschluss 1
3
Steckanschluss 3 mm
4
Steckanschluss 4 mm
6
Steckanschluss 6mm
004
Packungseinheit
–
10 Stück
005
Montageart
–
Standard
I
mit Innensechskant
Produktoptionen
Steckanschluss 2 mm
Packungseinheit: 100 Stück
Bestellung – Produktoptionen
Konfigurierbares
Produkt
Dieses Produkt und alle seine Produkt
optionen können über den Konfigurator
bestellt werden.
Den Konfigurator finden Sie unter
Produkte auf
è
www.festo.com/catalogue/ ...
Geben Sie den Typ oder die Konfigura-
tions-Teile-Nr. im Suchfeld ein.
