Elektromechanische Antriebe > Linearantriebe und Schlitten >
Elektrozylinder ESBF, mit Spindelantrieb
Bestellangaben – Grundtyp
005 Spindel-
steigung
[mm]
003 Hub
[mm]
002 Baugröße
32 40 50 63
Typ Teile-Nr. Typ Teile-Nr. Typ Teile-Nr. Typ Teile-Nr.
5P 100 ESBF-BS-32-100-5P 8022562 ESBF-BS-40-100-5P 8022574 ESBF-BS-50-100-5P 8022590 ESBF-BS-63-100-5P 574093
200 ESBF-BS-32-200-5P 2215384 ESBF-BS-40-200-5P 2215385 ESBF-BS-50-200-5P 2215386 ESBF-BS-63-200-5P 1347390
300 ESBF-BS-32-300-5P 8022563 ESBF-BS-40-300-5P 8022575 ESBF-BS-50-300-5P 8022591 ESBF-BS-63-300-5P 574094
400 ESBF-BS-32-400-5P 8022564 ESBF-BS-40-400-5P 8022576 ESBF-BS-50-400-5P 8022592 ESBF-BS-63-400-5P 574095
10P 100 ESBF-BS-32-100-10P 8022565 ESBF-BS-40-100-10P 8022577 ESBF-BS-50-100-10P 8022593 ESBF-BS-63-100-10P 574096
200 ESBF-BS-32-200-10P 8022566 ESBF-BS-40-200-10P 8022578 ESBF-BS-50-200-10P 8022594 ESBF-BS-63-200-10P 574097
300 ESBF-BS-32-300-10P 8022567 ESBF-BS-40-300-10P 8022579 ESBF-BS-50-300-10P 8022595 ESBF-BS-63-300-10P 574098
400 ESBF-BS-32-400-10P 8022568 ESBF-BS-40-400-10P 8022580 ESBF-BS-50-400-10P 8022596 ESBF-BS-63-400-10P 574099
16P 100 ESBF-BS-40-100-16P 8022581
200 ESBF-BS-40-200-16P 8022582
300 ESBF-BS-40-300-16P 8022583
400 ESBF-BS-40-400-16P 8022584
20P 100 ESBF-BS-50-100-20P 8022597
200 ESBF-BS-50-200-20P 8022598
300 ESBF-BS-50-300-20P 8022599
400 ESBF-BS-50-400-20P 8022600
25P 100 ESBF-BS-63-100-25P 574100
200 ESBF-BS-63-200-25P 574101
300 ESBF-BS-63-300-25P 574102
400 ESBF-BS-63-400-25P 574103

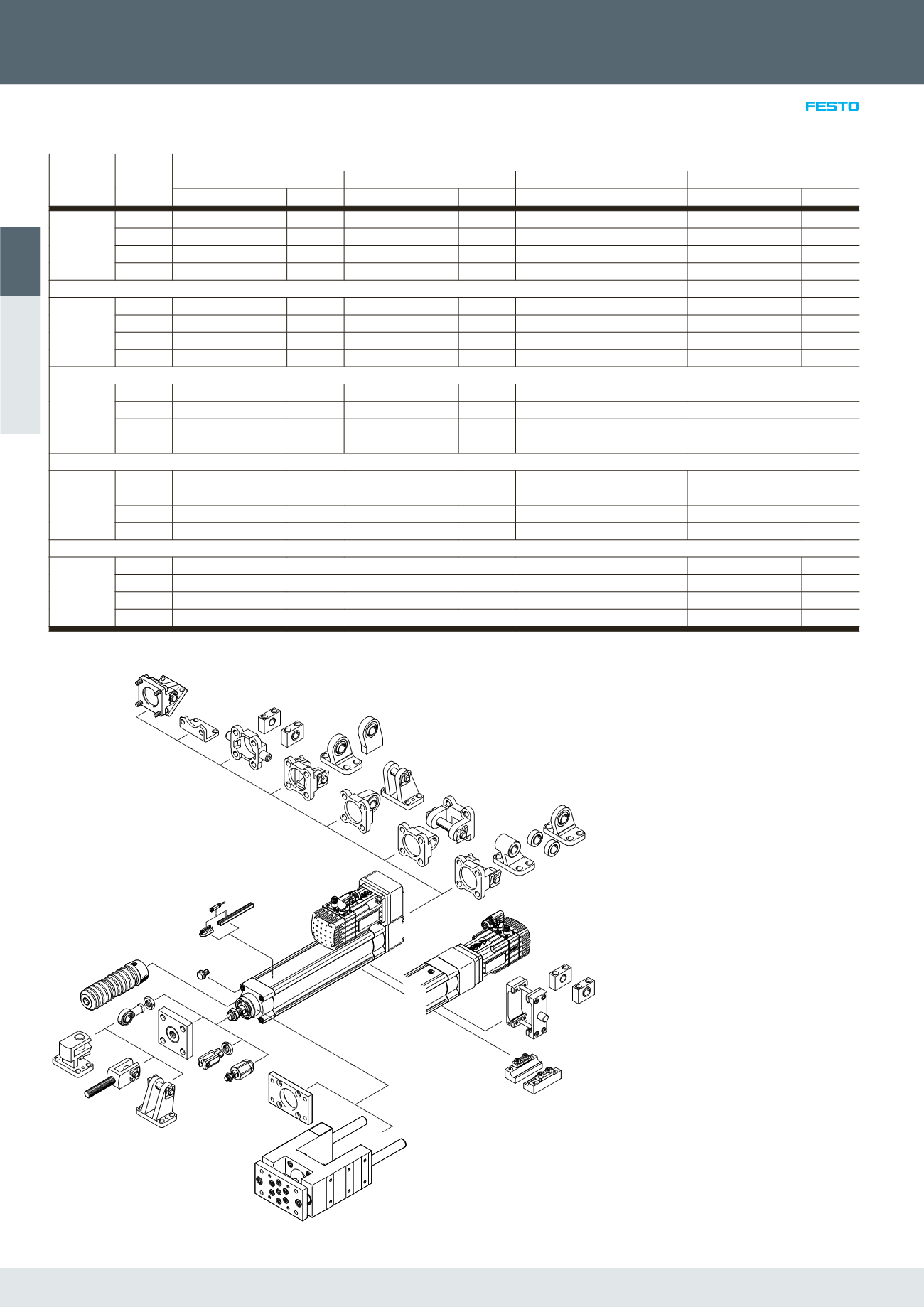

Zubehör
bI
bE
bD
bC
bB
bA
aB
aH
aF
aG
1
2
3
4
5
6
7
8
9
aJ
aA
9
aC
aD
aE
aI
bJ
8
bF
bG
bH
aA
7
3 Schwenkzapfen ZNCF 
4 Schwenkflansch SNC 
5 Schwenkflansch SNCS 
1 Schwenkflansch DAMS 
2 Fußbefestigung HNC
6 Schwenkflansch SNCL
7 Schwenkflansch SNCB
8 Lagerstück LNZG 
9 Lagerbock LSN/LSNG
aJ Lagerbock LSNSG 
aA Lagerbock LBG 
aB Lagerbock LNG
aC Querlagerbock LQG 
aD Gabelkopf SGA 
aE Führungseinheit EAGF-V2 
aF Faltenbalgbausatz EADB
aG Gelenkkopf SGS 
aH Kupplungsstück KSZ
aI Gabelkopf SG 
bJ Flexo-Kupplung FK 
bA Flanschbefestigung EAHH 
bB Schwenkzapfen-Bausatz DAMT

bC Profilbefestigung EAHF-…-P
bD Näherungsschalter SME-/SMT-8M

bE Befestigungsbausatz CRSMB

bF Sensorleiste SAMH 
bG Verschlussschraube DAMD-PS

bH Parallelbausatz EAMM-U 
bI Axialbausatz EAMM-A 
