Ventile >
Produktübersicht
112 Änderungen vorbehalten – 2016/11


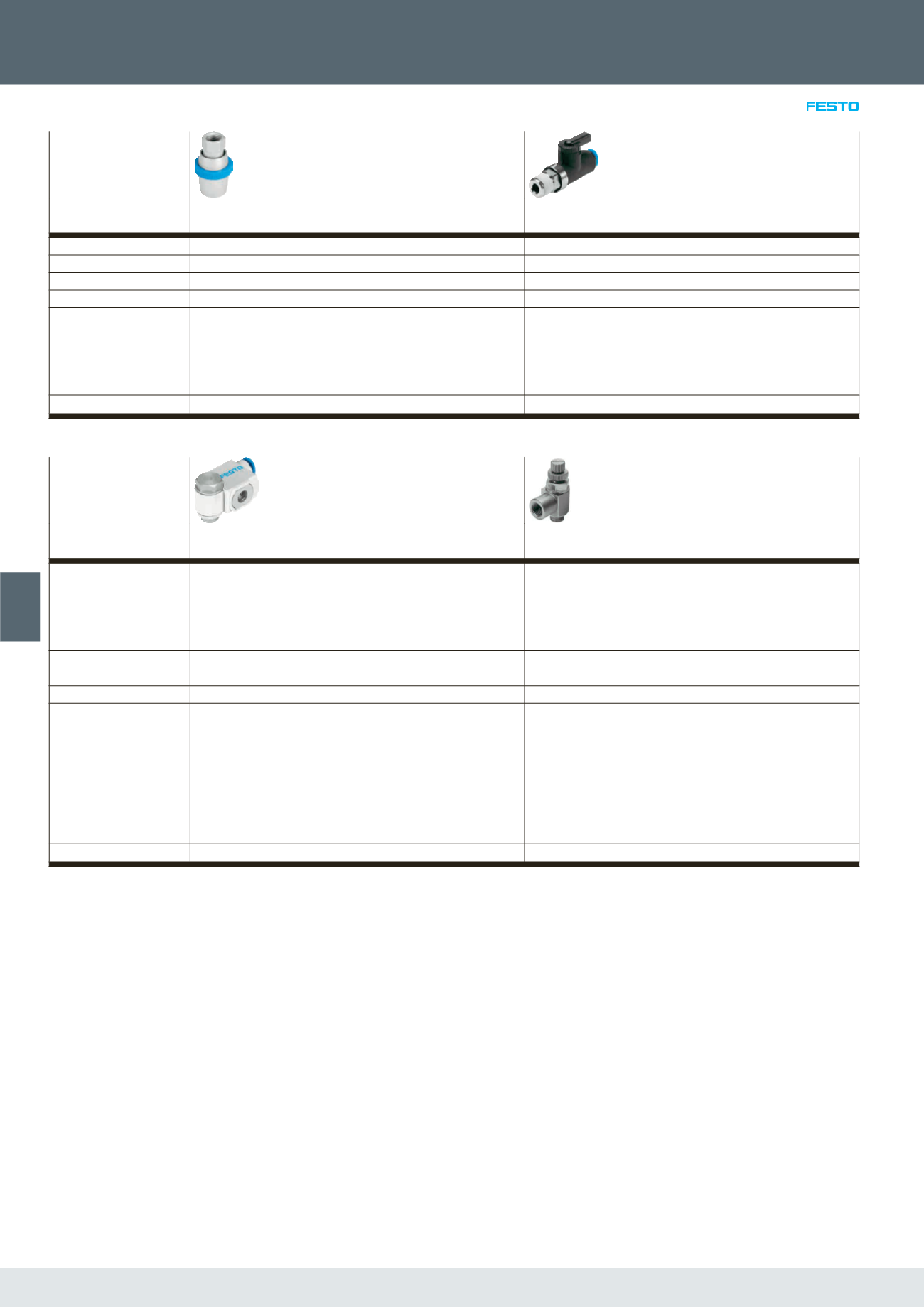

Kugelhahnventile und Absperrventile
Handschiebeventile
VBOH
Kugelhähne
QH, QHS
Ventilfunktion 3/2 bistabil 2/2 bistabil
Pneumatischer Anschluss 1 G1/8, G1/4, G1/2, G3/8, G3/4, M5 G1/4, G3/8, G1/2, G3/4, G1, G1 1/2, QS-4, QS-6, R1/8
Normalnenndurchfluss 236 ... 7691 l/min 148 ... 84000 l/min
Betriebsdruck -0.95 ... 12 bar -1 ... 10 bar
Beschreibung • Eingesetzt als Absperrfunktion zum Be- und Entlüften von Druckluft-
anlagen, z.B. vor Wartungsgeräte-Kombinationen, bei Luftblaspis-
tolen, zum Entlüften von pneumatischen Zylindern
• Überschneidungsfrei, somit kein Druckverlust beim Schalten
• Geringer Installationsaufwand
• Sperrventil, manuell betätigt
• Leitungseinbau, einschraubbar, Schottverschraubung
• Varianten: Gewinde beidseitig, Steckanschluss beidseitig, Gewinde/
Steckanschluss
 Seite/online
Drossel-Rückschlagventile
Drossel-Rückschlagventile
VFOF
Drossel-Rückschlagventile
GRLA, GRLZ, CRGRLA, GRGA, GRGZ, GRLSA
Ventilfunktion Abluft-Drossel-Rückschlagfunktion Abluft-Drossel-Rückschlagfunktion, Drossel-Rückschlagfunktion, Zuluft-
Drossel-Rückschlagfunktion
Pneumatischer Anschluss 1 QS-6, QS-8 G1/8, G1/4, G1/2, G3/8, G3/4, M3, M5, PK-3, PK-3 mit Überwurf-
mutter, PK-4, PK-4 mit Überwurfmutter, PK-6 mit Überwurfmutter, QS-3,
QS-4, QS-6, QS-8, QS-10, QS-12
Normalnenndurchfluss in
Drosselrichtung
250 ... 650 l/min 0 ... 4320 l/min
Einstellelement Innensechskant Innensechskant, Rändelschraube, Schlitzschraube
Beschreibung • Geringe Bauhöhe
• Hoher Durchfluss
• Im montierten Zustand horizontal um 360° drehbar
• Funktionskombination mit Drosselrückschlagventil und entsperr-
barem Rückschlagventil
• Stromventil, einseitig drosselnd
• Polymer-, Metall- oder Edelstahlausführung
• Standard-, Mini-, Inline-Varianten, mit unterschiedlichen Durchfluss-
bereichen
• Funktionskombination mit Drosselrückschlagventil und entsperr-
barem Rückschlagventil
• Anschlüsse: Gewinde beidseitig, Steckanschluss beidseitig,
Gewinde/Steckanschluss
 Seite/online
