Ventile >
Produktübersicht
111 2016/11 – Änderungen vorbehalten 

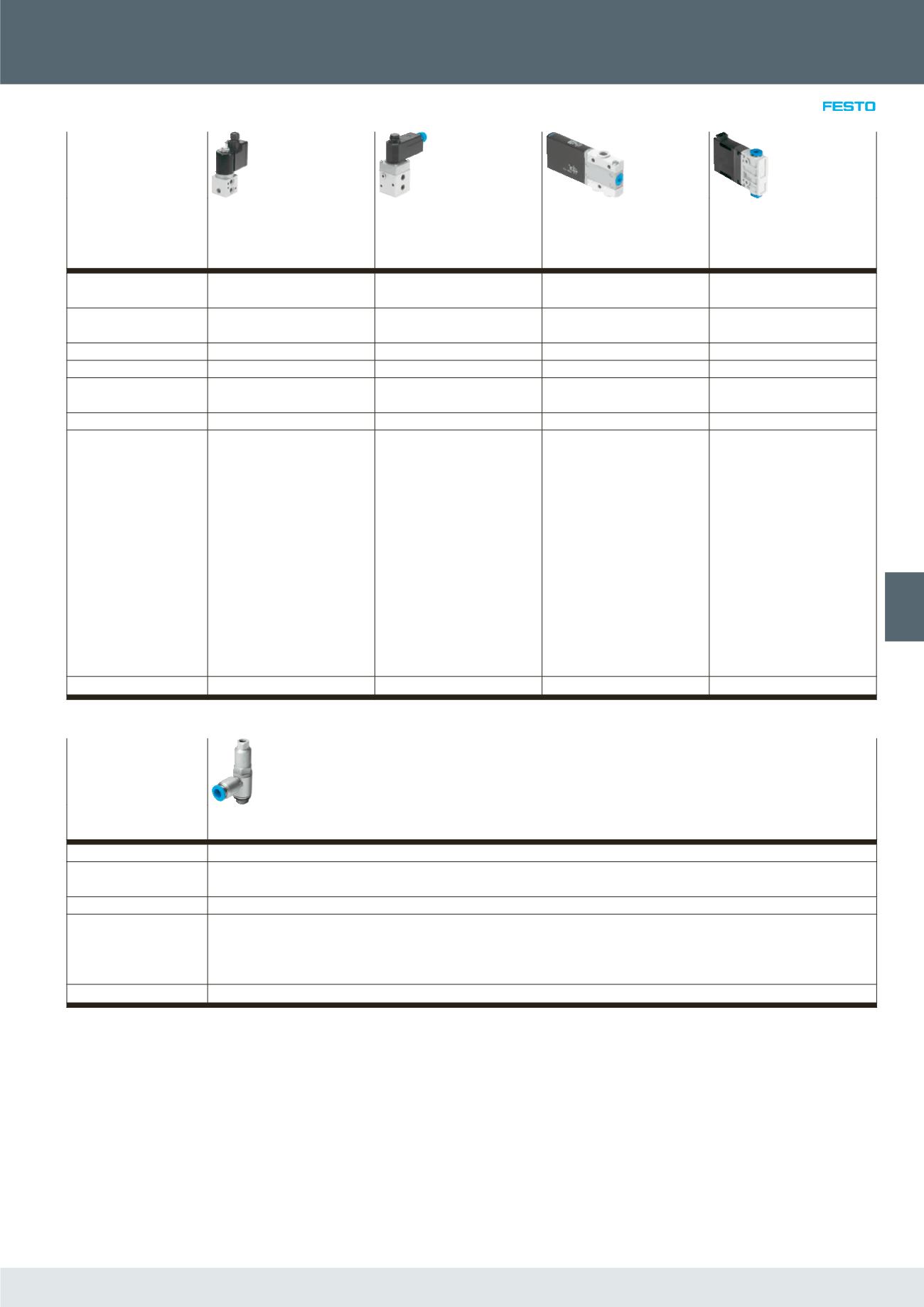

Applikationsspezifische Wegeventile
Magnetventile
VOFD
Magnetventile
VOFC
Magnetventile
MHE2, MHP2, MHA2, MHE3,
MHP3, MHA3, MHE4, MHP4,
MHA4
Schnellschaltventile
MHJ9, MHJ10
Konstruktiver Aufbau direktgesteuertes Sitzventil Weichkolbenschieberventil,
vorgesteuertes Kolbensitzventil
druckentlastetes Sitzventil Sitzventil ohne Rückstellfeder
Ventilfunktion 3/2 geschlossen monostabil 3/2 geschlossen monostabil, 5/2
bistabil, 5/2 monostabil
3/2 geschlossen monostabil, 3/2
offen monostabil, 5/2 monostabil
2/2 geschlossen monostabil
Betriebsdruck 0 ... 10 bar 2 ... 8 bar -0.9 ... 8 bar 0.5 ... 8 bar
Umgebungstemperatur -10 ... 60 °C -25 ... 60 °C -5 ... 60 °C -5 ... 60 °C
Pneumatischer Anschluss 1 G1/4, NPT1/4-18, NAMUR
Anschlussbild
G1/2, G1/4, NPT1/4-18, NAMUR
Anschlussbild
Anschlussplatte, G1/4, G1/8, M7,
QS-4, QS-6, QS-8
Anschlussplatte, QS-4, QS-6
Normalnenndurchfluss 450 l/min 600 ... 3000 l/min 90 ... 400 l/min 50 ... 160 l/min
Beschreibung • Geeignet für die Prozessautoma-
tion, zur Anwendung in chemi-
schen und petrochemischen
Anlagen
• Für den Outdooreinsatz unter
erschwerten Umgebungsbedin-
gungen geeignet
• Mit NAMUR Flanschbild beson-
ders für Schwenkantriebe
geeignet
• Varianten mit TÜV-Gutachten bis
SIL4 gemäß IEC 61508
• Geeignet für die Prozessautoma-
tion, zur Anwendung in chemi-
schen und petrochemischen
Anlagen
• Für den Outdooreinsatz unter
erschwerten Umgebungsbedin-
gungen geeignet
• Mit NAMUR Flanschbild beson-
ders für Schwenkantriebe
geeignet
• Ventil zwischen interner und
externer Steuerluft umstellbar
• Varianten mit TÜV-Gutachten bis
SIL3 gemäß IEC 61508
• Direktgesteuertes Sitzventil
• Schnellschaltventil: Schaltzeiten
bis 2 ms
• Direktmontage, Einzelan-
schlussplatte, Batteriemontage
• Batterieblock für 2 ... 10 Ventile
• Direktgesteuertes Sitzventil
• Einzelventil mit integrierter
QS-Verschraubung
• Bis zu 1000 Hz Schaltfrequenz
• Lebensdauer >500 Mio.. Schalt-
spiele
 Seite/ online
Rückschlagventile und Schnellentlüftungsventile
Rückschlagventile, entsperrbar
HGL
Pneumatischer Anschluss 1 G1/8, G1/4, G3/8, G1/2, M5, QS-4, QS-6, QS-8, QS-10, QS-12
Normalnenndurchfluss
1->2 von 6 auf 5 bar
130 ... 1600 l/min
Betriebsdruck 0.5 ... 10 bar
Beschreibung • Ventilfunktion: entsperrbare Rückschlagfunktion
• Pneumatisch entsperrbar
• Einschraubbar mit Außengewinde
• Anschluss Steuerluft: M5, G1/8, G1/4, G3/8, QS-4
 Seite/ online
