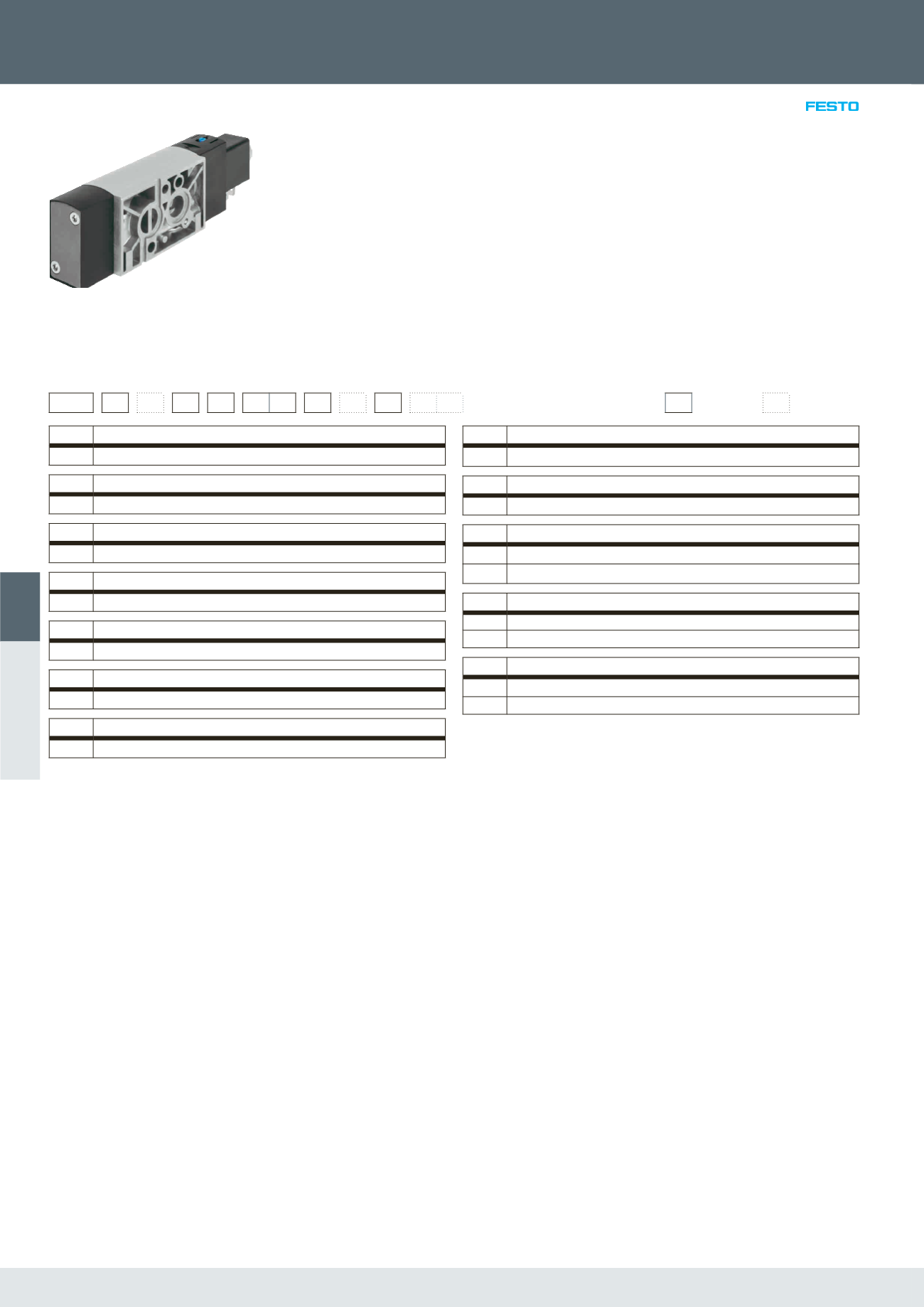

VSNC, NAMUR
116 Änderungen vorbehalten – 2016/11

Ventile > Elektrisch und pneumatisch betätigte Wegeventile > Norm-Wegeventile >
Magnetventile VSNC, NAMUR
• Anschluss G¼, NPT ¼
• Durchfluss 900 ... 1350 l/min
• Spannung 12, 24, 48 V DC, 24, 48,
120, 230 V AC
• Namur-Anschlussbild nach VDE/
VDI 3845
• Elektrisch betätigt, vorgesteuert
• Mechanische Federrückstellung
• Von 5/2-Wegefunktion auf 3/2-Wege-
funktion umstellbar
• Ausgewählte Typen nach ATEX Richt-
linie für explosionsfähige Atmo-
sphären

Bestellschlüssel
001 002 003 004 005 006 007 008 009 010 011 012
VSNC – F – – C – M52 – M D – G14 – – – Legende: Muss-Angabe Kann-Angabe
001 Typ
VSNC Magnetventil
002 Wegeventilart
F Flanschventil
003 Konstruktionsprinzip
– Kolben-Schieber
004 Zusatzfunktion
C Ventilfunktion umstellbar
005 Ventilfunktion
M52 5/2-Wegeventil, monostabil
006 Rückstellart für monostabile Ventile
M mechanische Feder
007 Handhilfsbetätigung
D tastend, rastend
008 Pneumatischer Anschluss
G14 G¼
009 Entlüftung
– ohne Verschraubung
010 Schnittstelle Ventilsteuerung
F8 mit Ankerrohr 8 mm lang
FN mit Ankerrohr 9 mm lang
011 Nennbetriebsspannung
– ohne
1 24V DC
012 Elektrischer Anchluss
– ohne
B2 Anschlusskabel Form B, Industriestandard
Produktoptionen
T Sitzventil
B52 5/2 Wegeventil, bistabil
M32C 3/2 Wegeventil, Ruhestellung
geschlossen
P53C 5/3 Wegeventil, Mittelstellung
geschlossen
P53E 5/3 Wegeventil, Mittelstellung
entlüftet
P53U 5/3 Wegeventil, Mittelstellung
belüftet
H Handhilfsbetätigung tastend,
rückstellend
S Handhilfsbetätigung verdeckt
Entlüftung
QN mit Verschraubung
U1 Schalldämpfer mit Metallgehäuse
U3 Schalldämpfer mit Polymerge-
häuse
Pneumatischer Anschluss
Q6 Steckanschluss 6 mm
Q8 Steckanschluss 8 mm
N14 N¼
Q10 Steckanschluss 10 mm
T14 Steckanschluss ¼
T38 Steckanschluss y
T516 Steckanschluss 5/16
Nennbetriebsspannung
1A 24V AC/50-60 Hz
3A 230V AC/50-60 Hz
3W 230V AC/240V AC/50-60 Hz
7A 48V AC/50-60 Hz
16B 120V AC/60 Hz und
110V AC/50-60 Hz
5 12V DC
Zündschutzart
A eigensicher
M Vergusskapselung
N nicht funkend
Elektrisches Zubehör Ventil
G Gerätesteckdose ohne LED
Elektrischer Anchluss
A1 Anschlusskabel Form A, nach
EN 175301
C3 Kabel, 3m
K11 Leitung mit Isolierrohranschluss
Schutzart Elektrik
S8 IP67
Zulassung EU
EX2 II 3GD
EX4 II 2GD
Zulassung
U4 Class 1 Div 1 nach NEC 500
