VSNC, NAMUR
117 2016/11 – Änderungen vorbehalten 
Ventile > Elektrisch und pneumatisch betätigte Wegeventile > Norm-Wegeventile >
Magnetventile VSNC, NAMUR
Bestellung – Produktoptionen
Konfigurierbares
Produkt
Dieses Produkt und alle seine Produkt­
optionen können über den Konfigurator
bestellt werden.
Den Konfigurator finden Sie unter
Produkte auf
è
Geben Sie den Typ oder die Konfigura-
tions-Teile-Nr. im Suchfeld ein.
Bestellung – Grundtyp
5/2-Wegeventil, monostabil, ohne Magnetspule 5/2-Wegeventil, monostabil, mit Magnetspule 24 VDC, ohne Steckdose
Typ Teile-Nr. Typ Teile-Nr.
010 mit Ankerrohr 8 mm lang 010 mit Ankerrohr 8 mm lang
VSNC-FC-M52-MD-G14-F8 577257 VSNC-FC-M52-MD-G14-F8-1B2 577295
010 mit Ankerrohr 9 mm lang
VSNC-FC-M52-MD-G14-FN 577267

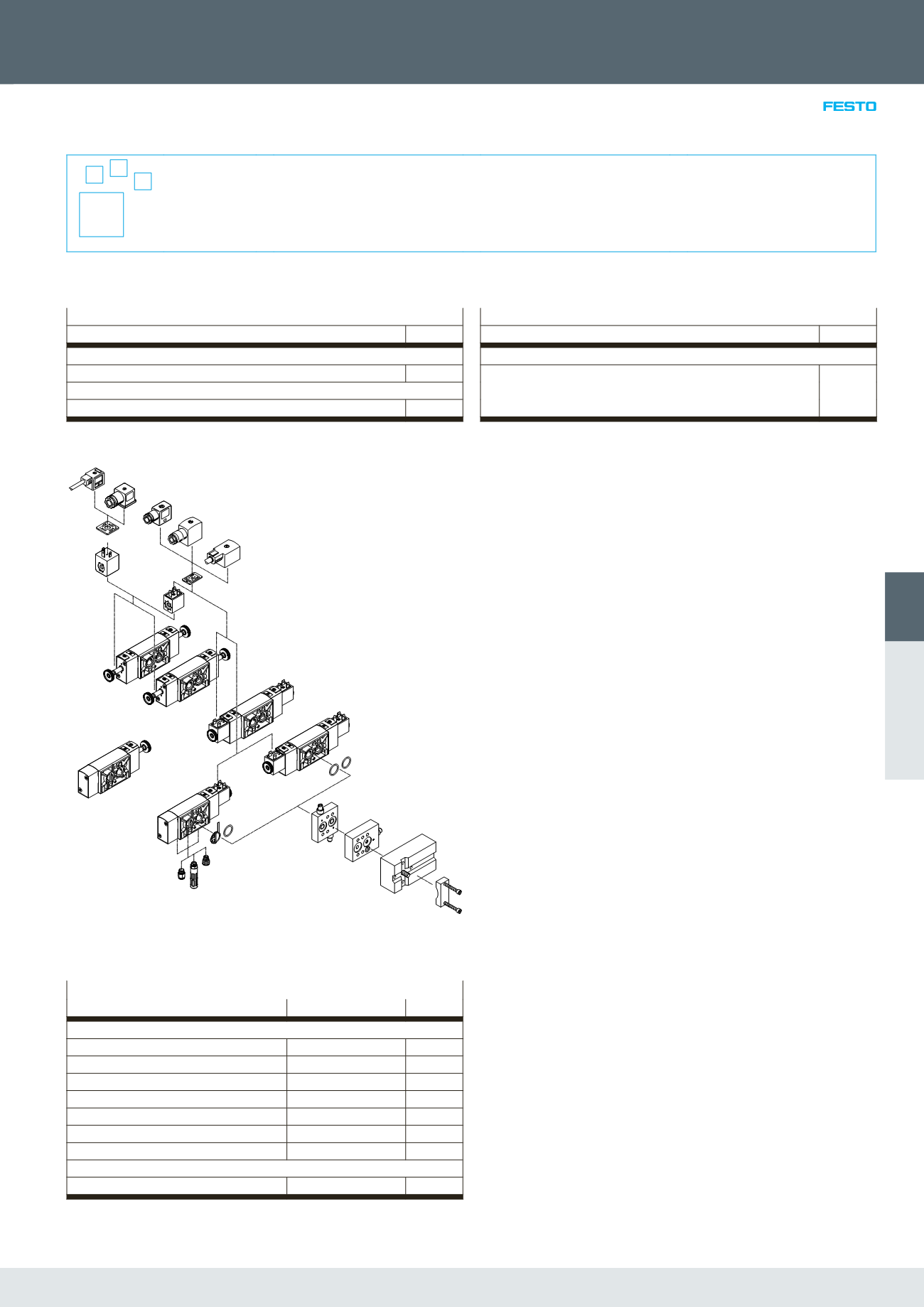

Zubehör
Magnetventile VSNC-…-F8
1 3/2 und 5/2 Wegeventil monostabil

2 5/2 Wegeventil, bistabil 
3 5/3 Wegeventil, monostabil, Ruhe-
stellung offen, geschlossen oder
entlüftet 
4 3/2 und 5/2 Wegeventil monostabil,
mit Magnetspule
5 5/2 Wegeventil, bistabil, mit Magnet-
spule 
6 5/3 Wegeventil, monostabil, Ruhe-
stellung offen, geschlossen oder
entlüftet, mit Magnetspule
7 Steckverschraubung QS 
8 Schalldämpfer U 
9 Entlüftungsschutz VABD-D3-SN-G14

aJ Drosselplatte VABF-S7-F1B1P2-F

aA Drosselplatte VABF-S7-F1B5P1-F

aB Anschlussbausatz VABF-S7-S-G14

aC Befestigungswinkel VAME-S7-Y

aD Magnetspule VACF-A 
aE Magnetspule VACF-B 
aF Leuchtdichtung MC-LD
aG Leuchtdichtung MF-LD 
aH Verbindungsleitung KMC 
aI Steckdose MSSD-C
bJ Steckdose MSSD-F 
bA Steckdose MSSD-F -S
bB Verbindungsleitung KMF
aD/aE Magnetspule VACF für Magnetventil VSNC-FC-M52-MD-G14-F8
Beschreibung Typ Teile-Nr.
Anschlussbild nach Festo Standard für Steckdose MSSD-F
12 V DC VACF-B-B2-5 8030801
24 V DC VACF-B-B2-1 8030802
48 V DC VACF-B-B2-7 8030803
24 V AC; 50/60 Hz VACF-B-B2-1A 8030804
48 V AC; 50/60 Hz VACF-B-B2-7A 8030805
110/120 V AC; 50/60 Hz VACF-B-B2-16B 8030806
230/240 V AC; 50/60 Hz VACF-B-B2-3W 8030808
Anschlussbild nach DIN EN 175301-803 Form A
24 V DC VACF-A-A1-1 8030822
1
3
2
4
5
6
8
7
9
aJ
aA
aB
aC
aD
aE
aF
aG
aH
aI
bA
bJ
bB
