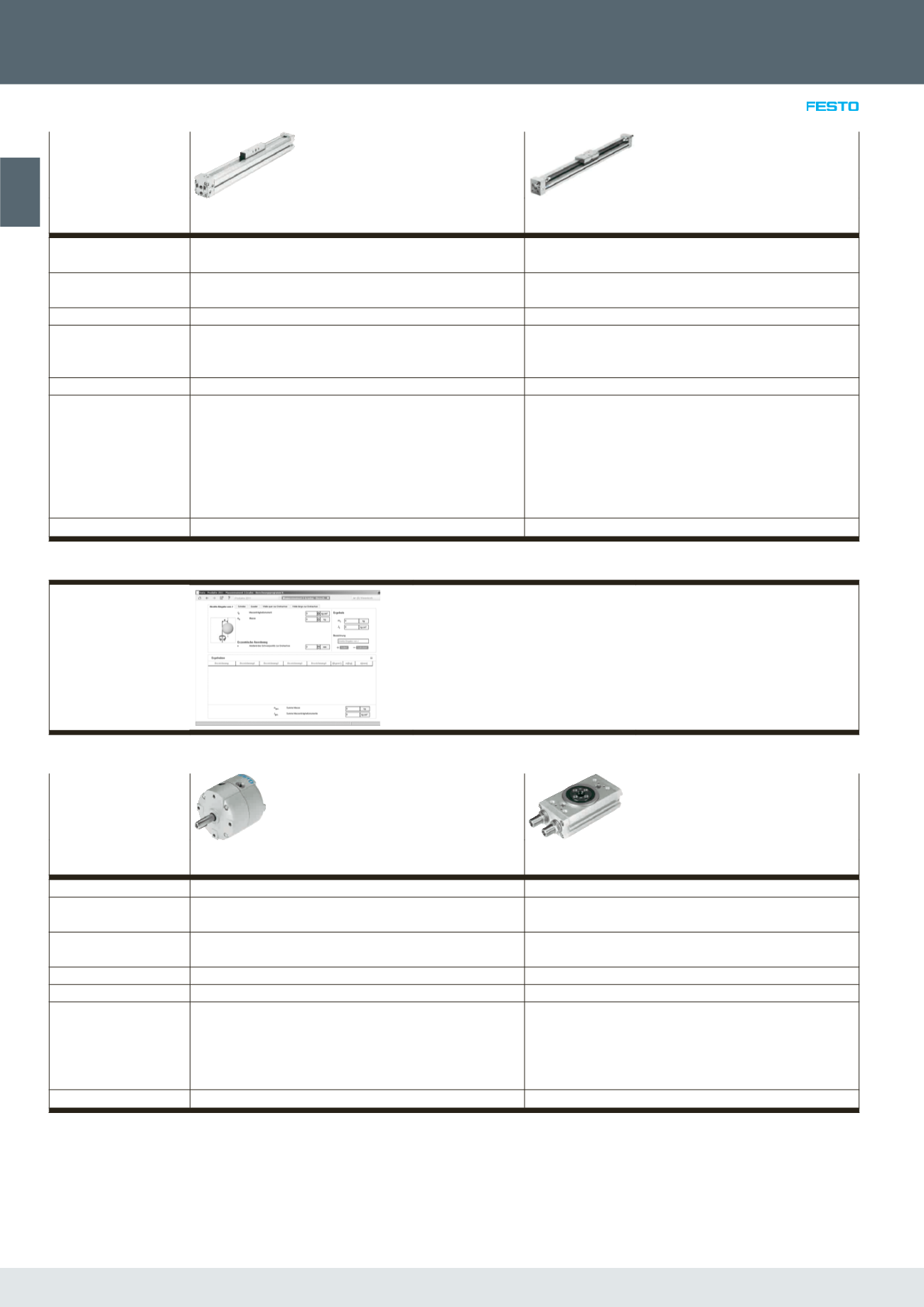

Für Sie ausgewählt: Produkte für die Fabrik- und Prozessautomation

Pneumatische Antriebe >

Produktübersicht

Änderungen vorbehalten – 2016/11



www.festo.com/catalogue/ .

Kolbenstangenlose Zylinder

Linearantriebe

DGC-K

Linearantriebe

DGC-G, DGC-GF, DGC-KF

Kolben-Ø

18 mm, 25 mm, 32 mm, 40 mm,

50 mm, 63 mm, 80 mm

8 mm, 12 mm, 18 mm, 25 mm,

32 mm, 40 mm, 50 mm, 63 mm

Theoretische Kraft bei

6 bar, Vorlauf

153 ... 3016 N

30 ... 1870 N

Hub

1 ... 8500 mm

Dämpfung

pneumat. Dämpfung beidseitig einstellbar

elastische Dämpfungsringe/-platten beidseitig, pneumat. Dämpfung

beidseitig einstellbar, Stoßdämpfer, harte Kennlinie, Stoßdämpfer,

weiche Kennlinie

Positionserkennung

für Näherungsschalter

Beschreibung

• Kompaktausführung: 30% schmaler als die Grundausführung DGC-G

• Grundantrieb ohne Führung, für einfache Antriebsfunktionen

• Geringe bewegte Eigenmasse

• Symmetrischer Aufbau

• 1:1 austauschbar mit Linearantrieb DGP

• Grundausführung, Gleit- oder Kugelumlaufführung

• Alle Einstellungen von einer Seite aus möglich

• Wahlweise mit variablen Endanschlägen und Zwischenposition

• Durch Fußbefestigungen austauschbar mit DGPL

• Software-Tool zur Führungsberechnung verfügbar

• Optional: NSF-H1 Schmierstoff für Lebensmittelbereich

• Optional: Feststelleinheit zum Halten von Lasten



Seite/

online

32 34

Software Tool

Massenträgheitsmoment

Das Jonglieren mit Bleistift und Taschenrechner

gehört für Sie der Vergangenheit an. Egal, ob

Scheiben, Quader, Ansteckflansche, Greifer,

usw.: Dieses Tool berechnet alle Massenträg-

heitsmomente. Abspeichern, übernehmen

oder drucken und fertig.

Dieses Tool finden Sie

• im Internet unter

www.festo.com/catalogue

über die blaue Schaltfläche „Engineering“

Schwenkantriebe

DRVS

Schwenkantriebe

DRRD

Baugröße

6, 8, 12, 16, 25, 32, 40

8, 10, 12, 16, 20, 25, 32, 35, 40, 50, 63

Theoretisches Drehmoment

bei 6 bar

0.15 ... 20 Nm

0.2 ... 112 Nm

zulässiges Massenträg-

heitsmoment

6.5 ... 350 kgcm²

0.0015 ... 42 kgm²

Positionserkennung

ohne

für Näherungsschalter

Schwenkwinkel

0 ... 270°

180°

Beschreibung

• Doppeltwirkender Schwenkantrieb mit Schwenkflügel

• Leichter im Vergleich zu anderen Schwenkantrieben

• Fester Schwenkwinkel, einstellbarer Schwenkwinkel mit Hilfe von

Zubehör möglich

• Gehäuse schützt vor Schwallwasser und Staub

• Doppelkolbenantrieb, Kraftübertragung über Zahnstangen-Ritzel-

Prinzip

• Sehr hohe Genauigkeit in den Endlagen

• Sehr hohe Belastbarkeit der Lagerung

• Sehr guter Planlauf an der Flanschwelle



Seite/

online

37 39
