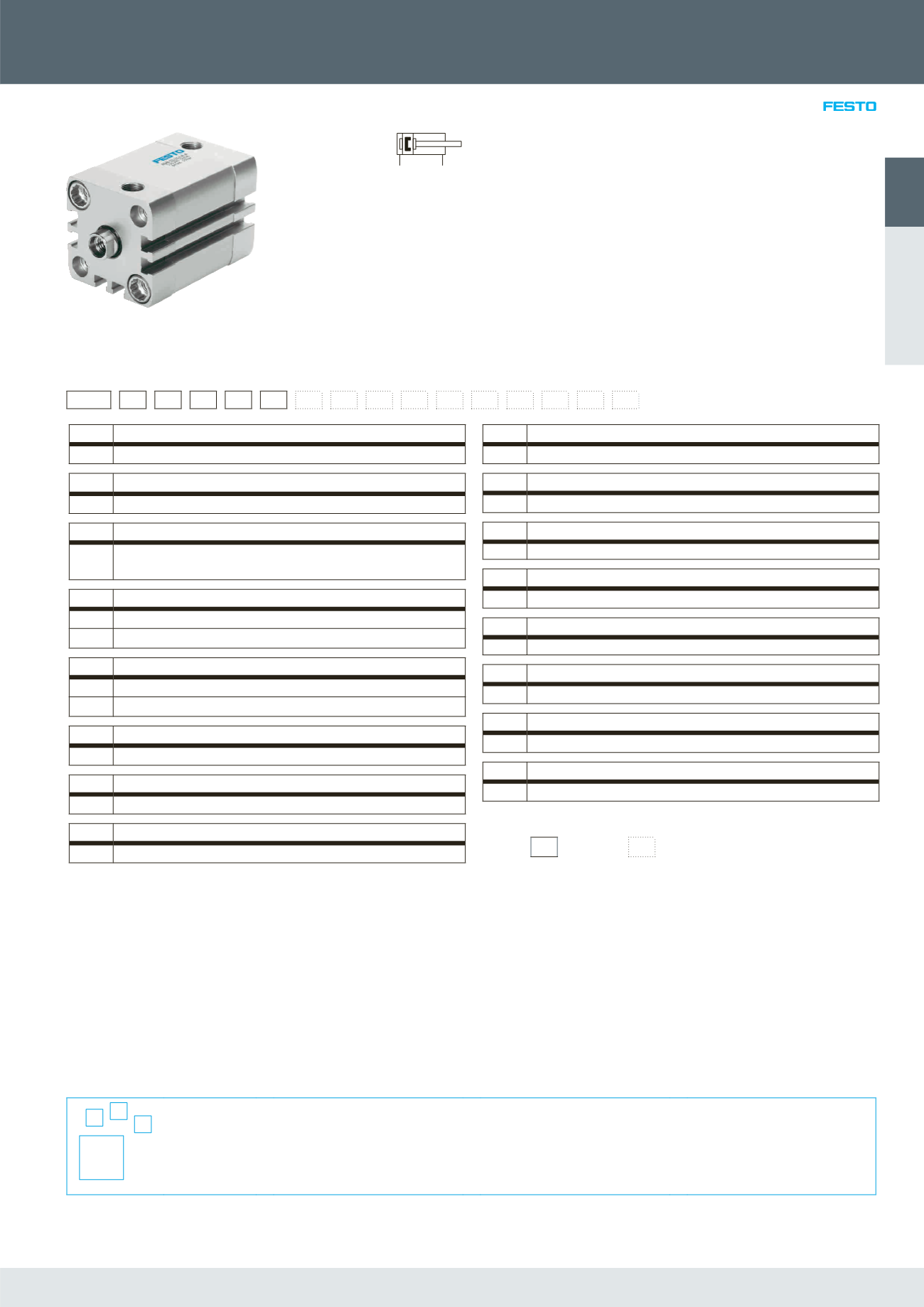

19 / 250

1
ADN
17 2016/11 – Änderungen vorbehalten  ..
Produktoptionen
1 ... 500 mm variabler Hub
Q Quadratische Kolbenstange
K8 Verlängerte Kolbenstange
S1 Verstärkte Kolbenstange
S2 Durchgehende Kolbenstange
S20 Durchgehende, hohle Kolben-
stange
K2 Verlängertes Kolbenstangen-
Außengewinde
K5 Sondergewinde an der Kolben-
stange
K10 Gleiteloxierte Kolbenstange aus
Aluminium
S6 Warmfeste Dichtungen max.
120 °C
S10 Slow speed (Konstantlauf)
S11 Low friction (Leichtlauf)
R3 Hoher Korrisionsschutz
R8 Staubschutz
TL Typenschild gelasert
TT Tieftemperatur
KP Mit Feststelleinheit, angebaut
EL... Mit Endlagenverriegelung
Bestellung – Produktoptionen
Konfigurierbares
Produkt
Dieses Produkt und alle seine Produkt­
optionen können über den Konfigurator
bestellt werden.
Den Konfigurator finden Sie unter
Produkte auf
è
Geben Sie den Typ oder die Konfigura-
tions-Teile-Nr. im Suchfeld ein.
Pneumatische Antriebe > Kolbenstangenzylinder > Kurzhubzylinder und Kompaktzylinder >
Kompaktzylinder ADN, ISO 21287, doppeltwirkend
• Kompaktzylinder mit Normmaßen
• Bis zu 50% weniger Platzbedarf als
vergleichbare Normzylinder nach
ISO 15552
• Innovative Technik für höchste
Geschwindigkeiten
• Flexibel im Einsatz durch individuell
konfigurierbare Varianten
• Ausgewählte Typen nach ATEX Richt-
linie für explosionsfähige Atmo-
sphären

Bestellschlüssel – Grundtyp
001 002 003 004 005 006 007 008 009 010 011 012 013 014 015 016
ADN – – – – – A – – – – – – – – –
001 Typ
ADN doppeltwirkender Normzylinder
002 Kolben-∅ [mm]
... 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125
003 Hub [mm]
... 5, 10, 15, 20, 25, 30, 40, 50, 60, 80
1 ... 500
004 Kolbenstangengewinde
A Außengewinde
I Innengewinde
005 Dämpfung
P elastische Dämpfungsringe/-platten beidseitig
PPS pneumatische Dämpfung beidseitig selbsteinstellend
006 Positionserkennung
A für Näherungsschalter
007 Verdrehsicherung
– ohne
008 Kolbenstangenart
– einseitige Kolbenstange
009 Temperaturbeständigkeit
– Standard
010 Konstantlauf
– ohne
011 Leichtlauf
– Standard
012 Erhöhte Querkraft
– ohne
013 Unverlierbares Typenschild
– Typenschild geklebt
014 Tieftemperatur
– ohne
015 Abstreifer
– Standard
016 Zulassung EU (ATEX)
– ohne
Legende: Muss-Angabe Kann-Angabe
