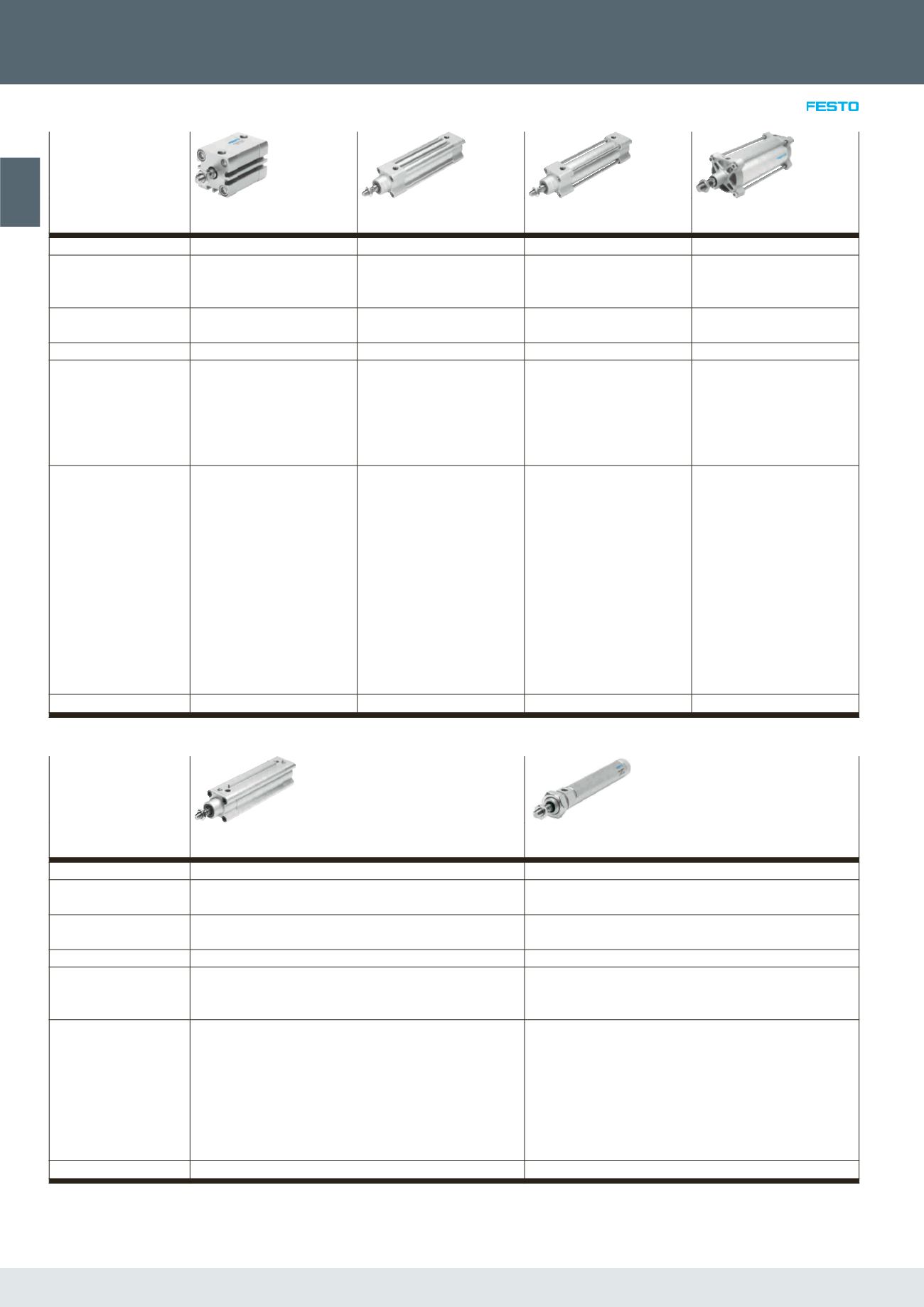

Pneumatische Antriebe >
Produktübersicht
10 Änderungen vorbehalten – 2016/11
 ..
Normbasierte Zylinder
Kompaktzylinder
ADN
Normzylinder
DSBC
Normzylinder
DSBG
Normzylinder
DSBG
Funktionsweise doppeltwirkend doppeltwirkend doppeltwirkend doppeltwirkend
Kolben-Ø 12 mm, 16 mm, 20 mm, 25 mm,
32 mm, 40 mm, 50 mm, 63 mm,
80 mm, 100 mm, 125 mm
32 mm, 40 mm, 50 mm, 63 mm,
80 mm, 100 mm, 125 mm
32 mm, 40 mm, 50 mm, 63 mm,
80 mm, 100 mm, 125 mm
160 mm, 200 mm, 250 mm,
320 mm
Theoretische Kraft bei
6 bar, Vorlauf
51 ... 7363 N 415 ... 7363 N 415 ... 7363 N 12064 ... 48255 N
Hub 1 ... 500 mm 1 ... 2800 mm 1 ... 2800 mm 1 ... 2700 mm
Dämpfung elastische Dämpfungsringe/
-platten beidseitig,
selbsteinstellende pneumatische
Endlagendämpfung
elastische Dämpfungsringe/-
platten beidseitig,
selbsteinstellende pneumatische
Endlagendämpfung,
pneumat. Dämpfung beidseitig
einstellbar
elastische Dämpfungsringe/-
platten beidseitig,
selbsteinstellende pneumatische
Endlagendämpfung,
pneumat. Dämpfung beidseitig
einstellbar
elastische Dämpfungsringe/-
platten beidseitig,
pneumat. Dämpfung beidseitig
einstellbar
Beschreibung • ISO 21287
• Bis zu 50% weniger Platzbedarf
als vergleichbare Normzylinder
nach ISO 15552
• Kolbenstange mit Innen- oder
Außengewinde
• Breites Variantenangebot für
individuellen Einsatz
• Für Positionserkennung
• ISO 15552 (ISO 6431,
VDMA 24562)
• Selbsteinstellende pneumati-
sche Endlagendämpfung, die
sich an Last- und Geschwindig-
keitswechsel optimal anpasst
• Für Positionserkennung
• Breites Variantenangebot für
individuellen Einsatz
• Umfangreiches Befestigungszu-
behör für nahezu jede Einbausi-
tuation
• Für Positionserkennung
• ISO 15552 (ISO 6431,
VDMA 24562)
• Robuste Zugstangenausführung
• Selbsteinstellende pneumati-
sche Endlagendämpfung, die
sich an Last- und Geschwindig-
keitswechsel optimal anpasst
• Umfangreiches Befestigungs­
zubehör für nahezu jede
Einbausituation
• Für Positionserkennung
• ISO 15552 (ISO 6431,
VDMA 24562)
• Robuste Zugstangenausführung
• Pneumatische Endlagendämp-
fung beidseitig einstellbar
• Optional ohne Dämpfung und
Positionserkennung, dadurch
ergibt sich ein Preisvorteil
• Optional mit Stehbolzenbefesti-
gung
• Für Positionserkennung
 Seite/online
Normbasierte Zylinder
Normzylinder, Clean Design
DSBF
Rundzylinder
DSNU
Funktionsweise doppeltwirkend doppeltwirkend
Kolben-Ø 32 mm, 40 mm, 50 mm, 63 mm, 80 mm, 100 mm, 125 mm 8 mm, 10 mm, 12 mm, 16 mm,
20 mm, 25 mm
Theoretische Kraft bei
6 bar, Vorlauf
415 ... 7363 N 23 ... 295 N
Hub 1 ... 2800 mm 1 ... 500 mm
Dämpfung elastische Dämpfungsringe/-platten beidseitig,
selbsteinstellende pneumatische Endlagendämpfung,
pneumat. Dämpfung beidseitig einstellbar
elastische Dämpfungsringe/-platten beidseitig, selbsteinstellende
pneumatische Endlagendämpfung, pneumat. Dämpfung beidseitig
einstellbar
Beschreibung • ISO 15552
• Erhöhter Korrosionsschutz
• Reinigungsfreundliches Design
• FDA-Zulassung für Schmierung und Dichtung der Grundausführung
• Lange Lebensdauer durch optionale Trockenlaufdichtung
• Selbsteinstellende pneumatische Endlagendämpfung, die sich an
Last- und Geschwindigkeitswechsel optimal anpasst
• Für Positionserkennung
• ISO 6432
• Breites Variantenangebot für individuellen Einsatz
• Hohe Laufleistung und lange Lebensdauer
• Selbsteinstellende pneumatische Endlagendämpfung, die sich an
Last- und Geschwindigkeitswechsel optimal anpasst
• Kolbenstange mit Innen- oder Außengewinde
• Für Positionserkennung
