DGC
34 Änderungen vorbehalten – 2016/11
 ..
Produktoptionen
N NPT-Gewinde
GK Kolben, Standard
GV Kolben, verlängert

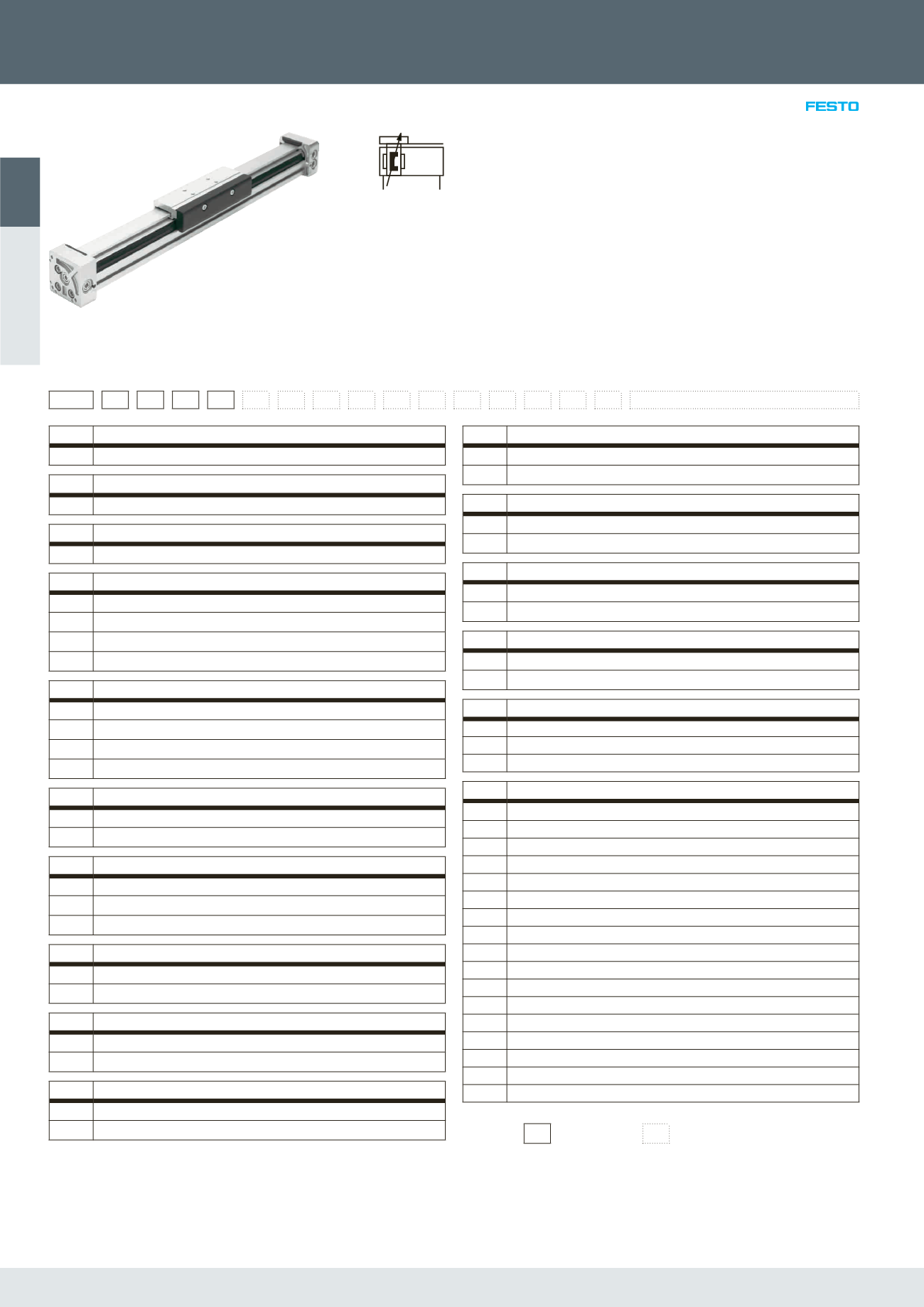

Pneumatische Antriebe > Kolbenstangenlose Zylinder >
Linearantriebe DGC, doppeltwirkend
• Kompakte Abmessungen
• Einfache, robuste Installation und
Befestigung
• Höchst präzise und belastbar
• Hervorragende Laufeigenschaften und
geringer Luftverbrauch
• Präzise Schnittstellen
• Viele Zusatzfunktionen
Bestellschlüssel
001 002 003 004 005 006 007 008 009 010 011 012 013 014 015 016
DGC – – – – – – – – – – – – – – + ZUB –
001 Typ
DGC Linearantrieb
002 Kolben- ∅ [mm]
... 8, 12, 18, 25, 32, 40, 50, 63
003 Hub [mm]
... 1 … 8500
004 Führung
G Grundausführung
GF Gleitführung
KF Kugelumlaufführung
FA Führungsachse ohne Antrieb
005 Dämpfung
P elastische Dämpfungsringe/-platten beidseitig
PPV pneumatische Dämpfung, beidseitig einstellbar
YSR Stoßdämpfer beidseitig, selbsteinstellend
YSRW Stoßdämpfer beidseitig, selbsteinstellend, progressiv
006 Positionserkennung
– ohne
A für Näherungsschalter
007 Druckluftanschluss
– einseitig rechts oder beidseitig
DL einseitig links oder beidseitig
D2 beidseitig
008 Schlitten
– Standard
GP geschützte Kugelumlaufführung
009 Schmierung
– Standard
H1 lebensmittelzugelassene Schmierung
010 Schmierfunktion
– Standard
C Schmieradapter
011 Zusatzschlitten links
– ohne
KL Zusatzschlitten Standard, links
012 Zusatzschlitten rechts
– ohne
KR Zusatzschlitten Standard, rechts
013 Feststelleinheit
– ohne
1H Haltefunktion 1-kanalig
014 Betätigungsart
– ohne
PN pneumatisch betätigt
015 Zulassung EU
– ohne
EX2 II 3GD nach EU-Richtlinie 2014/34/EU
EX3 II 2G nach EU-Richtlinie 2014/34/EU
016 Zubehör
ZUB – Zubehör lose beigelegt
F Fußbefestigung (1 Stück)
YWZ1 variable Endlage, einseitig
YWZ2 variable Endlage, beidseitig
FK Mitnehmerkupplung
...V Verbindungsleitung mit Stecker 2,5 m (1 ... 10 Stück)
...M Profilbefestigung (1 ... 10 Stück)
...G Näherungsschalter, Schließer mit Kabel 2,5 m (1 ... 10 Stück)
...H Näherungsschalter, Schließer mit Stecker (1 ... 10 Stück)
...I Näherungsschalter, Schließer kontaktlos mit Kabel 2,5 m (1 ... 10 Stück)
...J Näherungsschalter, Schließer kontaktlos Stecker (1 ... 10 Stück)
...L Nutabdeckung für Sensornut Typ DGC-G, DGC-GF
...B Nutabdeckung (1 ... 10 Stück)
Z1 1 Zwischenposition
Z2 2 Zwischenpositionen
Z3 3 Zwischenpositionen
O ausdrücklicher Verzicht auf die Bedienungsanleitung
Legende: Muss-Angabe Kann-Angabe
