41 / 250
1
DRRD
39
2016/11 – Änderungen vorbehalten
www.festo.com/catalogue/ ...
Produktoptionen
8, 10, 12, 50, 63 Baugrößen
P2 Energiedurchführung: pneuma-
tisch, 2 Kanäle
P4 Energiedurchführung: pneuma-
tisch, 4 Kanäle
P8 Energiedurchführung: pneuma-
tisch, 8 Kanäle
P2E2 Energiedurchführung: pneuma-
tisch, 2 Kanäle; elektrisch,
2 Signale
P4E6 Energiedurchführung: pneuma-
tisch, 4 Kanäle; elektrisch,
6 Signale
P8E8 Energiedurchführung: pneuma-
tisch, 8 Kanäle; elektrisch,
8 Signale
Y10 Dämpfung: Stoßdämpfer linear,
beidseitig selbsteinstellend, hart,
intern
Y12 Dämpfung: Stoßdämpfer linear,
beidseitig selbsteinstellend,
extern
EX4 Zulassung EU (II 2 GD)
PS1 1 Zwischenposition
E1 Endlagenverriegelung beidseitig
R Sensorenmontage, extern: Befes-
tigungsschiene für Näherungs-
schalter
SG spritzwassergeschützte Ausfüh-
rung
DN ohne Bedienungsanleitung
Bestellung – Produktoptionen
Konfigurierbares
Produkt
Dieses Produkt und alle seine Produkt
optionen können über den Konfigurator
bestellt werden.
Den Konfigurator finden Sie unter
Produkte auf
è
www.festo.com/catalogue/ ...Geben Sie den Typ oder die Konfigura-
tions-Teile-Nr. im Suchfeld ein.
Bestellung – Grundtyp
002
Baugröße
Typ
Teile-Nr.
002
Baugröße
Typ
Teile-Nr.
16
DRRD-16-180-FH-PA
1577238
32
DRRD-32-180-FH-PA
1578512
DRRD-16-180-FH-Y9A
1644389
DRRD-32-180-FH-Y9A
1578518
20
DRRD-20-180-FH-PA
1395606
35
DRRD-35-180-FH-PA
1526825
DRRD-20-180-FH-Y9A
1427379
DRRD-35-180-FH-Y9A
1547102
25
DRRD-25-180-FH-PA
1359980
40
DRRD-40-180-FH-PA
1503269
DRRD-25-180-FH-Y9A
1360248
DRRD-40-180-FH-Y9A
1526986

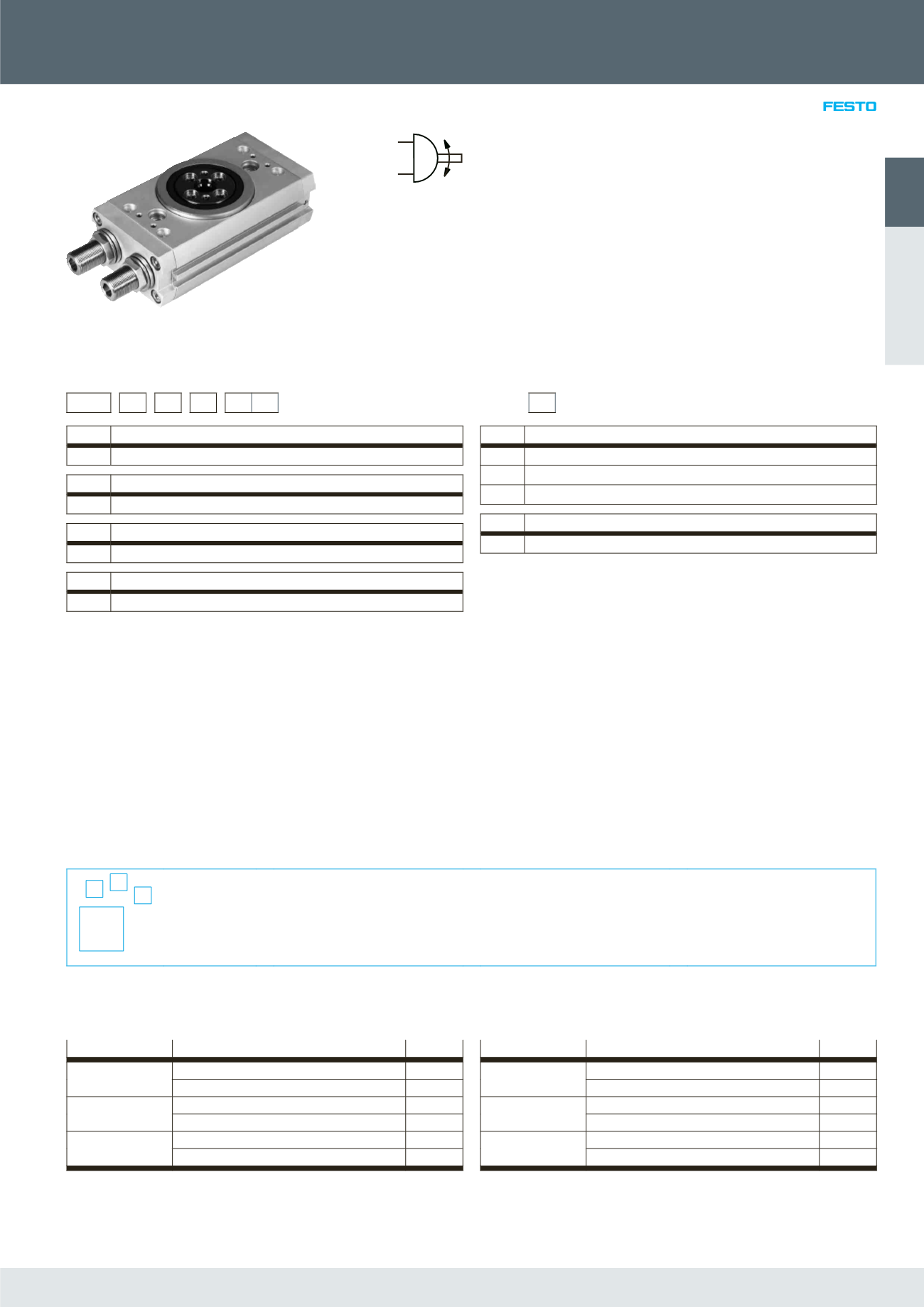

Pneumatische Antriebe > Schwenkantriebe >
Schwenkantriebe DRRD, Doppelkolben, doppeltwirkend
• Sehr hohe Genauigkeit in den
Endlagen
• Sehr hohe Belastbarkeit der Lagerung
• Sehr guter Planlauf an der Flansch
welle
• Sehr hohe Massenträgheitsmomente
• Ausgewählte Typen nach ATEX Richt-
linie für explosionsfähige Atmo-
sphären
www.festo.com/de/ exBestellschlüssel – Grundtyp
001
002
003
004
005 006
DRRD – – 180 – FH –
A
Legende:
Muss-Angabe
001
Typ
DRRD
doppeltwirkender Schwenkantrieb
002
Baugröße
...
16, 20, 25, 32, 40
003
Nennschwenkwinkel
180
180°
004
Wellenabgang
FH
Flanschwelle, hohl
005
Dämpfung
P
elastische Dämpfungsringe/-platten, beidseitig
Y9
Stoßdämpfer linear, beidseitig selbsteinstellend
Y12
Stoßdämpfer linear, beidseitig selbsteinstellend, extern
006
Positionserkennung
A
für Näherungsschalter
