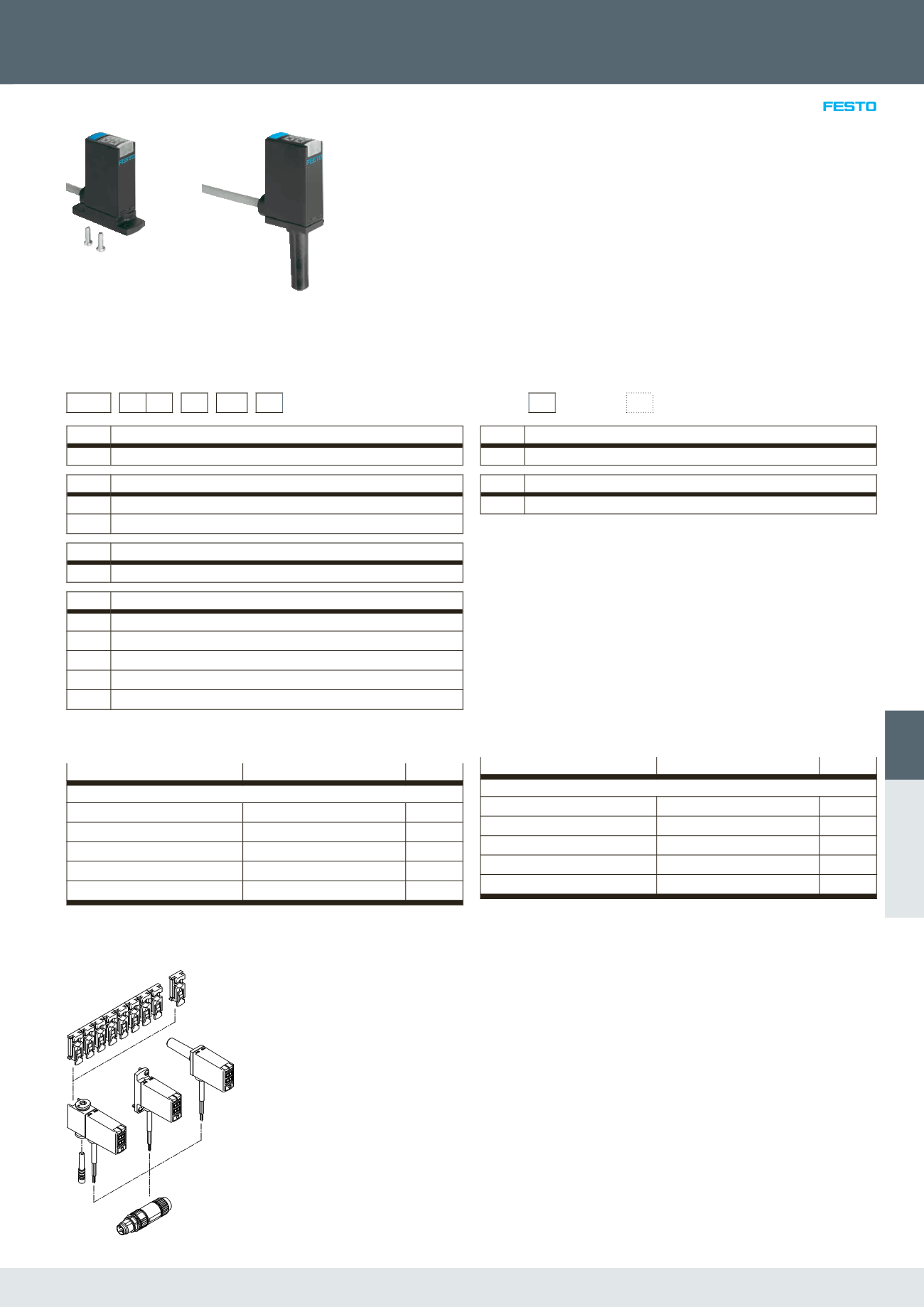

SPAE
159 2016/11 – Änderungen vorbehalten 
Sensoren > Sensoren > Druck- und Vakuumsensoren >
Drucksensoren SPAE
• Drucksensor
• Vakuumsensor
• Druckmessbereich 0 ... 10 bar,
0 ...–1 bar
• Spannung 18 ... 30 V DC
• Schaltausgang PNP / NPN umschaltbar
• Öffner / Schließer umschaltbar
• Kommunikationsschnittstelle IO-Link
SPAE-P10R SPAE-V1R
Bestellschlüssel
001 002 003 004 005 006
SPAE – R – – PNLK – 2.5K Legende: Muss-Angabe Kann-Angabe
001 Typ
SPAE Drucksensor
002 Druckmessbereich
P10 0 … 10 bar
V1 0 … –1 bar
003 Druckeingang
R Relativdruck
004 Pneumatischer Anschluss
S4 Steckhülse 4 mm
S6 Steckhülse 6 mm
Q3 Steckanschluss 3 mm
Q4 Steckanschluss 4 mm
F Flansch
005 Elektrischer Ausgang
PNLK Schaltausgang PNP/NPN/IO-Link
006 Elektrischer Anschluss
2.5 K Anschlussleitung 2,5 m, offenes Ende
Bestellung
004 Pneumatischer Anschluss Typ Teile-Nr.
002 Druckmessbereich 0 ... –1 bar
Steckhülse 4 mm SPAE-V1R-S4-PNLK-2.5K 8001440
Steckhülse 6 mm SPAE-V1R-S6-PNLK-2.5K 8001441
Steckanschluss 3 mm SPAE-V1R-Q3-PNLK-2.5K 8001442
Steckanschluss 4 mm SPAE-V1R-Q4-PNLK-2.5K 8001443
Flansch SPAE-V1R-F-PNLK-2.5K 8001444
004Pneumatischer Anschluss Typ Teile-Nr.
002Druckmessbereich 0 ... 10 bar
Steckhülse 4 mm SPAE-P10R-S4-PNLK-2.5K 8001445
Steckhülse 6 mm SPAE-P10R-S6-PNLK-2.5K 8001446
Steckanschluss 3 mm SPAE-P10R-Q3-PNLK-2.5K 8001447
Steckanschluss 4 mm SPAE-P10R-Q4-PNLK-2.5K 8001448
Flansch SPAE-P10R-F-PNLK-2.5K 8001449
Zubehör
Drucksensor
1 SPAE-…-S…
2 SPAE-…-F…
3 SPAE-…-Q…
4 Blindstopfen, bei SPAE-…-Q… im
Lieferumfang enthalten)
5 Stecker NECU-S-M…G3-HX 
6 Befestigungsclip SAMH-PE-MC-1

7 Befestigungsclip SAMH-PE-MC-8

1
2
3
7
6
5
4
