Für Sie ausgewählt: Produkte für die Fabrik- und Prozessautomation

162 / 250

9

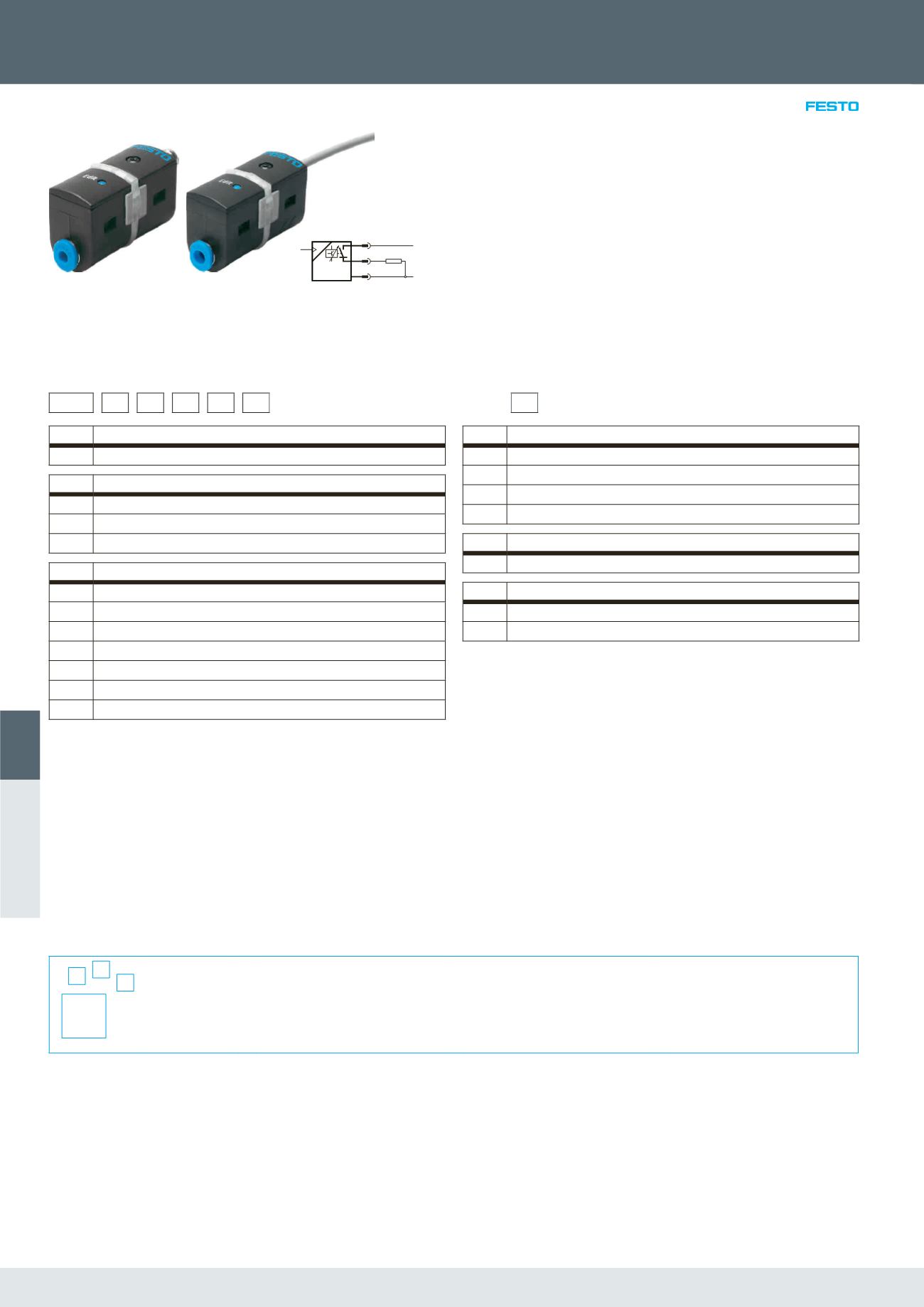

SDE5
160 Änderungen vorbehalten – 2016/11

mit Stecker M8x1 mit Kabel
Sensoren > Druck- und Vakuumsensoren >
Drucksensoren SDE5
• Programmier- und konfigurierbarer
Druckschalter für einfache Druckab-
fragen
• Messung von Relativdruck
• Programmierung durch Teach-
Verfahren
• Integrierter Mikroprozessor
• Schaltzustandsanzeige durch rundum
sichtbare LED
BN
BK
BU
RL
1
4
3
+24 V
0 V
P
PNP
Bestellschlüssel
001 002 003 004 005 006
SDE5 – – – – P – Legende: Muss-Angabe
001 Typ
SDE5 Drucksensor
002 Druckmessbereich
D2 0 … 2 bar
D10 0 … 10 bar
V1 –1 … 0 bar
003 Ausgangsfunktion
FP Frei programmierbar, wählbar Schließer/Öffner
O Schwellwert mit fester Hysterese, 1 Teach-Druck, Schließer
C Schwellwert mit fester Hysterese, 1 Teach-Druck, Öffner
O1 Schwellwert mit fester Hysterese, 2 Teach-Drücke, Schließer
O2 Schwellwert mit variabler Hysterese, 2 Teach-Drücke, Schließer
O3 Fenster-Komparator mit fester Hysterese, 2 Teach-Drücke, Schließer
C3 Fenster-Komparator mit fester Hysterese, 2 Teach-Drücke, Öffner
004 Pneumatischer Anschluss
Q4 Steckanschluss beidseitig, Q4 für Schlauch-Außen-∅ 4 mm
Q6 Steckanschluss beidseitig, für Schlauch-Außen-∅ 6 mm
Q4E Steckanschluss einseitig, für Schlauch-Außen-∅ 4 mm
Q6E Steckanschluss einseitig, für Schlauch-Außen-∅ 6 mm
005 Elektrischer Ausgang
P 1 Schaltausgang PNP
006 Elektrischer Anschluss
K Kabel 2,5 m lang, 3-adrig
M8 Stecker M8x1, 3-polig
Produktoptionen
Druckmessbereich
D6 0 ... 6 bar
D10 0 ... 10 bar
Ausgangsfunktion
O1 NF Keine binäre Schaltfunktion
(Analogausgang)
Pneumatischer Anschluss
T532 Steckanschluss ”
T14 Steckanschluss ¼”
Elektrisches Zubehör
– – Verbindungsleitungen
– – X-Teach-Punkt fest eingestellt
– – X-Teach-Punkt negativ
– – Y-Teach-Punkt fest eingestellt
– – Y-Teach-Punkt negativ
Bestellung – Produktoptionen
Konfigurierbares
Produkt
Dieses Produkt und alle seine Produkt­
optionen können über den Konfigurator
bestellt werden.
Den Konfigurator finden Sie unter
Produkte auf
è
Geben Sie den Typ oder die Konfigura-
tions-Teile-Nr. im Suchfeld ein.
