MS4/MS6-LR
176 Änderungen vorbehalten – 2016/11
 ..
Druckluftaufbereitung > Regler > Baureihe MS >
Druckregelventile MS4/MS6-LR, Baureihe MS
Bestellung – Grundtyp
005 Druckregelbereich 0,3 … 4 bar 005 Druckregelbereich 0,3 … 7 bar 005 Druckregelbereich 0,5 … 12 bar
002 Baugröße 004 Pneumatischer Anschluss Typ Teile-Nr. Typ Teile-Nr. Typ Teile-Nr.
Integriertes Manometer, Anzeigeeinheit [bar], Drehknopf Standard mit Arretierung, mit Zubehör schließbar
MS4 G¼ MS4-LR-¼-D5-AS 529415 MS4-LR-¼-D6-AS 529417 MS4-LR-¼-D7-AS 529419
MS6 G½ MS6-LR-½-D5-AS 529989 MS6-LR-½-D6-AS 529991 MS6-LR-½-D7-AS 529993

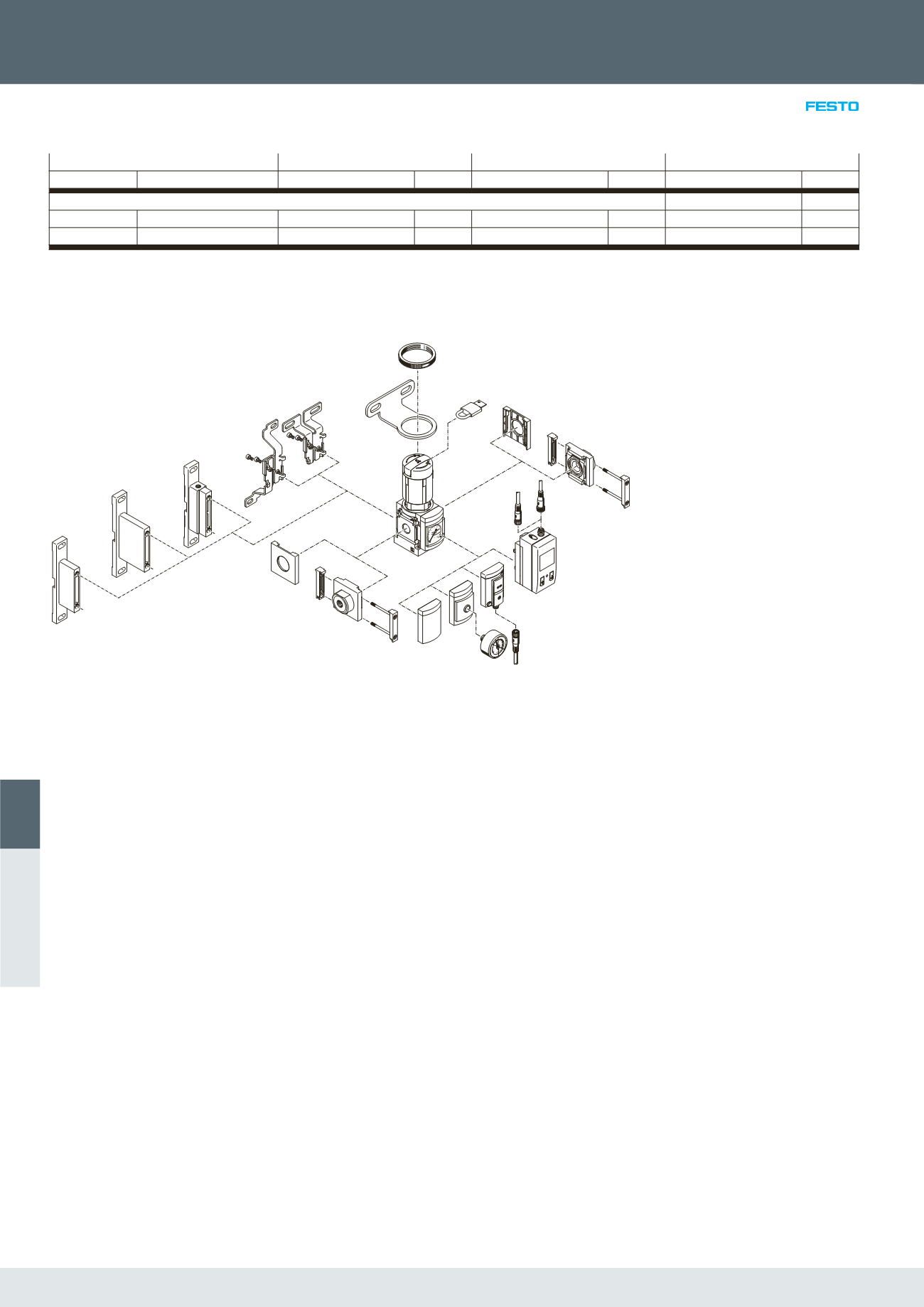

Zubehör
1
2
3
4
5
6
7
8
9
aJ
aA
aB
aC
aD
aE
aF
aG
aH
3
1
2
3
3
1 Abdeckkappe MS-END
2 Anschlussplatte-SET MS4/6-AG…

3 Modulverbinder MS-MV
4 Befestigungswinkel MS-WB 
5 Befestigungswinkel MS-WBM

6 Befestigungswinkel MS-WR
7 Rändelmutter (im Lieferumfang
enthalten) MS-LR
8 Verschlussblende VS 
9 Adapter für EN-Manometerx/¼
A8/A4 
aJ Manometer MA 
aA Drucksensor ohne Anzeige AD7 …
AD4
aB Verbindungsleitung NEBU-M8…-LE3

aC Drucksensor mit Anzeige AD1 … AD4

aD Verbindungsleitung NEBU-M8…-LE3/
NEBU-M12…-LE4 
aE Bügelschloss LRVS-D 
aF Befestigungswinkel MS-WP
aG Befestigungswinkel MS-WPB

aH Befestigungswinkel MS-WPM

