MS4/MS6-LFR
174 Änderungen vorbehalten – 2016/11
 ..
Druckluftaufbereitung > Filterregler > Baureihe MS >
Filderregelventile MS4/MS6-LFR, Baureihe MS
Bestellung – Grundtyp
006 Filterfeinheit 5 μm 006 Filterfeinheit 40 μm
002 Baugröße 004 Pneumatischer
Anschluss
008 Kondensatablass Typ Teile-Nr. Typ Teile-Nr.
Druckregelbereich 0,3 … 7 bar, integriertes Manometer, Anzeigeeinheit [bar], Drehknopf Standard mit Arretierung, mit Zubehör schließbar, Kunststoffschutzkorb
MS4 G¼ manuell drehend MS4-LFR-¼-D6-CRM-AS 529144 MS4-LFR-¼-D6-ERM-AS 529148
vollautomatisch MS4-LFR-¼-D6-CRV-AS 529146 MS4-LFR-¼-D6-ERV-AS 529150
MS6 G½ manuell drehend MS6-LFR-½-D6-CRM-AS 529176 MS6-LFR-½-D6-ERM-AS 529180
vollautomatisch MS6-LFR-½-D6-CRV-AS 529178 MS6-LFR-½-D6-ERV-AS 529182
Druckregelbereich 0,5 … 12 bar, integriertes Manometer, Anzeigeeinheit [bar], Drehknopf Standard mit Arretierung, mit Zubehör schließbar, Kunststoffschutzkorb
MS4 G¼ manuell drehend MS4-LFR-¼-D7-CRM-AS 529152 MS4-LFR-¼-D7-ERM-AS 529156
vollautomatisch MS4-LFR-¼-D7-CRV-AS 529154 MS4-LFR-¼-D7-ERV-AS 529158
MS6 G½ manuell drehend MS6-LFR-½-D7-CRM-AS 529184 MS6-LFR-½-D7-ERM-AS 529188
vollautomatisch MS6-LFR-½-D7-CRV-AS 529186 MS6-LFR-½-D7-ERV-AS 529190
Druckregelbereich 0,5 … 12 bar, integriertes Manometer, Anzeigeeinheit [bar], Drehknopf Standard mit Arretierung, mit Zubehör schließbar, integriert als Metallschale
MS4 G¼ manuell drehend MS4-LFR-¼-D7-EUM-AS 535724
vollautomatisch MS4-LFR-¼-D7-CUV-AS 535720 MS4-LFR-¼-D7-EUV-AS 535722
MS6 G½ manuell drehend MS6-LFR-½-D7-CUM-AS 530338 MS6-LFR-½-D7-EUM-AS 529192
vollautomatisch MS6-LFR-½-D7-CUV-AS 530340 MS6-LFR-½-D7-EUV-AS 529194

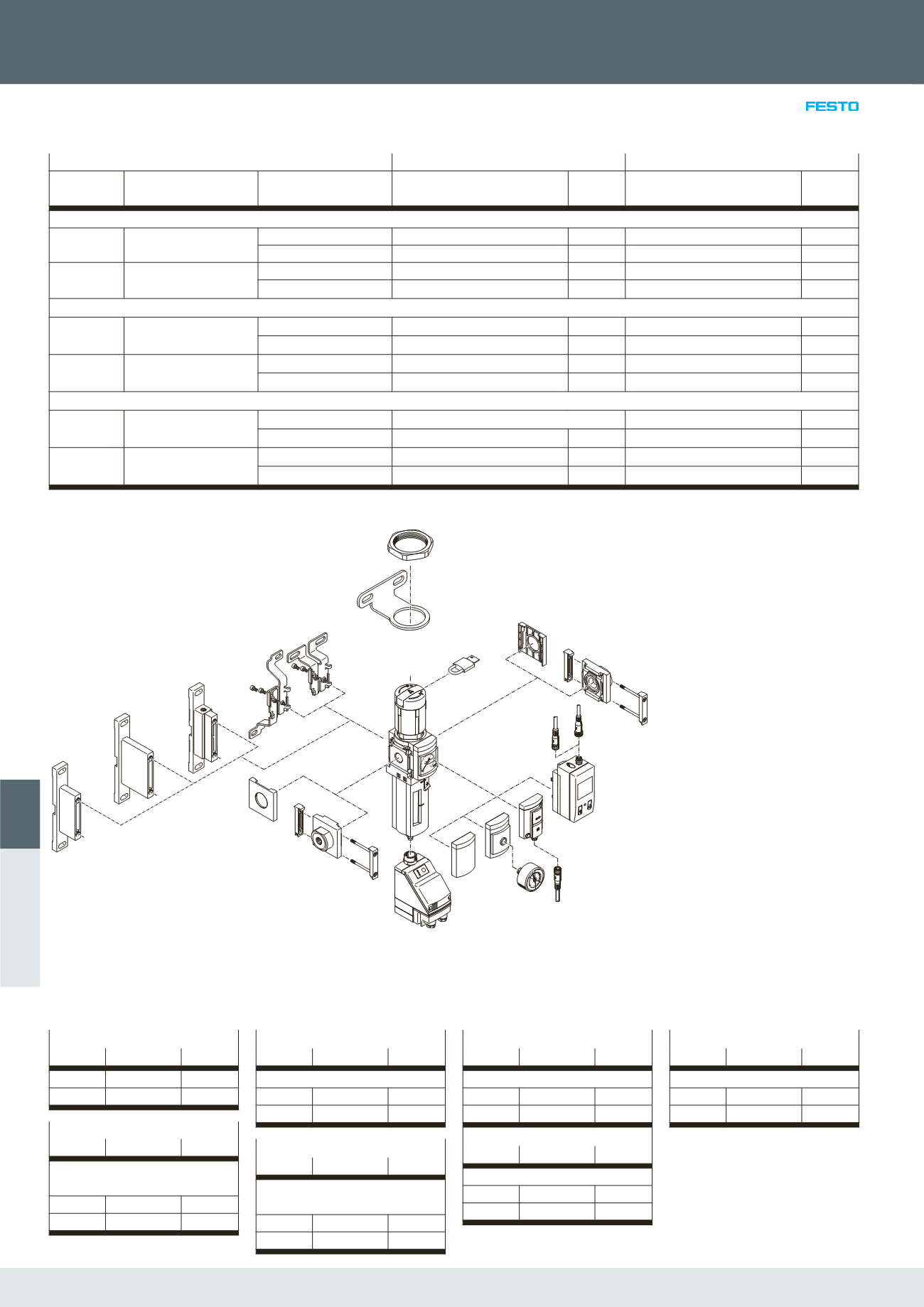

Zubehör
1
2
3
4
5
6
7
8
9
aJ
aA
aB
aC
aD
aE
aF
aG
aH
aI
3
1
2
3
3
1 Abdeckkappe MS-END
2 Anschlussplatte-SET MS4/6-AG…

3 Modulverbinder MS-MV
4 Befestigungswinkel MS-WB 
5 Befestigungswinkel MS-WBM

6 Befestigungswinkel MS-WR
7 Sechskantmutter MS-WRS

8 Verschlussblende VS 
9 Adapter für EN-Manometerx/¼
A8/A4 
aJ Manometer MA 
aA Drucksensor ohne Anzeige AD7 …
AD4
aB Verbindungsleitung NEBU-M8…-LE3

aC Drucksensor mit Anzeige AD1 … AD4

aD Verbindungsleitung NEBU-M8…-LE3/
NEBU-M12…-LE4 
aE Kondensatablass vollautomatisch,
elektrisch gesteuert E2/E3/E4

aF Bügelschloss LRVS-D 
aG Befestigungswinkel MS-WP 
aH Befestigungswinkel MS-WPB

aI Befestigungswinkel MS-WPM

3 Modulverbinder MS-MV
Baugröße Typ Teile-Nr.
MS4 MS4-MV 532798
MS6 MS6-MV 532799
Modulverbinder MS-MVM
Baugröße Typ Teile-Nr.
für Einbau der Module mit Reglerknopf
nach unten
MS4 MS4-MVM 532800
MS6 MS6-MVM 532801
4 Befestigungswinkel MS-WB
Baugröße Typ Teile-Nr.
zur Wandmontage
MS4 MS4-WB 532185
MS6 MS6-WB 532196
6 Befestigungswinkel MS-WR
Baugröße Typ Teile-Nr.
zur Wandmontage
für Filterregler, Druckregler
MS4 MS4-WR 526064
MS6 MS6-WR 526075
aG Befestigungswinkel MS-WP
Baugröße Typ Teile-Nr.
zur Wandmontage
MS4 MS4-WP 532184
MS6 MS6-WP 532195
aH Befestigungswinkel MS-WPB
Baugröße Typ Teile-Nr.
zur Wandmontage
MS4 MS4-WPB 526063
MS6 MS6-WPB 526074
aI Befestigungswinkel MS-WPM
Baugröße Typ Teile-Nr.
zur Wandmontage
MS4 MS4-WPM-D 526060
MS6 MS6-WPM-D 526073
