Prozessautomation > Elektrisch betätigte Medienventile >

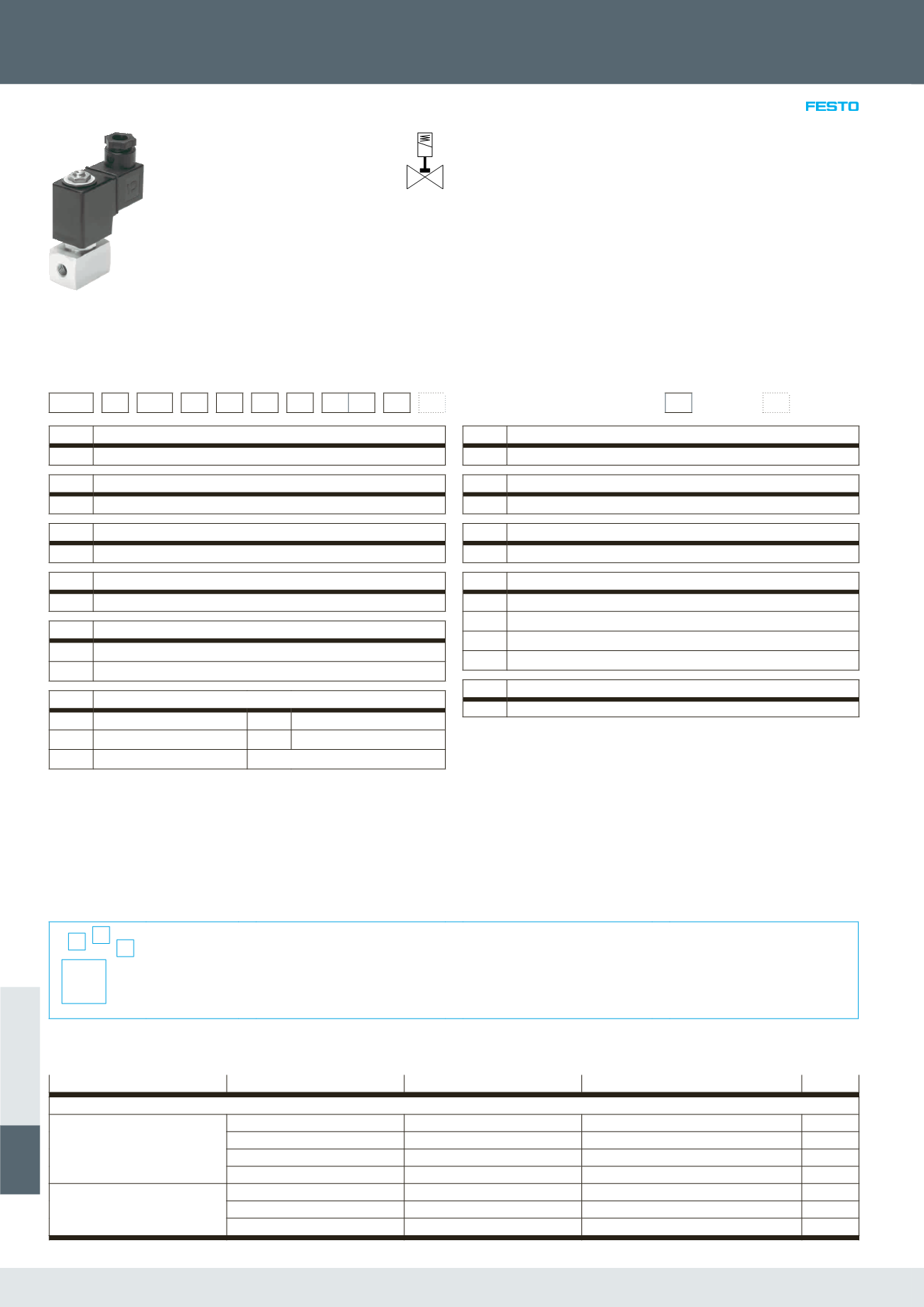

Magnetventile VZWD, direktgesteuert
• Geeignet für Applikationen mit Hoch-
druck bei kleinen Durchflussraten
• Betriebsdruck 0 ... 90 bar
• Nenndruck 40 bar
• Durchfluss Kv 0,06 … 0,4 m
3
/h
• Elektrische Betätigung
Bestellschlüssel
001
002
003
004
005
006
007
008 009
010
011
VZWD – L – M22C – M – – – V – 1 P4 – –
Legende:
Muss-Angabe
Kann-Angabe
001
Typ
VZWD
VZWD Magnetventil, direktgesteuert
002
Wegeventilart
L
Muffenventil
003
Ventilfunktion
M22C
2/2-Wegeventil, in Ruhestellung geschlossen, mechanische Rückstellung
004
Rückstellart
M
mechanische Feder
005
Anschluss Armatur
G18
Gewinde G
x
G14
Gewinde G¼
006
Nennweite
10
1,0 mm
40
4,0 mm
20
2,0 mm
60
6,0 mm
30
3,0 mm
007
Dichtungsmaterial
V
FPM
008
Nennbetriebsspannung
1
24 V DC
009
Elektrischer Anschluss
P4
Steckdose, 3-polig
010
Mediumsdruck
4
max. 4 bar
8
max. 8 bar
15
max. 15 bar
50
max. 50 bar
011
Korrosionsschutz
–
Messing
Produktoptionen
Nennweite
–
–
1,5 mm
–
–
2,5 mm
–
–
5,0 mm
Nennbetriebsspannung
–
–
110 V AC /50-60 Hz
–
–
230 V AC /50-60 Hz
Mediumsdruck
–
–
max. 5 bar, max. 22 bar, max. 30 bar,
max. 40 bar, max. 85 bar, max. 90 bar
Korrosionsschutz
–
–
Edelstahl
Bestellung – Produktoptionen
Konfigurierbares
Produkt
Dieses Produkt und alle seine Produkt
optionen können über den Konfigurator
bestellt werden.
Den Konfigurator finden Sie unter
Produkte auf
è
www.festo.com/catalogue/ ...
Geben Sie den Typ oder die Konfigura-
tions-Teile-Nr. im Suchfeld ein.
Bestellung
005
Anschluss Armatur
006
Nennweite DN
010
Mediumsdruck
1)
Typ
Teile-Nr.
008
Nennbetriebsspannung 24 V DC
G
x
1,0 mm
0 … 50 bar
VZWD-L-M22C-M-G18-10-V-1P4-50
1491825
2,0 mm
0 .. 15 bar
VZWD-L-M22C-M-G18-20-V-1P4-15
1491827
3,0 mm
0 … 15 bar
VZWD-L-M22C-M-G18-30-V-1P4-15
1491836
4,0 mm
0 … 8 bar
VZWD-L-M22C-M-G18-40-V-1P4-8
1491837
G¼
3,0 mm
0 … 15 bar
VZWD-L-M22C-M-G14-30-V-1P4-15
1491844
4,0 mm
0 … 8 bar
VZWD-L-M22C-M-G14-40-V-1P4-8
1491845
6,0 mm
0 … 4 bar
VZWD-L-M22C-M-G14-60-V-1P4-4
1491847
1) Die Ventile sind geeignet für Vakuum mit Pabs > 100 mbar. Es ist auf die richtige Strömungsrichtung entsprechend der Pfeilrichtung zu achten.
