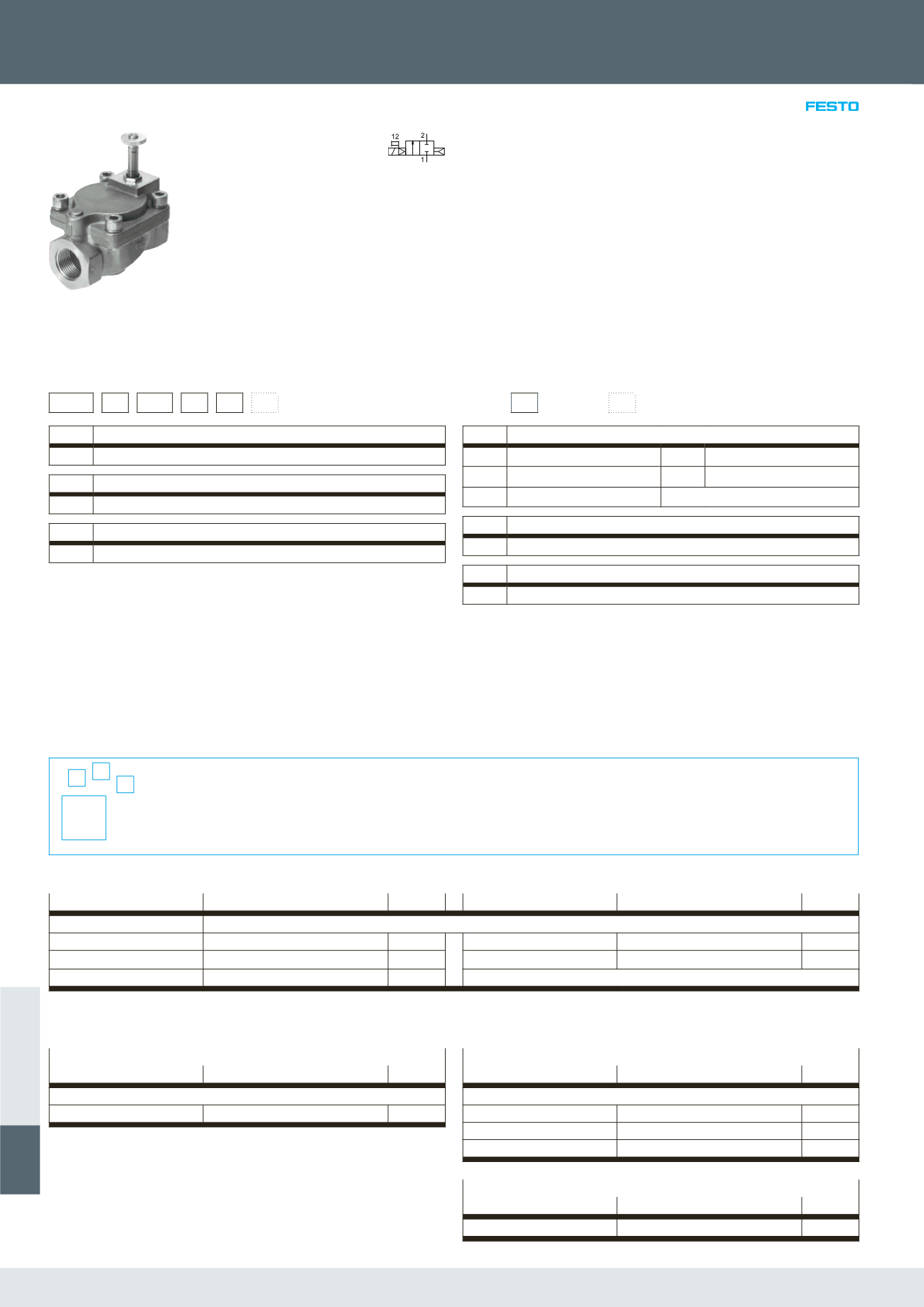

246 / 250
15
VZWM
244
Änderungen vorbehalten – 2016/11
www.festo.com/catalogue/ ...
Produktoptionen
Anschluss Armatur
–
–
G1
¼
, G1½, G2
Elektrischer Anschluss
mit Ankerrohr für Magnetspule
MH-2- … -PA
Korrosionsschutz
–
–
Edelstahl
Bestellung – Produktoptionen
Konfigurierbares
Produkt
Dieses Produkt und alle seine Produkt
optionen können über den Konfigurator
bestellt werden.
Den Konfigurator finden Sie unter
Produkte auf
è
www.festo.com/catalogue/ ...
Geben Sie den Typ oder die Konfigura-
tions-Teile-Nr. im Suchfeld ein.
Bestellung
004
Anschluss Armatur
Typ
Teile-Nr.
004
Anschluss Armatur
Typ
Teile-Nr.
Gehäuse aus Messing
G¼
VZWM-L-M22C-G14-F4
546146
G¾
VZWM-L-M22C-G34-F4
546149
G
y
VZWM-L-M22C-G38-F4
546147
G1
VZWM-L-M22C-G1-F4
546150
G½
VZWM-L-M22C-G12-F4
546148
Zubehör
Magnetspule MD
Spannung
Typ
Teile-Nr.
Magnetspule für VZWM- … -F4- …
24 V DC
MD-2-24VDC-PA
549903
Magnetspule MH
Spannung
Typ
Teile-Nr.
Magnetspule für VZWM- … -F5- …
24 V DC
MH-2-24VDC-PA
549906
110 V AC, 50 … 60 Hz
MH-2-110VAC-PA
549907
230 V AC, 50 … 60 Hz
MH-2-230VAC-PA
549908
Steckdose MSSD
Elektrischer Anschluss
Typ
Teile-Nr.
3-polig, viereckige Bauform MSF MSSD-N
550067
Bestellschlüssel
001
002
003
004
005
006
VZWM – L – M22C – – F4 –
Legende:
Muss-Angabe
Kann-Angabe
001
Typ
VZWM
Magnetventil, Prozesswegeventil
002
Wegeventilart
L
Muffenventil
003
Ventilfunktion
M22C
2/2-Wegeventil, Ruhestellung geschlossen
004
Anschluss Armatur
G14
Gewinde G¼
G34
Gewinde G
¾
G38
Gewinde G
Å
G1
Gewinde G1
G12
Gewinde G½
005
Elektrischer Anschluss
F4
mit Ankerrohr für Magnetspule MD-2- … -PA
006
Korrosionsschutz
–
Standard (Messing)
Prozessautomation > Prozess-/Medienventile > Elektrisch betätigte Prozess- und Medienventile >
Magnetventile VZWM
• Indirekt gesteuertes Sitzventil mit
Membrandichtung
• Durchfluss 1 400 … 31 000 l/min
• Vielfältiges Spulenprogramm
