Produktoptionen
Anschluss Armatur
– – G1¼, G1½, G2
Werkstoff Gehäuse, Antrieb
– – Aluminium
– – Aluminium vernickelt
– – Messing vernickelt
Medienstrom
– – über Ventilsitz, mit dem Medienstrom
schließend
Dichtungsmaterial
– – FPM
Nennweite
– – 29 ... 45 mm
Antriebsgröße
– – 80 mm
Mediumsdruck
– – max. 3 ... 25 bar
– – –0,9 … 0 bar
LABS-Haltigkeit
– – LABS-frei
Zulassung EU
– – II 2GD
Prozessautomation > Schrägsitzventile >

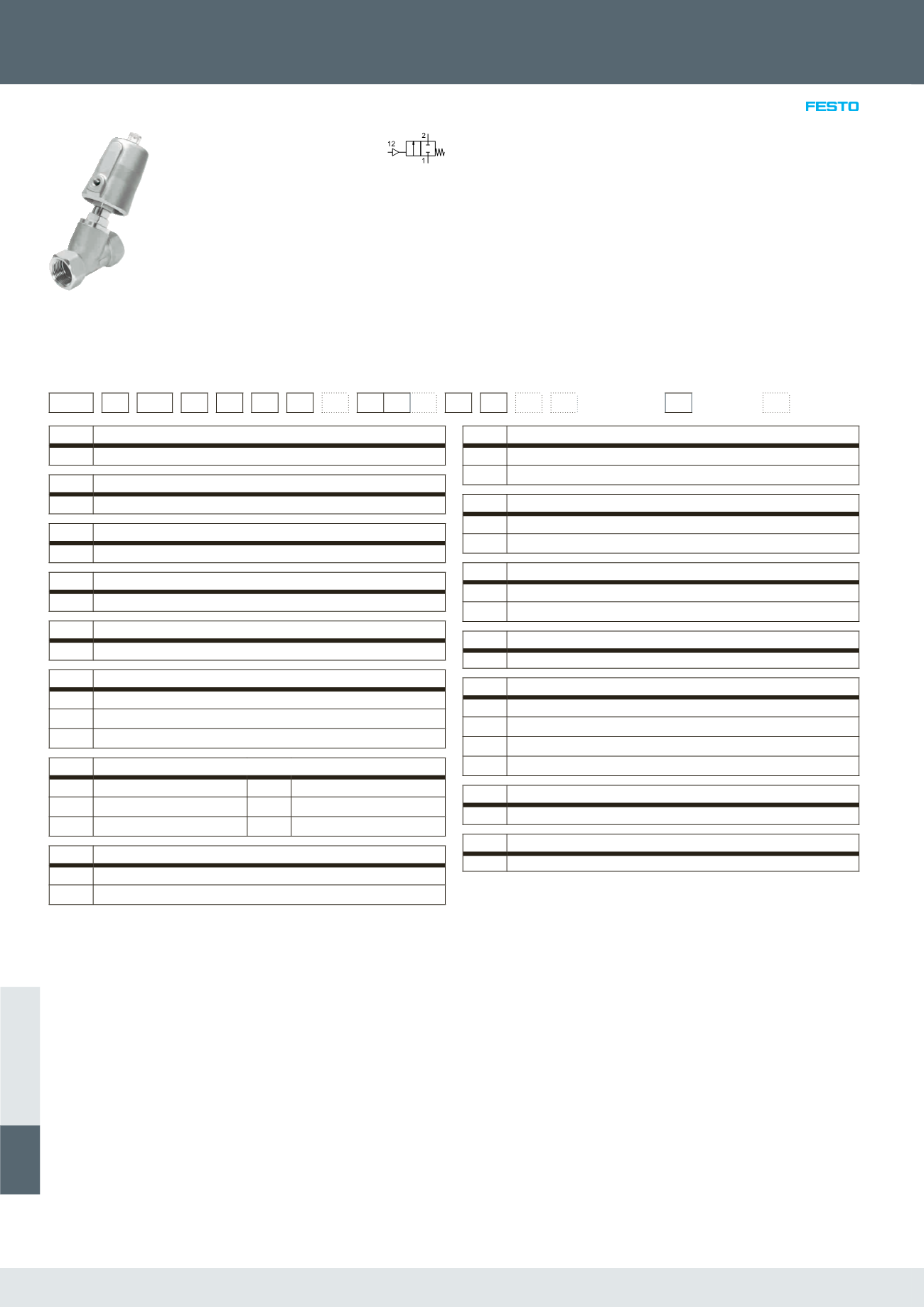

Schrägsitzventile VZXF
• Schrägsitzventile aus Rotguss und
Edelstahl fertig montiert und über eine
Direkteinspeisung von Druckluft ange-
steuert
• Einsatz auch mit leicht verschmutzten
Medien möglich
• Einsatz für Dampfanwendungen
möglich
• Direkte Einspeisung der Steuerluft
• Ausgewählte Typen nach ATEX Richt-
linie für explosionsfähige Atmo-
sphären

Bestellschlüssel
001 002 003 004 005 006 007 008 009 010 011 012 013 014 015
VZXF – L – M22C – M – B – – – – – 50 – – – Legende: Muss-Angabe Kann-Angabe
001 Typ
VZXF Schrägsitzventil, fremdgesteuert
002 Wegeventilart
L Muffenventil
003 Ventilfunktion
M22C 2/2-Wegeventil, Ruhestellung geschlossen
004 Rückstellart für monostabile Ventile
M mechanische Feder
005 Medienstrom
B unter Ventilsitz, gegen den Medienstrom schließend
006 Anschluss Armatur
G12 Gewinde G½
G34 Gewinde G¾
G1 Gewinde G1
007 Nennweite
120 12 mm 180 18 mm
130 13 mm 230 23 mm
160 16 mm 240 24 mm
008 Temperaturbereich Medium
– Standard, –10 … 80 °C
M1 –40 … 200 °C
009 Werkstoff Gehäuse
H3 Rotguss
V4 Edelstahl
010 Werkstoff Gehäuse, Antrieb
B1 Messing
V4 Edelstahl
011 Dichtungsmaterial
– Standard, NBR
T PTFE
012 Antriebsgröße
50 50 mm
013 Mediumsdruck
10 max. 10 bar
16 max. 16 bar
20 max. 20 bar
40 max. 40 bar
014 LABS-Haltigkeit1)
– Standard
015 Zulassung EU
– keine
1) LABS: Lackbenetzungsstörende Substanzen
