Prozessautomation > Schwenkantriebe >

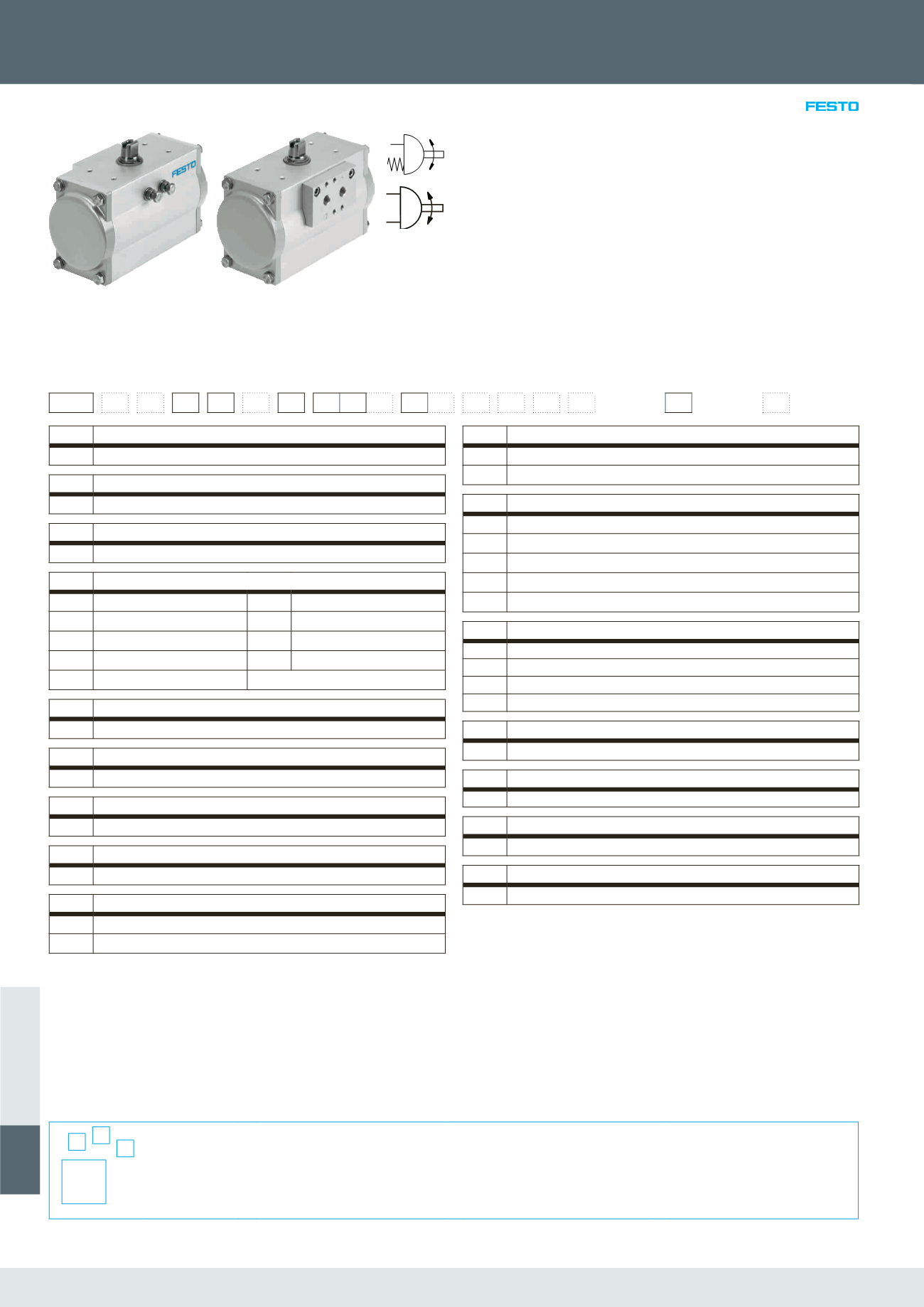

Schwenkantriebe DFPD
• Baugröße 10 ... 480
• Drehmoment 10 ... 480 Nm
• Schwenkwinkel 0 ... 90°, 0 ... 180°
• Flanschbohrbild nach ISO 5211
• Namur-Anschlussbild für Magnetven-
tile/Sensorboxen nach VDI/VDE 3845
• Geeignet zur Automatisierung von
Absperrklappen, Kugelhähnen und
• Ebenfalls geeignet für die Wasser/
Abwasser-, Getränke-, Pharma- und
die Prozessautomation
Bestellschlüssel
001 002 003 004 005 006 007 008 009 010 011 012 013 014 015 016
DFPD – – – – RP – – 90 – R – – – – – Legende: Muss-Angabe Kann-Angabe
001 Typ
DFPD Schwenkantrieb
002 Einheitensytem
– metrisch
003 Ausführung
– Standard
004 Drehmoment
10 10 Nm 160 160 Nm
20 20 Nm 240 240 Nm
40 40 Nm 300 300 Nm
80 80 Nm 480 480 Nm
120 120 Nm
005 Konstruktiver Aufbau
RP Zahnstange/Ritzel
006 Jochart
– ohne
007 Schwenkwinkel
90 90°
008 Schwenkrichtung
R rechts
009 Funktion
D doppeltwirkend
S einfachwirkend
010 Federkonfiguration
– ohne
60 für Anschlussdruck 6 bar
011 Flanschbild 1
F03 Bohrbild F03
F04 Bohrbild F04
F05 Bohrbild F05
F07 Bohrbild F07
F10 Bohrbild F10
012 Flanschbild 2
– ohne
07 Bohrbild F07
10 Bohrbild F10
12 Bohrbild F12
013 Handhilfsbetätigung
– ohne
014 Temperaturbereich
– Standard
015 Korrosionsschutz
– Standard
016 Oberflächenbehandlung Gehäuse
– ohne
Produktoptionen
Einheitensytem
– – imperial
Schwenkwinkel
– – 180°
Schwenkrichtung
– – links
Federkonfiguration
– – für Anschlussdruck 2 ... 5,5 bar
Temperaturbereich
– – 0 … +150° C
– – –50 … +60° C
Korrosionsschutz
– – hoher Korrosionsschutz
Oberflächenbehandlung Gehäuse
– – Epoxyd beschichtet
Bestellung – Produktoptionen
Konfigurierbares
Produkt
Dieses Produkt und alle seine Produkt­
optionen können über den Konfigurator
bestellt werden.
Den Konfigurator finden Sie unter
Produkte auf
è
Geben Sie den Typ oder die Konfigura-
tions-Teile-Nr. im Suchfeld ein.
