DRRD
40 Änderungen vorbehalten – 2016/11
 ..
Pneumatische Antriebe > Schwenkantriebe >
Schwenkantriebe DRRD, Doppelkolben, doppeltwirkend

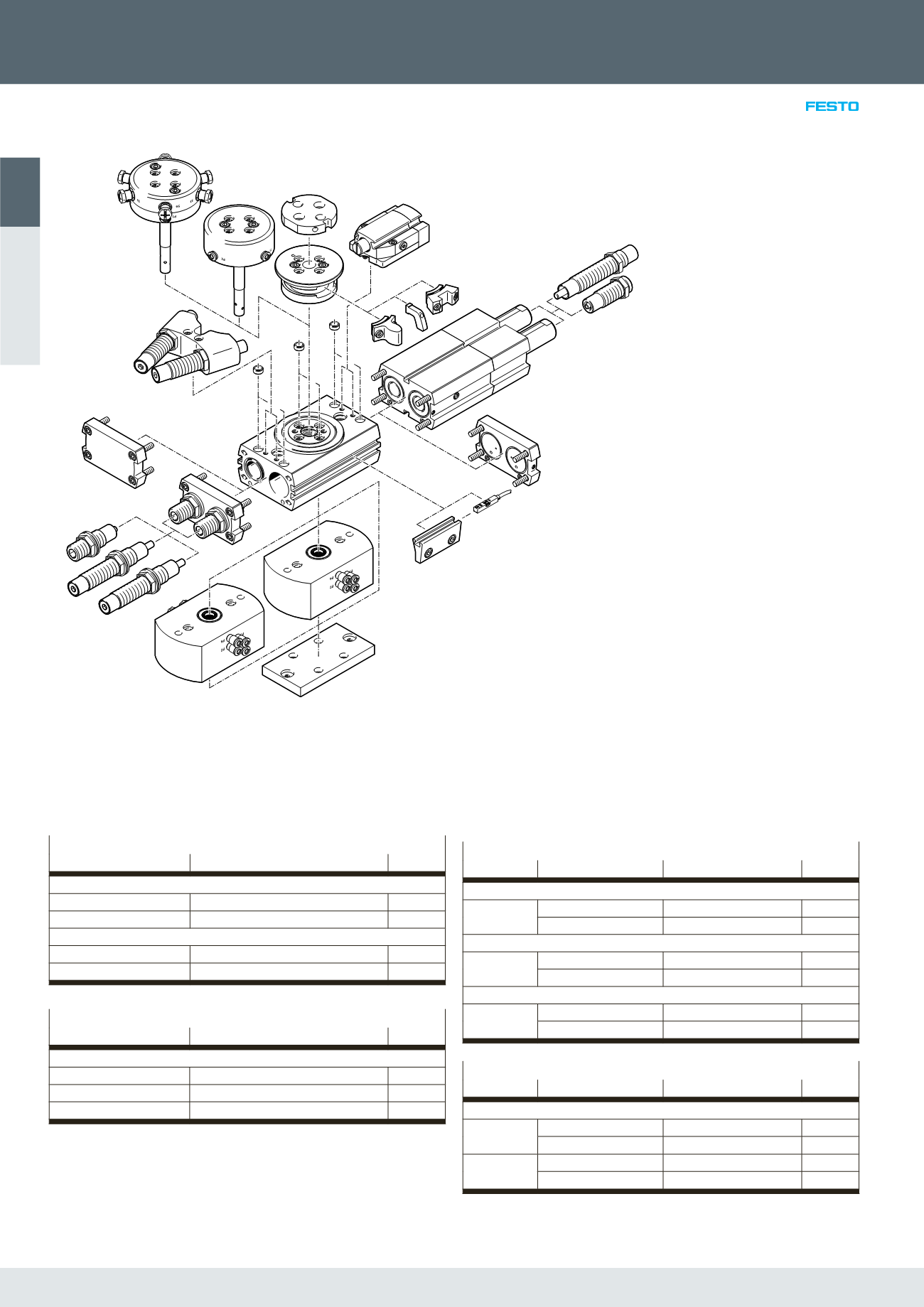

Zubehör
2
1
3
4
5 6
7
8
9
aJ
aB
aC
aD
aE
aF
aG
aH
aI
bJ
bA
bB
bC
bD
aA
aH
aI
1 Schwenkantrieb DRRD 
2 Adapterbausatz DHAA-G für Greifer
 g
3 Feststelleinheit DADL-…-EL, im
Lieferumgang enthalten: 3, 4,
2x5 
Endlagenverriegelung, Produktop-
tion E1
4 Flanschbaugruppe zum Befestigen
der Bauteile 5, 6 und 7
5 Klemmelement DADL-EC 
6 Schaltfahne DASI-…-SL 
7 Anschlagelement, Produktop-
tion Y128
Näherungsschalter
SMT-/SME-8M 
Positionstransmitter SMAT-8M

9 Abfragebausatz DASI-…-KT 
Im Lieferumgang enthalten: 4,
2x6, 2x 9
Sensorenmontage, Produktoption R
aJ Adapterbausatz DHAA-D für Antriebe

aA Stoßdämpfer, Produktoption Y9
aB Stoßdämpfer, hart, Produktop-
tion Y10
aC Stoßdämpfer, Produktoption P
aD Stoßdämpfer, extern, Produktop-
tion Y12,
im Lieferumgang enthalten: 4,
2x7, aD
aE Zentrierhülse ZBH 
aF Abschlussdeckel: in Verbindung mit
elastischer Dämpfung P oder Stoß-
dämpfer Y9, Y10
aG Abschlussdeckel: in Verbindung mit
externem Stoßdämpfer Y12
aH Energiedurchführung, pneumatisch,
Produktoption P2, P4, P8
aI Energiedurchführung, pneumatisch/
elektrisch, Produktoption E2P2,
P4E6, P8E8
bJ Verbindungsleitung NEBU von der
Energiedurchführung zum Nähe-
rungsschalter 
bA Verbindungsleitung NEBU von der
Energiedurchführung zur Steuerung

bB Zwischenposition, Produktop-
tion PS1
bC Anschlussdeckel für Druckluftan-
schlüsse
bD Stoßdämpfer DYSC-Y1F
8 Näherungsschalter SME-8/SMT-8M, längs in Nut einschiebbar
Beschreibung Typ Teile-Nr.
magnetisch Reed
Kabel, 2,5 m, 3-adrig SME-8-K-LED-24 150855
Stecker M8x1, 3-polig SME-8-S-LED-24 150857
magnetoresistiv
Kabel, 2,5 m, 3-adrig SMT-8M-A-PS-24V-E-2,5-OE 574335
Stecker M8x1, 3-polig SMT-8M-A-PS-24V-E-0,3-M8D 574334
8 Näherungsschalter SME-8M, von oben in Nut einsetzbar
Beschreibung Typ Teile-Nr.
magnetisch Reed
Kabel, 2,5 m, 3-adrig SME-8M-DS-24V-K-2,5-OE 543862
Kabel, 5 m, 3-adrig SME-8M-DS-24V-K-5,0-OE 543863
Stecker M8x1, 3-polig SME-8M-DS-24V-K-0,3-M8D 543861
bJ Verbindungsleitung NEBU, Eingang
Für Baugröße Beschreibung Typ Teile-Nr.
M8x1, 3-polig mit Kabel
16, 20 Dose gerade, 2,5 m NEBU-M8G3-K-2.5-LE3 541333
Dose gerade, 5 m NEBU-M8G3-K-5-LE3 541334
M8x1, 4-polig mit Kabel
25, 32, 35 Dose gerade, 2,5 m NEBU-M8G4-K-2.5-LE4 541342
Dose gerade, 5 m NEBU-M8G4-K-5-LE4 541343
M12x1, 5-polig mit Kabel
40 Dose gerade, 2,5 m NEBU-M12G5-K-2.5-LE4 550326
Dose gerade, 5 m NEBU-M12G5-K-5-LE4 541328
bA Verbindungsleitung NEBU
Für Baugröße Beschreibung Typ Teile-Nr.
M8x1, 4-polig mit Kabel
16, 20, 25, 32,
40
Dose gerade, 2,5 m NEBU-M8G4-K-2.5-LE4 541342
Dose gerade, 5 m NEBU-M8G4-K-5-LE4 541343
16, 20, 25, 32,
40
Dose gewinkelt, 2,5 m NEBU-M8W4-K-2.5-LE4 541344
Dose gewinkelt, 5 m NEBU-M8W4-K-5-LE4 541345
