DGSL
42 Änderungen vorbehalten – 2016/11
 ..
Pneumatische Antriebe > Antriebe mit Führungen > Schlittenantriebe >
Mini-Schlitten DGSL, doppeltwirkend
Bestellung – Grundtyp
003 Hub [mm] 002 Baugröße 002 Baugröße
8 10 12 16 20 8 10 12 16 20
004 elastische Dämpfung ohne metallische Endlage, beidseitig 004 progressive Stoßdämpfer, beidseitig
P P P P P Y3 Y3 Y3 Y3 Y3
10 543926 543942 543961 543983 544005
20 543927 543943 543962 543984 544006
30 543928 543944 543963 543985 544007 543938 543956 543977 543999 544023
40 543929 543945 543964 543986 544008 543939 543957 543978 544000 544024
50 543930 543946 543965 543987 544009 543940 543958 543979 544001 544025
80 543931 543947 543966 543988 544010 543941 543959 543980 544002 544026
100 543948 543967 543989 544011 543982 543960 543981 544003 544027
150 543968 543990 544012 543982 544004 544028
200 544013 544029

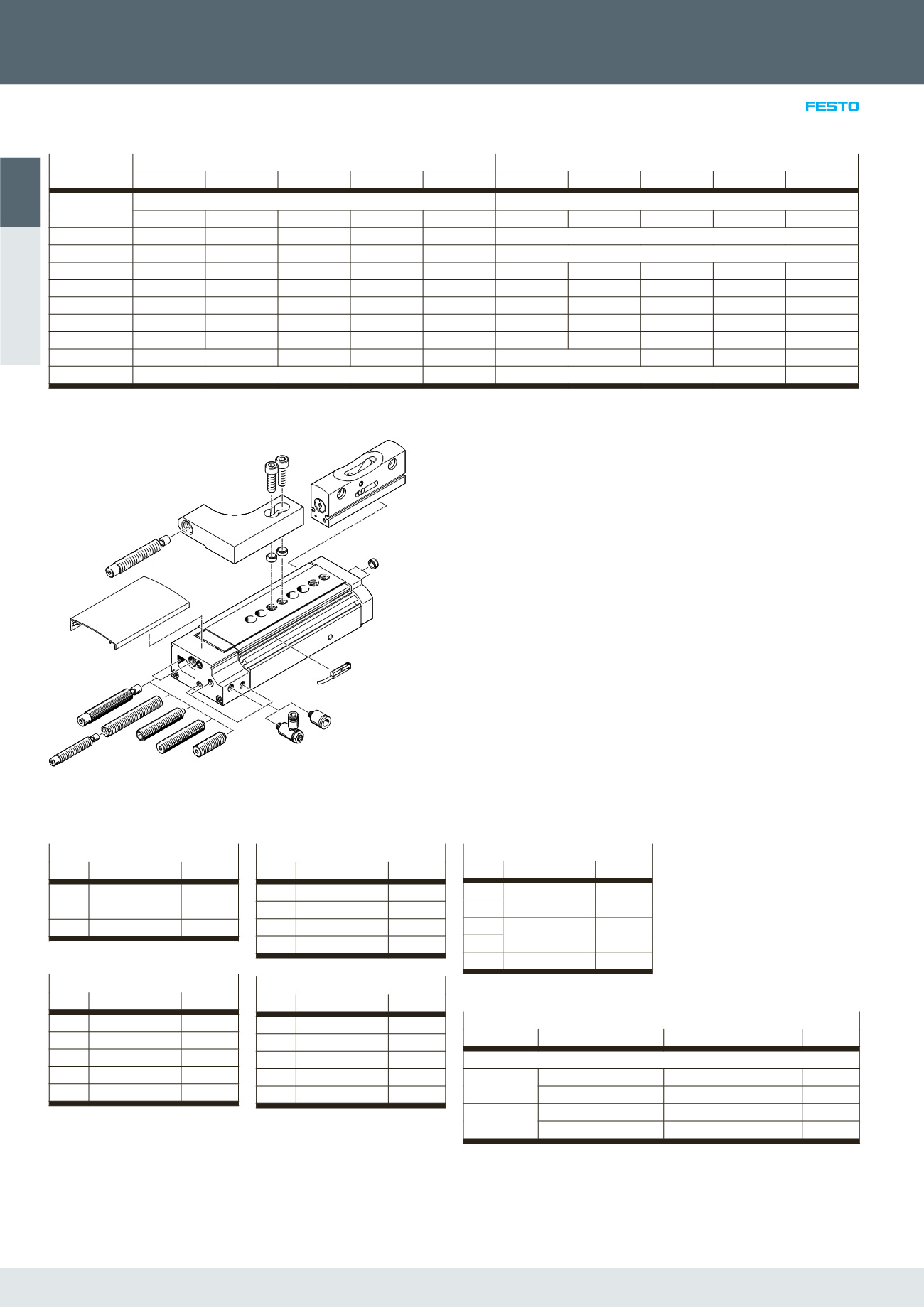

Zubehör
5/7/8/9/aJ
aB
aC
2 2
4
3
89
aJ
5
7
6
aA
1
1 Näherungsschalter SME-/SMT-10M

2 Zentrierhülse ZBH 
3 Drossel-Rückschlagventil GRLA

4 Steckverschraubung QSM 
5 Dämpfung mit Stoßdämpfer
Y3 
6 Reduzierhülse DAYH 
7 Stoßdämpfer DYSW 
8 Dämpfung E 
9 Dämpfung P 
aJ Dämpfung mit Anschlag P1 
aA Abdeckung DADS 
aB Stoßdämpferhalter DADP 
aC Zwischenpositionsmodul DADM

Verbindungshülse ZBV 
Verbindungsleitung NEBU
Verbindungen Antrieb/Antrieb

Verbindungen Antrieb/Greifer

2 Zentrierhülse ZBH 1)
Für Typ Teile-Nr.
8, 10,
12, 16
ZBH-7 186717
20 ZBH-9 150927
1) Packungseinheit 10 Stück
5/7 Stoßdämpfer Y3
Für Typ Teile-Nr.
8 DYSW-4-6-Y1F 548070
10 DYSW-5-8-Y1F 548071
12 DYSW-7-10-Y1F 548072
16 DYSW-8-14-Y1F 548073
20 DYSW-10-17-Y1F 548074
6 Reduzierhülse DAYH
Für Typ Teile-Nr.
10 DAYH-4 1165476
12 DAYH-5 1165480
16 DAYH-7 1165484
20 DAYH-8 1165488
9 Stoßdämpfer P
Für Typ Teile-Nr.
8 DYEF-M6-Y1 1179831
10 DYEF-M8-Y1 1179834
12 DYEF-M10-Y1 1179837
16 DYEF-M12-Y1 1179840
20 DYEF-M14-Y1 1179863
Verbindungshülse ZBV2)
Für Typ Teile-Nr.
8 ZBV-M4-7 548802
10
12 ZBV-M5-7 548803
16
20 ZBV-M6-9 548804
2) Packungseinheit 3 Stück
Verbindungsleitung NEBU
Für Baugröße Beschreibung Typ Teile-Nr.
M8x1, 3-polig mit Kabel
8, 10, 12, 16,
20
Dose gerade, 2,5 m NEBU-M8G3-K-2.5-LE3 541333
Dose gerade, 5 m NEBU-M8G3-K-5-LE3 541334
8, 10, 12, 16,
20
Dose gewinkelt, 2,5 m NEBU-M8W3-K-2.5-LE3 541338
Dose gewinkelt, 5 m NEBU-M8W3-K-5-LE3 541341
