Pneumatische Antriebe > Schwenkantriebe > Schwenkantriebe mit Schwenkflügel >
Schwenkantriebe DRVS, doppeltwirkend
Zubehör
2
3
5
6
aA
1
2
3
4
4
aB
6
1
7
5
9
8
aJ
6
aA
1
aB

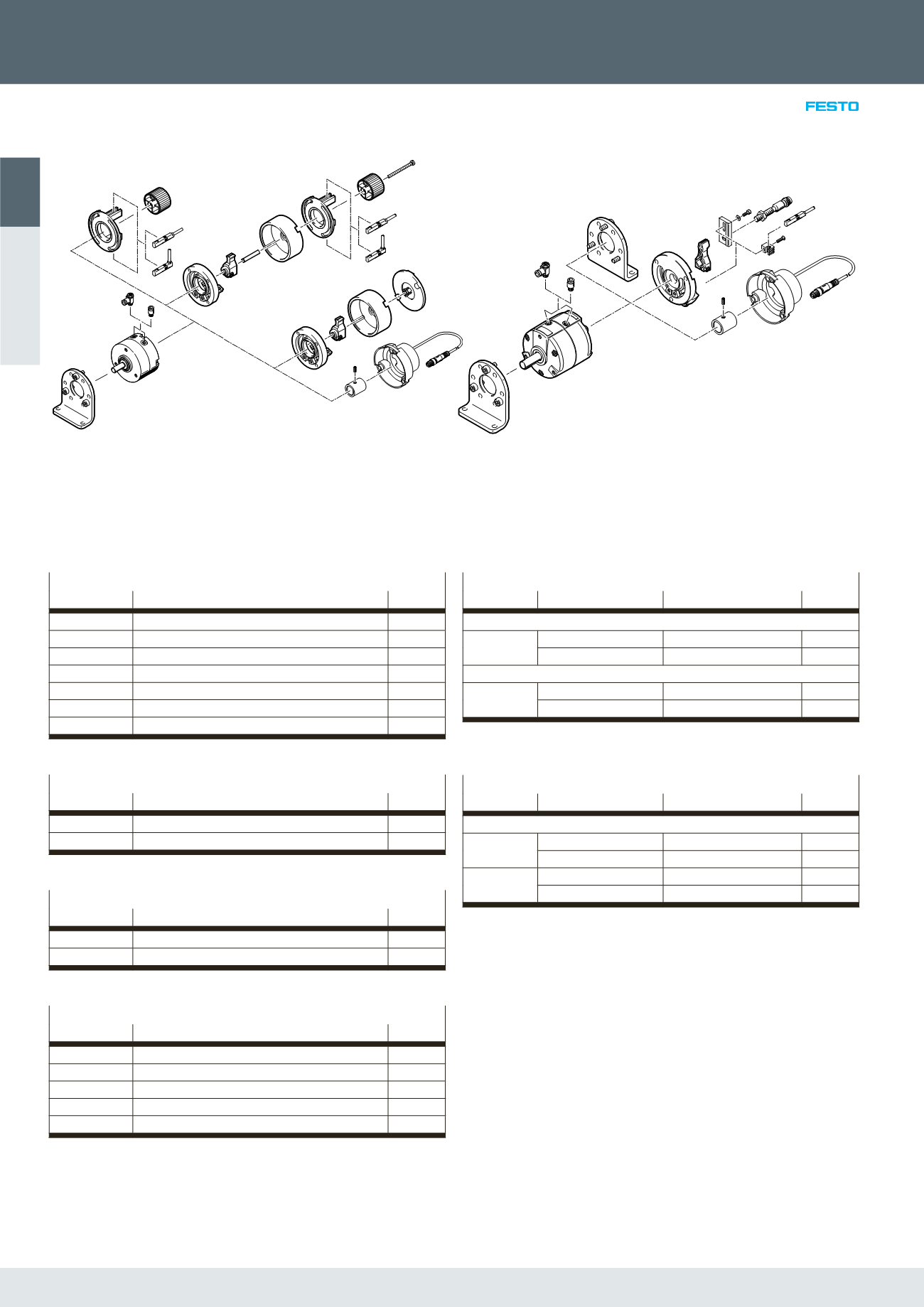

1 Fußbefestigung DAMH1) 
2 Befestigungsbausatz
WSM-…-SME-10 
3 Anschlagbausatz KSM 
4 Adapterbausatz DADP-AK 
5 Positionssensor SRBS 
6 Näherungsschalter
SME-/SMT-10 
7 Adapterbausatz DADP-ES 
8 Sensorhalter SL-DSM-S 
9 Sensorhalter SL-DSM-B 
aJ Näherungsschalter SIEN 
aA Drossel-Rückschlagventil GRLA

aB Steckverschraubung QS 
Verbindungsleitung NEBU
1) Baugröße 6,8: Die Fußbefestigung ist nur vorne montierbar.
5 1
1
7
5
9
8
aJ
6
aA
1
aB
Baugröße 6, 8 Baugröße 12 ... 40
1 Fußbefestigung DAMH
Für Baugröße Typ Teile-Nr.
6 DAMH-Q12-6 3371840
8 DAMH-Q12-8 3371841
12 DAMH-Q12-12 3371842
16 DAMH-Q12-16 3371843
25 DAMH-Q12-25 3371844
32 DAMH-Q12-32 3371845
40 DAMH-Q12-40 3371846
3 Anschlagbausatz KSM
Für Baugröße Typ Teile-Nr.
6 KSM-6 175833
8 KSM-8 175834
4 Adapterbausatz DADP-AK
Für Baugröße Typ Teile-Nr.
6 DADP-AK-Q1-6 3617044
8 DADP-AK-Q1-8 3617045
7 Anschlagbausatz DADP-ES
Für Baugröße Typ Teile-Nr.
12 DADP-ES-Q12-12 2536502
16 DADP-ES-Q12-16 2536503
25 DADP-ES-Q12-25 2536504
32 DADP-ES-Q12-32 2536505
40 DADP-ES-Q12-40 2536506
aJ Induktive Näherungsschalter SIEN
Für Baugröße Beschreibung Typ Teile-Nr.
Schließer, M5
12 ... 40 PNP, Kabel, 2,5 m SIEN-M5B-PS-K-L 150370
PNP, Stecker SIEN-M5B-PS-S-L 150371
Öffner, M5
12 ... 40 PNP, Kabel, 2,5 m SIEN-M8B-PS-K-L 150386
PNP, Stecker SIEN-M8B-PS-S-L 150387
aB Verbindungsleitung NEBU
Für Baugröße Beschreibung Typ Teile-Nr.
M8x1, 3-polig mit Kabel
6 ... 40 Dose gerade, 2,5 m NEBU-M8G3-K-2.5-LE3 541333
Dose gerade, 5 m NEBU-M8G3-K-5-LE3 541334
6 ... 40 Dose gewinkelt, 2,5 m NEBU-M8W3-K-2.5-LE3 541338
Dose gewinkelt, 5 m NEBU-M8W3-K-5-LE3 541341
