Für Sie ausgewählt: Produkte für die Fabrik- und Prozessautomation

37 / 250

1
DGC
35 2016/11 – Änderungen vorbehalten  ..
Pneumatische Antriebe > Kolbenstangenlose Zylinder >
Linearantriebe DGC, doppeltwirkend
Bestellung – Produktoptionen
Konfigurierbares
Produkt
Dieses Produkt und alle seine Produkt­
optionen können über den Konfigurator
bestellt werden.
Den Konfigurator finden Sie unter
Produkte auf
è
Geben Sie den Typ oder die Konfigura-
tions-Teile-Nr. im Suchfeld ein.
Konfigurations-Teile-Nr.
002 Kolben-∅ [mm] Typ Teile-Nr. 002Kolben- ∅ [mm] Typ Teile-Nr.
8 DGC-8-... 530906 32 DGC-32-... 532448
12 DGC-12-... 530907 40 DGC-40-... 532449
18 DGC-18-... 532446 50 DGC-50-... 532450
25 DGC-25-... 532447 63 DGC-63-... 532451
Zubehör
Änderungen vorbehalten – 2012/05 22 ..
Linearantriebe DGC
Doppeltwirkend
Bestellangaben – Varianten
Konfigurierbares
Produkt
Dieses Produkt und alle seine
Varianten können über den
Konfigurator bestellt werden.
Den Konfigurator finden Sie auf
der DVD unter Produkte oder
..
Geben Sie den Typ oder die
Konfigurations-Teile-Nr. im
Suchfeld ein.
Konfigurations-Teile-Nr.
∅ Typ Teile-Nr.
8 DGC-8-... 530906
12 DGC-12-... 530907
18 DGC-18-... 532446
25 DGC-25-... 532447
32 DGC-32-... 532448
40 DGC-40-... 532449
50 DGC-50-... 532450
63 DGC-63-... 532451

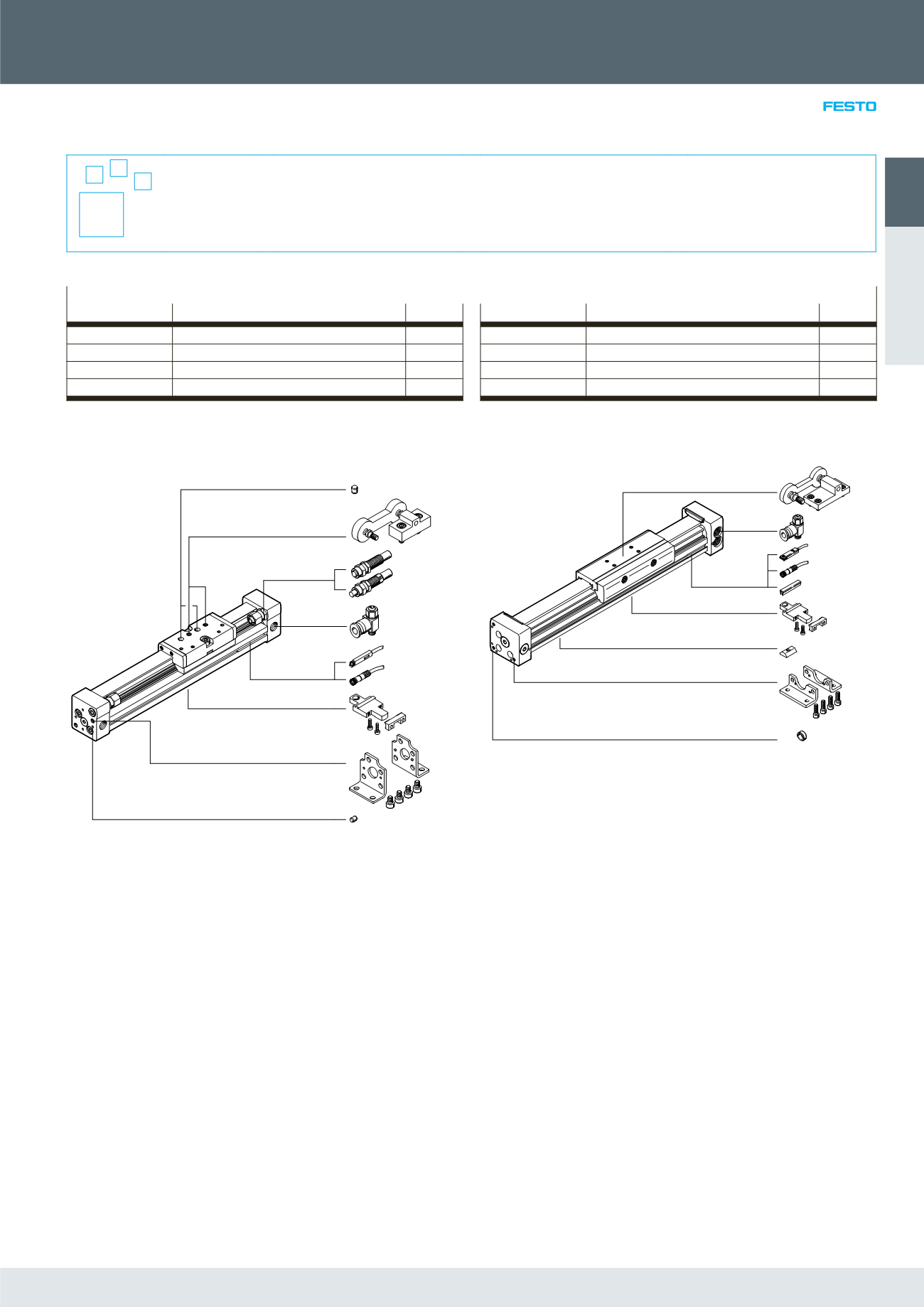

Zubehör
DGC-8/-12 DGC-18 ... 63
1
2
3 1)
4 1)
5
6
7
8
9
aJ
aA
aB
2
5
6
7
8
9
aJ
1 Zentrierstift ZBS1)
2 Mitnehmer FKC 23
3 Stoßdämpfer YSR ysr
4 Stoßdämpfer W-DGC
23
5 Drossel-Rückschlagventil
A 41
6 Näherungsschalter
SME-/SMT-8 sme-8,
SME-/SMT-10 sme-10,
SME-/SMT 99,
SME-/SMT- sme-10m
7 Verbindungsleitung NEBU
26
8 Profilbefestigung MU 23
9 Fußbefestigung H 23
aJ Zentrierstift/-hül ZBS/ZBH
23
aA Nutabdeckung ABP-S abp
aB Nutenstein HMBN 23
1) Im Lieferumfang des Antriebs enthalten
1
1 Zentrierstift ZBS1)
2 Mitnehmer FKC 
3 Stoßdämpfer YSR 
4 Stoßdämpfer YSRW-DGC

5 Drossel-Rückschlagventil GRLA

6 Näherungsschalter
SME-/SMT-8 
SME-/SMT-10 
SME-/SMT-8M 
SME-/SMT-10M 
7 Verbindungsl itung NEBU 
8 Profilbef stigun MUC 
9 Fußbefestigung HPC 
aJ Zentrierstift/-hülse ZBS/ZBH

aA Nutabdeckung ABP-S 
aB Nutenstein HMBN 
1) Im Lieferumfang des Antriebs enthalten
