VSVA, ISO 15407-1
120
Änderungen vorbehalten – 2016/11
www.festo.com/catalogue / ...Ventile > Elektrisch und pneumatisch betätigte Wegeventile > Norm-Wegeventile >

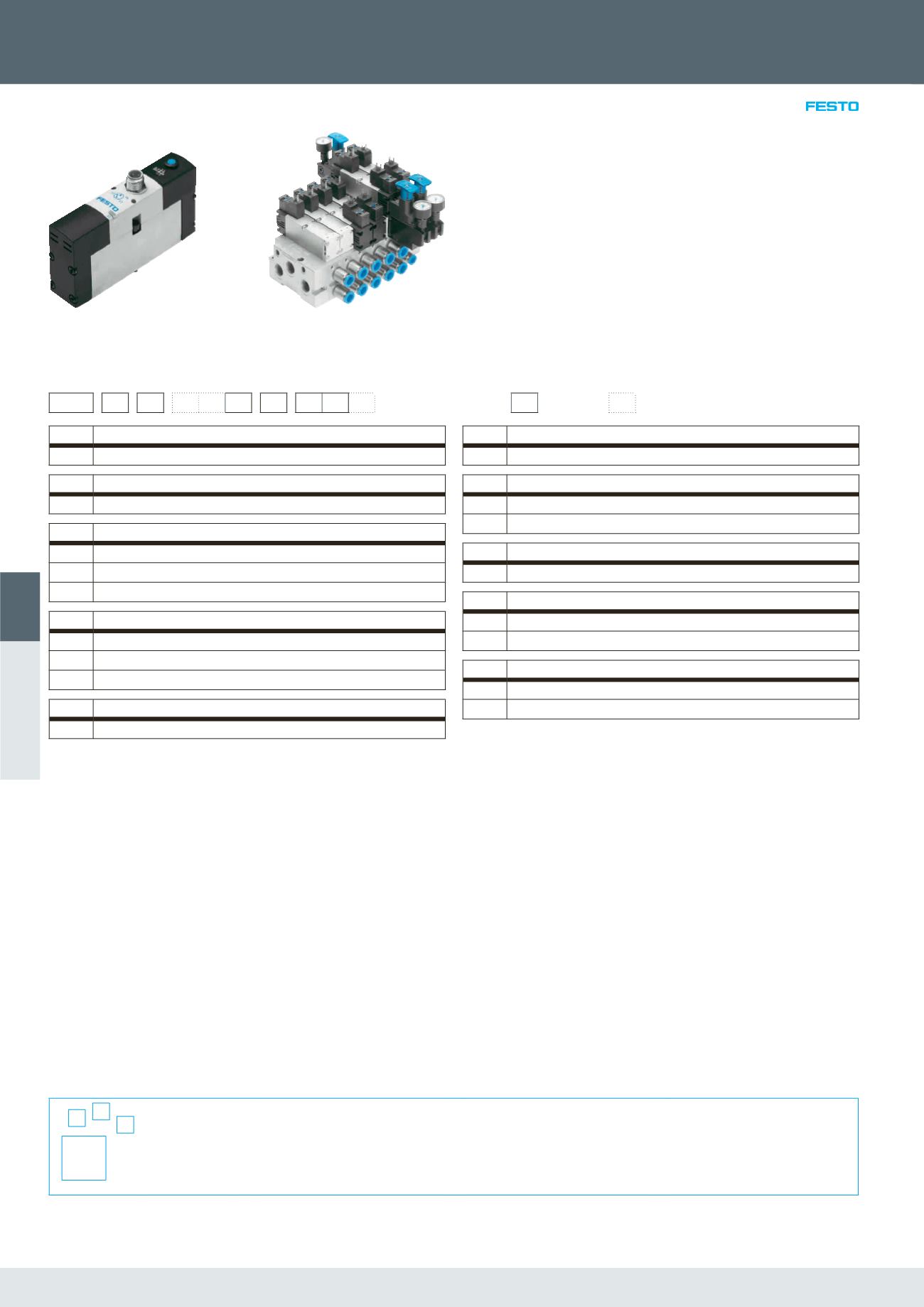

Magnetventil VSVA, ISO 15407-1
• Hochleistungsventile in robustem
Metallgehäuse
• Normventile Baubreite 18/26 mm,
Durchfluss bis 1400 l/min
• Batteriemontage mit Größenmix
möglich
• Elektrischer Anschluss mit Rundsteck-
dose oder Würfelsteckdose
• Komplettes, durchgängiges Ventilpro-
gramm
• Umfassende Höhenverkettung: Druck-
regler-, Drossel-, Vertikaldruckabsperr-
platte u.a.
Bestellschlüssel
001
002
003
004 005 006
007
008 009 010
VSVA – B – –
H – – 1
Legende:
Muss-Angabe
Kann-Angabe
001
Typ
VSVA
Normventile ISO 15407-1
002
Ventilausführung
B
Anschlussplattenventil
003
Ventilfunktion
M52
5/2-Wegeventil, monostabil
B52
5/2-Wegeventil, bistabil
P53E
5/3-Wegeventil, monostabil, Mittelstellung entlüftet
004
Rückstellart
–
ohne, bistabiles Ventil
A
pneumatische Feder
M
mechanische Feder
005
Steuerluftversorgung
–
intern
006
Handhilfsbetätigung
H
mit Handhilfsbetätigung
007
Pneumatischer Anschluss (Baubreite)
A1
ISO-Größe 01, Baubreite 26 mm
A2
ISO-Größe 02, Baubreite 18 mm
008
Nennbetriebsspannung
1
24 V DC
009
Elektrischer Anschluss
C1
Form C nach EN 175301-803
R5
Zentralstecker M12x1
010
Signalzustandsanzeige
–
ohne
L
LED (integriert)
Produktoptionen
D52 5/2-Wegeventil, bistabil mit
Dominanz bei 14
P53C 5/3 Wegeventil, Mittelstellung
geschlossen
P53U 5/3 Wegeventil, Mittelstellung
belüftet
T32C 2x 3/2-Wegeventil, Ruhestellung
geschlossen
T32U 2x 3/2-Wegeventil, Ruhestellung
offen
T32H 2x 3/2-Wegeventil, Ruhestellung
1x offen, 1x geschlossen
T32F 2x 3/2-Wegeventil, Ruhestellung
offen, Reversbetrieb
T32N 2x 3/2-Wegeventil, Ruhestellung
geschlossen, Reversbetrieb
T32W 2x 3/2-Wegeventil, Ruhestellung
1x offen, 1x geschlossen, Revers-
betrieb
T22C 2x 2/2-Wegeventil, Ruhestellung
geschlossen
Z
Steuerluftversorgung extern
Betriebsspannung
24 V AC, 110 V AC, 230 V AC, 12 V DC
Elektrischer Anschluss
R2 Zentralstecker M8x1
R3 Einzelstecker M12
P1 ohne Vorsteuerventil
Positionserkennung
APC Näherungsschalter PNP mit
offenem Leitungsende
APP Näherungsschalter PNP mit
Stecker M8
ANC Näherungsschalter NPN mit
offenem Leitungsende
ANP Näherungsschalter NPN mit
Stecker M8
Bestellung – Produktoptionen
Konfigurierbares
Produkt
Dieses Produkt und alle seine Produkt
optionen können über den Konfigurator
bestellt werden.
Den Konfigurator finden Sie unter
Produkte auf
è
www.festo.com/catalogue/ ...Geben Sie den Typ oder die Konfigura-
tions-Teile-Nr. im Suchfeld ein.
