VUVS
122
Änderungen vorbehalten – 2016/11
www.festo.com/catalogue / ...Produktoptionen
Ventilfunktionen:
M32U 3/2-Wegeventil, monostabil, offen
P53U 5/3-Wegeventil, belüftet
P53E 5/3-Wegeventil, entlüftet
Steuerluftversorgung:
Z extern
Handhilfsbetätigung:
S verdeckt
H tastend
Pneumatischer Anschluss:
Á
NPT,
¼
NPT,
Å
NPT
Steckanschluss 4 … 12 mm, Steckan-
schluss
Â
'' …
y
''
Entlüftung:
QN Mit Verschraubung
U1 Schalldämpfer mit Metallgehäuse
U3 Schalldämpfer mit Polymergehäuse
Nennbetriebsspannung:
24 V AC, 230 V AC, 230/240 V AC,
12 V DC, 110/120 V AC
Schutzart Elektrik:
S8 IP67
Ventile > Elektrisch und pneumatisch betätigte Wegeventile > Universelle Wegeventile >

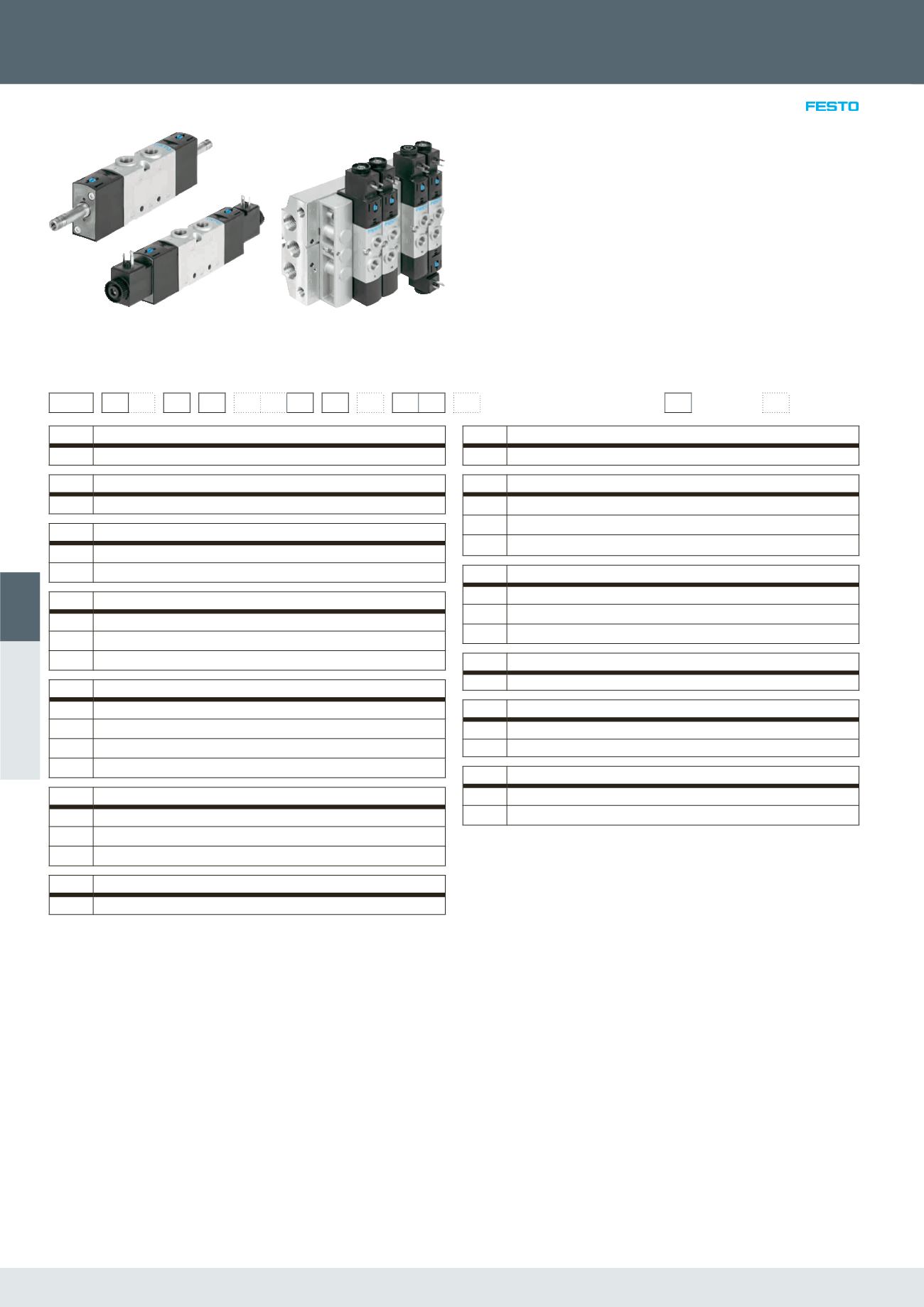

Magnetventile VUVS
• Baubreite der Ventile 20 (21 mm), 25
(26,5 mm), Durchfluss bis 1300 l/min
• Muffenventile als Einzelventile oder
Batterieventile einsetzbar
• Variable Druckzonen
• Universalventil, robust und langlebig
• Kostengünstig ohne Einschränkungen
der Leistungsdaten
• Als Ventilbatterie VTUS einsetzbar
Bestellschlüssel
001
002 003
004
005
006 007 008
009
010
011 012
013
VUVS – L
– – –
D – – – 1
–
Legende:
Muss-Angabe
Kann-Angabe
001
Typ
VUVS
Magnetventil
002
Wegeventilart
L
Muffenventil
003
Konstruktionsprinzip
–
Kolbenschieber mit Dichtpatrone
K
Kolbenschieber mit Dichtring
004
Baugröße
20
Baubreite der Ventile 21 mm
25
Baubreite der Ventile 26,5 mm
30
Baubreite der Ventile 31 mm
005
Ventilfunktionen
B52
5/2-Wegeventil, bistabil
M52
5/2-Wegeventil, monostabil
P53C
5/3-Wegeventil, monostabil, Mittelstellung geschlossen
M32C
3/2-Wegeventil, Ruestellung geschlossen
006
Rückstellart
–
ohne, bei Ventilfunktion B52 und P53
A
pneumatische Feder bei Ventilfunktion T32 und M52
M
mechanische Feder bei Ventilfunktion T32, M52 und P53C
007
Steuerluftversorgung
–
intern
008
Handhilfsbetätigung
D
tastend, ohne Zubehör rastend
009
Pneumatischer Anschluss
G18
Gewinde G
x
G14
Gewinde G¼
G38
Gewinde G
Å
010
Schnittstelle Ventilvorsteuerung
–
Standard
F7
mit Ankerrohr 8 mm, kurz
F8
mit Ankerrohr 8 mm, Standard
011
Nennbetriebsspannung
1
24 V DC
012
Elektrischer Anschluss
C1
Anschlussbild Form C, nach EN 175301
B2
Anschlussbild Form B, Industriestandard
013
Ausführung
–
erweiterte Merkmale
S
fokussierte Merkmale
