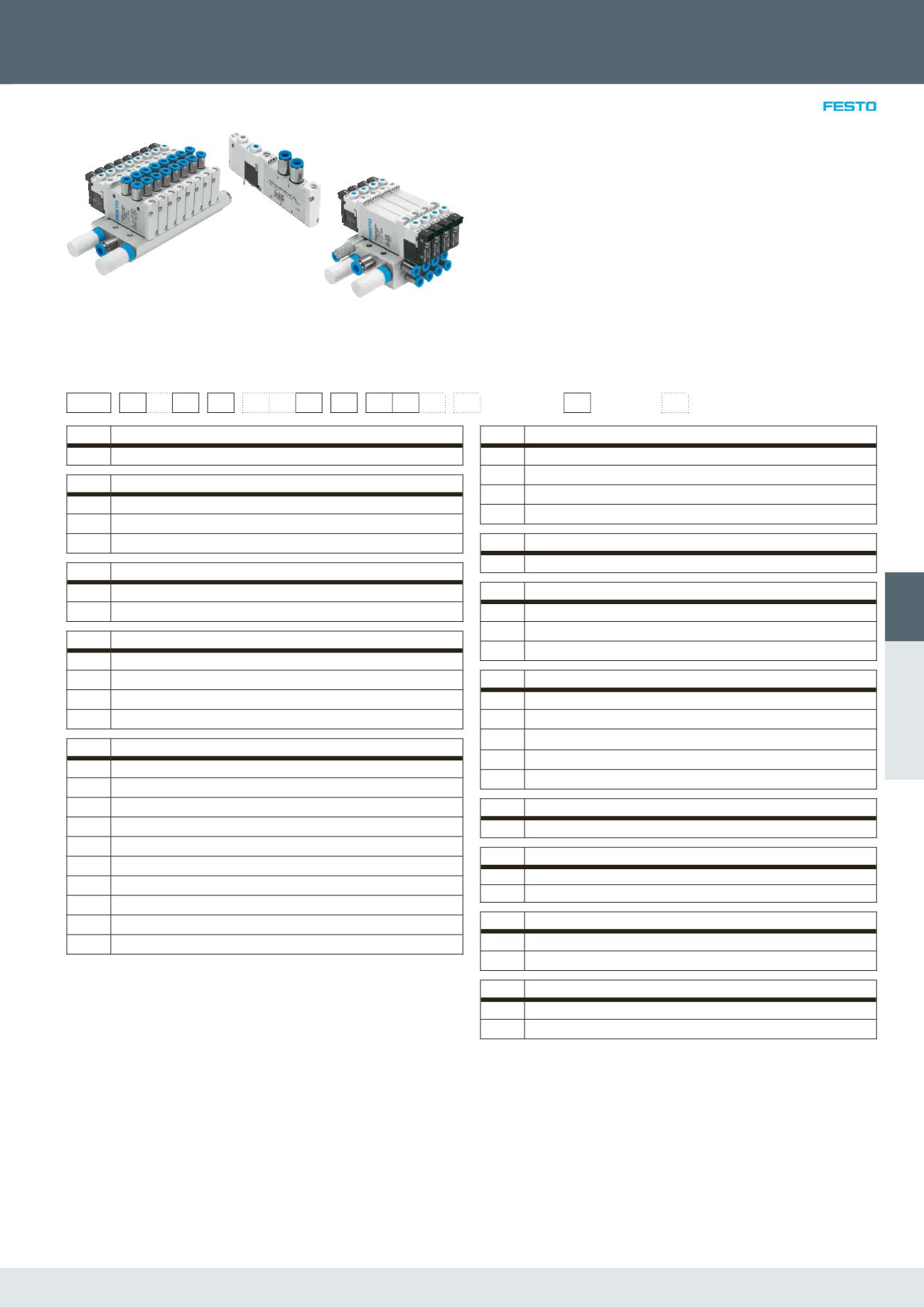

VUVG
127 2016/11 – Änderungen vorbehalten 
Produktoptionen
Betriebsspannung:
5 V DC, 12 VC
Pneumatischer Anschluss
Q6 Steckanschluss 6 mm/G¼
Q8 Steckanschluss 8 mm/G¼
Q10 Steckanschluss 10 mm/G¼
T14 Steckanschluss ¼"
T38 Steckanschluss Å"
T516 Steckanschluss Ä"
Entlüftung
U Schalldämpfer
QN mit Verschraubungen
Elektrischer Anschluss:
H3 Anschlussbild H, vertikaler
Stecker
S2 Anschlussbild S, horizontaler
Stecker
S3 Anschlussbild S, vertikaler
Stecker
L... mit Litzen
K... mit Kabel
R1 M8 Einzelstecker, 4-polig
P3 ohne elektrische Anschlussplatte
T1 Plug-in
Z externe Steuerzuluft
Muffenventil VUVG-L10 mit Dichtung
VABD-L1-10X Anschlussplattenventil VUVG-B10
Halbmuffenventil VUVG-S10
Bestellschlüssel
001 002 003 004 005 006 007 008 009 010 011 012 013
VUVG – – – – – 1 – Legende: Muss-Angabe Kann-Angabe
001 Typ
VUVG Wegeventil für Standardanwendungen
002 Wegeventilart
B Anschlussplattenventil
S Halbmuffenventil
L Muffenventil/Einzelventil
003 Konstruktionsprinzip
– Kolbenschieber mit Dichtpatrone
K Kolbenschieber mit Dichtring
004 Baugröße
10 Größe 10
14 Größe 14
10A Größe 10, abweichender Durchfluss
18 Größe 18
005 Ventilfunktion
B52 5/2-Wegeventil, bistabil
M52 5/2-Wegeventil, monostabil
P53C 5/3-Wegeventil, monostabil, Mittelstellung geschlossen
P53E 5/3-Wegeventil, monostabil, Mittelstellung entlüftet
P53U 5/3-Wegeventil, monostabil, Mittelstellung belüftet
T32C 2x 3/2-Wegeventil, Ruestellung geschlossen
T32H 2x 3/2-Wegeventil, 1x Ruestellung geschlossen, 1x offen
T32U 2x 3/2-Wegeventil, Ruestellung offen
M32C 3/2-Wegeventil, Ruestellung geschlossen
M32U 3/2-Wegeventil, Ruestellung offen
006 Rückstellart
– ohne, bei Ventilfunktion B52 und P53
A pneumatische Feder bei Ventilfunktion T32 und M52
M mechanische Feder bei Ventilfunktion T32 und M52
R pneumatische/mechanische Feder bei Ventilfunktion M52
007 Steuerluftversorgung
– intern
008 Handhilfsbetätigung
H tastend
S verdeckt
T tastend, rastend
009 Pneumatischer Anschluss
M5 Gewinde M5
M7 Gewinde M7
G18 Gewinde Gx
G14 Gewinde G¼
F Flansch/Anschlussplatte
010 Nennbetriebsspannung
1 24 V DC
011 Elektrischer Anschluss
R8 M8 Einzelstecker, 3-polig
H2 Anschlussbild H, horizontaler Stecker
012 Signalzustandsanzeige
– ohne
L LED (integriert)
013 Ausführung
– erweiterte Merkmale
S fokussierte Merkmale
Ventile > Elektrisch und pneumatisch betätigte Wegeventile > Universelle Wegeventile >
Magnetventile VUVG
• Anschlusstechnik über elektrische
Anschlussplatte (E-Box)
• Spezifische I-Port Schnittstelle von
Festo für Feldbusknoten
• IO-Link Modus zum Direktanschluss an
einen übergeordneten IO-Link Master
• Festo spezifische I-Port Schnittstelle
mit Interlock
• Variabler Multipolanschluss mittels
Sub-D oder Flachbandkabel
• Robuste und langlebige Komponenten
aus Metall
• Reversible Kolbenschieberventile, bis
zu 24 Ventilplätze
