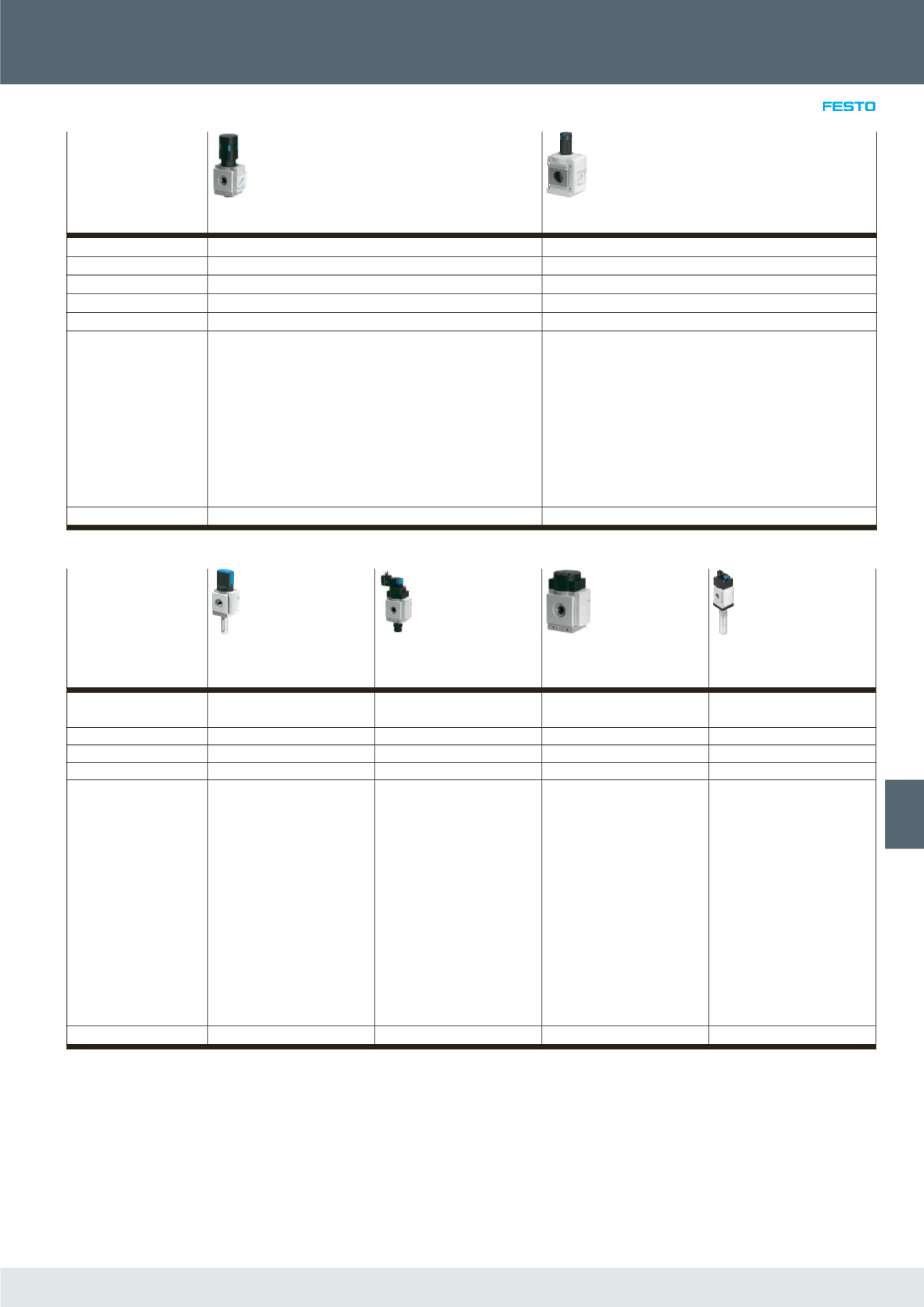

Druckluftaufbereitung >
Produktübersicht
167 2016/11 – Änderungen vorbehalten  ..
Regler: Baureihe MS
Druckregelventile
MS4-LR, MS6-LR, MS9-LR
Druckregelventile
MS12-LR
Pneumatischer Anschluss 1 G1/8, G1/4, G3/8, G1/2 Anschlussplatte
Normalnenndurchfluss 1000 ... 30000 l/min 12000 ... 22000 l/min
Druckregelbereich 0.3 ... 16 bar 0.15 ... 16 bar
Betriebsdruck 0.8 ... 20 bar 0.8 ... 21 bar
Max. Druckhysterese 0.25 ... 0.4 bar 0.04 ... 0.4 bar
Beschreibung • Hohe Durchflussleistung bei geringem Druckabfall
• Gute Regelcharakteristik mit kleiner Hysterese und Primärdruck-
Kompensation
• Mit oder ohne Sekundärentlüftung lieferbar
• Abschließbarer Drehknopf
• Optionaler Drucksensor und Drehknopfmanometer
• Baugrößen 4, 6, 9
• Hohe Durchflussleistung bei geringem Druckabfall
• Gute Regelcharakteristik mit kleiner Hysterese und Primärdruck-
Kompensation
• Mit Sekundärentlüftung
• Abschließbarer Drehknopf
• MS12-LR-...-PO: pneumatisch betätigt (Druckbereich wird durch
Vorsteuerregler bestimmt)
• MS12-LR-...-PE6: elektrisch betätigt (Vorsteuerung durch
Proportional-Druckregelventil)
• Baugröße: 12
 Seite/ online
Einschalt- und Druckaufbauventile: Baureihe MS
Einschaltventile
MS4-EM1, MS6-EM1, MS9-EM,
MS12-EM
Einschaltventile
MS4-EE, MS6-EE, MS9-EE,
MS12-EE
Druckaufbauventile
MS4-DL, MS6-DL, MS12-DL
Druckaufbau- und Entlüftungs-
ventile
MS6-SV-C
Pneumatischer Anschluss 1 Batterie-Modul, G1/8, G1/4,
G3/8, G1/2
Batterie-Modul, G1/8, G1/4,
G3/8, G1/2
Batterie-Modul, G1/8, G1/4,
G3/8, G1/2
G1/2
Normalnenndurchfluss 1200 ... 32000 l/min 1000 ... 32000 l/min 1000 ... 42000 l/min 5700 l/min
Betriebsdruck 0 ... 20 bar 3 ... 18 bar 2 ... 20 bar 3 ... 10 bar
Betätigungsart manuell elektrisch pneumatisch elektrisch
Beschreibung • Manuelles 3/2-Wege-Ventil zum
Be- und Entlüften von pneuma-
tischen Anlagen
• Am Anschluss 3 kann ein
Schalldämpfer angebracht bzw.
die Abluft gefasst werden
• Schaltstellung sofort erkennbar
• Optional mit Manometer und
Drucksensor
• Baugröße: 4, 6, 9, 12
• Elektrisches 3/2-Wege-Ventil
zum Be- und Entlüften von
pneumatischen Anlagen
• Am Anschluss 3 kann ein
Schalldämpfer angebracht bzw.
die Abluft gefasst werden
• Versorgungsspannung 24 V DC,
110, 230 V AC
• Optional mit Manometer und
Drucksensor
• Mit Magnetspule, ohne Steck-
dose
• Baugrößen: 4, 6, 9, 12
• 2/2-Wege-Ventil zum langsamen
Belüften von pneumatischen
Anlagen (zur Verwendung mit
Einschaltventilen EM1 und EE)
• Zum sanften Druckaufbau
• Einstellbare Druckaufbauzeit
• Baugrößen: 4, 6, 12
• Geeignet für Anwendungen mit
hohem Durchfluss bei
begrenztem Bauraum mit mitt-
leren Sicherheitsanforderungen
bis Steuerungskategorie 1,
Performance Level c
• Zum sanften Belüften und
schnellem Entlüften von Anlage-
teilen (Single Channel)
• Einstellbarer Druckumschalt-
punkt
• Wahlweise mit Schalldämpfer
• Versorgungsspannung 24 V DC
• Baugröße 6
 Seite/ online
