1
ADN
19 2016/11 – Änderungen vorbehalten  ..

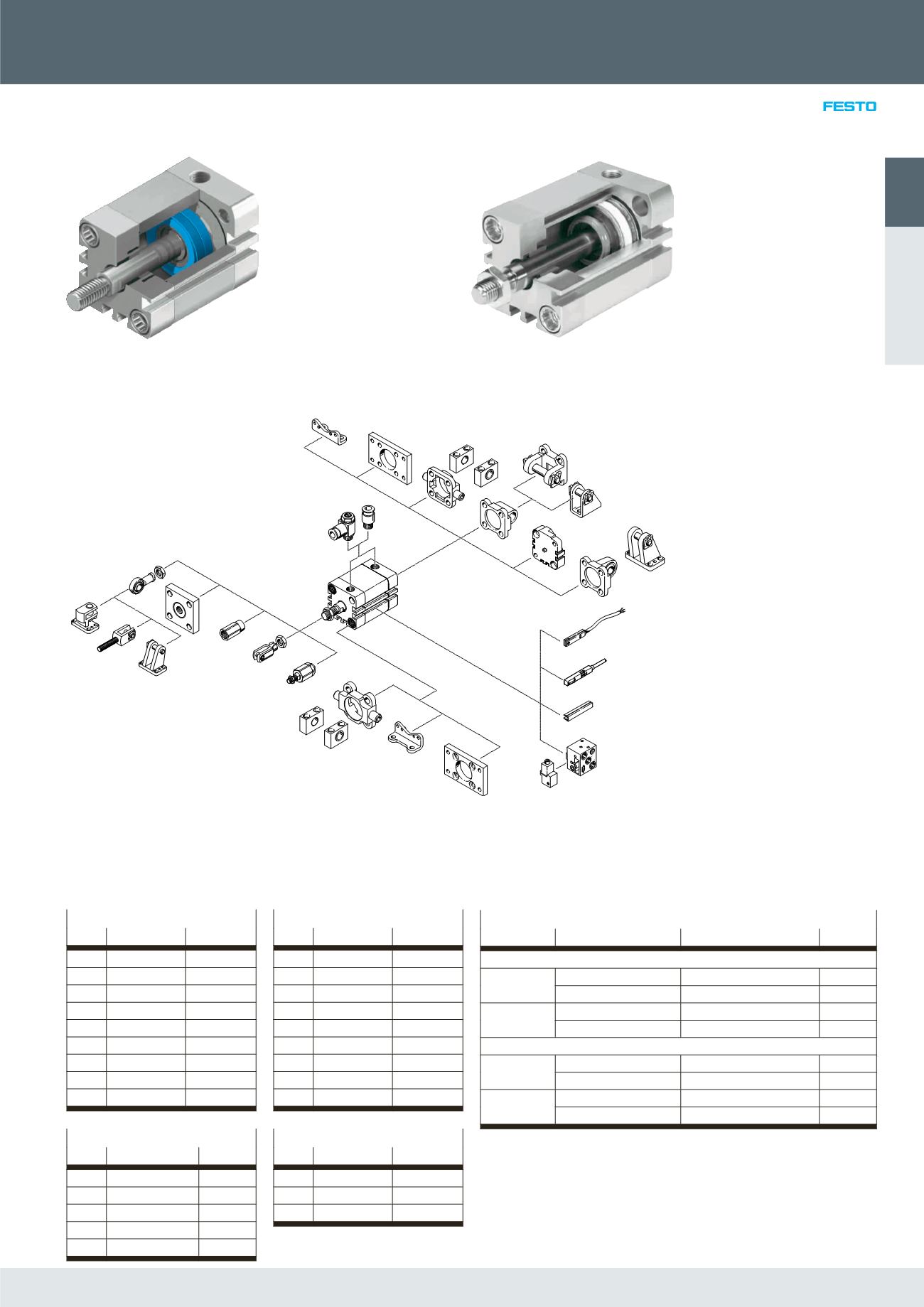

Pneumatische Antriebe > Kolbenstangenzylinder > Kurzhubzylinder und Kompaktzylinder >
Kompaktzylinder ADN, ISO 21287, doppeltwirkend
P- und PPS-Dämpfung
ADN-32-...-A-P-A
Kompaktzylinder ADN-32-...-A-P-A mit
– – Kolbenstangen-Außengewinde,
– – elastische Dämpfungsringe/-platten
beidseitig und
– – Positionserkennung für Näherungs-
schalter
ADN-32-...-A-PPS-A
Kompaktzylinder ADN-32-...-A-PPS-A mit
– – Kolbenstangen-Außengewinde,
– – pneumatische Dämpfung beidseitig
selbsteinstellend und
– – Positionserkennung für Näherungs-
schalter
Zubehör
Kompaktzylinder ADN, ISO 21287
Doppeltwirkend
Zubehör
1
2
3
4
5
6
7
8
9
aJ
aA
aB
aC
aD
aE
aF
aG
aH
aI
bJ
1
2
4
3
bA
bB
bC
bD
aJ
1 Fußbefestigung HNA 17
2 Flanschbefestigung FNC
14
3 Schwenkzapfen ZN 14
4 Lagerstück LNZG
5 Schwenkflans SNCL 14
6 Schwenkflansch SNCB 14
7 erbock LBN 11
8 Mehrstellungsbaus DPNA
17
9 Schwenkflansch SNCS
cs
aJ Lagerbock LBG lb
aA Drossel-Rückschlagventil
41, GRLZ grlz
aB Steckverschraubung QS
114
aC Näherungsschalter
SME-/SMT-8 sme
Verbindungsleitung NEBU
aD gsschalter
SME-/SMT-8M 99,
Verbindungsleitung NEBU
26
aE Nutabdeckung ABP-5-S
abp-5
aF Näherungs alter SMPO-8E
smpo-8e
aG Befestigungsbausatz
SMB-8E smb-8e
aH Gelenkkopf SGS 38
aI Kupplungsstück K /KSZ
ksg
bJ Adapter AD adapter ad
bA Gabelkopf SG 38
bB Flexo-Kupplung FK 38
bC Lagerbock quer LQG 14
bD Gabelkopf SGA 17
1 Fußbefestigung HNA
Für ∅ Typ Teile-Nr.
12 HNA-12 537237
16 HNA-16 537238
20 HNA-20 537239
25 HNA-25 537240
32 HNA-32 537241
40 HNA-40 537242
50 HNA-50 537243
63 HNA-63 537244
80 HNA-80 537249
100 HNA-100 537250
8 Mehrstellungsbausatz DPNA
Für ∅ Typ Teile-Nr.
12 DPNA-12 537263
16 DPNA-16 537264
20 DPNA-20 537265
25 DPNA-25 537266
32 DPNA-32 537267
40 DPNA-40 537268
50 DPNA-50 537269
63 DPNA-63 537270
80 DPNA-80 537271
100 DPNA-100 537272
bD Gabelkopf SGA
Für ∅ Typ Teile-Nr.
32 SGA-M10x1,25 32954
40
50 SGA-M12x1,25 10767
63
80 SGA-M16x1,25 10768
100
Pneumatische Antriebe > Kolbenstangenzylinder > Kurzhubzylinder und Kompaktzylinder >
1 Fußbefestigung HNA 
2 Flanschbefestigung FNC 
3 Schwenkzapfen ZNCF 
4 Lagerstück LNZG 
Schwenkflansch SNCL
6 Schwenkflansch SNCB 
7 Lagerbock LBN 
8 Mehrstellungsbausatz DPNA
9 Schwenkflansch SNCS 
aJ Lagerbock LBG 
aA Drossel-Rückschlagventil GRLA/GLRZ

aB Steckverschraubung QS 
aC Näherungsschalter SME-/SMT-8

Verbindungsleitung NEBU 
aD Näherungsschalter SME-/SMT-8M

Verbindungsleitung NEBU 
aE Nutabdeckung ABP-5-S 
aF Näherungsschalter SMPO-8E

aG Befestigungsbausatz SMB-8E

aH Gelenkkopf SGS 
aI Kupplungsstück KSG/KSZ 
bJ Adapter AD 
bA Gabelkopf SG 
bB Flexo-Kupplung FK 
bC Lagerbock quer LQG è
bD Gabelkopf SGA
1 Fußbefestigung HNA
Für ∅ Typ Teile-Nr.
12 HNA-12 537237
16 HNA-16 537238
20 HNA-20 537239
25 HNA-25 537240
32 HNA-32 537241
40 HNA-40 537242
50 HNA-50 537243
63 HNA-63 537244
80 HNA-80 537249
9 Schwenkflansch SNCS
Für ∅ Typ Teile-Nr.
32 SNCS-32 174397
40 SNCS-40 174398
50 SNCS-50 174399
63 SNCS-63 174400
80 SNCS-80 174401
8 Mehrstellungsbausatz DPNA
Für ∅ Typ Teile-Nr.
12 DPNA-12 537263
16 DPNA-16 537264
20 DPNA-20 537265
25 DPNA-25 537266
32 DPNA-32 537267
40 DPNA-40 537268
50 DPNA-50 537269
63 DPNA-63 537270
80 DPNA-80 537271
bD Gabelkopf SGA
Für ∅ Typ Teile-Nr.
32, 40 SGA-M10x1,25 32954
50, 63 SGA-M12x1,25 10767
80 SGA-M16x1,25 10768
aC/aD Verbindungsleitung NEBU
Für Baugröße Beschreibung Typ Teile-Nr.
M8x1, 3-polig mit Kabel
12 ... 125 Dose gerade, 2,5 m NEBU-M8G3-K-2.5-LE3 541333
Dose gerade, 5 m NEBU-M8G3-K-5-LE3 541334
12 ... 125 Dose gewinkelt, 2,5 m NEBU-M8W3-K-2.5-LE3 541338
Dose gewinkelt, 5 m NEBU-M8W3-K-5-LE3 541341
M12x1, 5-polig mit Kabel
12 ... 125 Dose gerade, 2,5 m NEBU-M12G5-K-2.5-LE3 541363
Dose gerade, 5 m NEBU-M12G5-K-5-LE3 541364
12 ... 125 Dose gewinkelt, 2,5 m NEBU-M12W5-K-2.5-LE3 541367
Dose gewinkelt, 5 m NEBU-M12W5-K-5-LE3 541370
