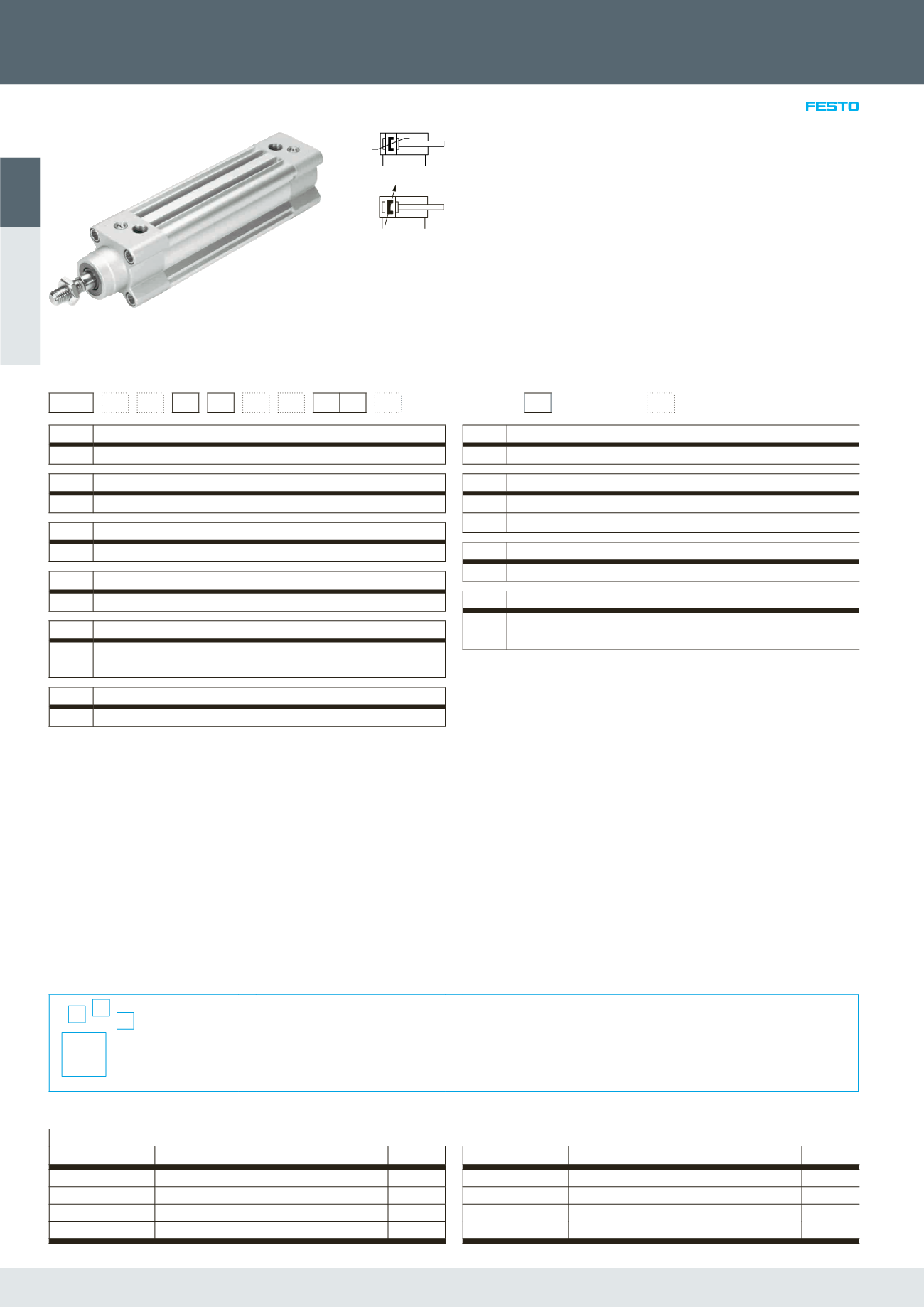

Normzylinder DSBC, ISO 15552, doppeltwirkend
• Hub bis 2 800 mm
• Hohe Flexibilität aufgrund der Varian-
tenvielfalt
• Umfangreiches Zubehör erlaubt die
Lösung nahezu aller Einbausituationen
• Ausgewählte Typen nach ATEX Richt-
linie für explosionsfähige Atmo-
sphären

Produktoptionen
100, 125 mm Kolben-∅
1 ... 2 800 mm variabler Hub
Q Mit Verdrehsicherung
L Laufeigenschaft reibungsarm
U konstant langsame Bewegung
L1 Leichtlauf für Balanceranwen-
dungen
C Feststelleinheit angebaut
E1 Endlagenverriegelung beidseitig
E2 Endlagenverriegelung bei ausge-
fahrener Kolbenstange
E3 Endlagenverriegelung bei einge-
fahrener Kolbenstange
T durchgehende Kolbenstange
F Innengewinde an der Kolben-
stange
D3 Sensornut an 3 Seiten
P elastische Dämpfungsringe/-
platten beidseitig
R3 hoher Korrosionsschutz
T1 warmfeste Dichtungen max.
120°C
T3 Tieftemperatur
T4 warmfeste Dichtungen max.
150°C
P2 Faltenbalg am Lagerdeckel
A1 erhöhte chemische Beständigkeit
A2 Hartabstreifer
A3 für Trockenlauf geeignet
A6 Metallabstreifer
EX4 Zulassung EU (II 2GD)
…E Kolbenstangenverlängerung
…L Kolbenstangengewindeverlänge-
rung
Bestellung – Produktoptionen
Konfigurierbares
Produkt
Dieses Produkt und alle seine Produkt­
optionen können über den Konfigurator
bestellt werden.
Den Konfigurator finden Sie unter
Produkte auf
è
Geben Sie den Typ oder die Konfigura-
tions-Teile-Nr. im Suchfeld ein.
Konfigurations-Teile-Nr.
004 Kolben-∅ [mm] Typ Teile-Nr. 004 Kolben-∅ [mm] Typ Teile-Nr.
32 DSBC-...-32-...-A-... 1463250 80 DSBC-...-80-...-A-... 1463495
40 DSBC-...-40-...-A-... 1461995 100 DSBC-...-100-...-A-... 1463520
50 DSBC-...-50-...-A-... 1463770 125 DSBC-...-125-...-A-... 1722457
63 DSBC-...-63-...-A-... 1463475
Bestellschlüssel – Grundtyp
001 002 003 004 005 006 007 008 009 010
DSBC – – – – – – – A – N3 Legende: Muss-Angabe Kann-Angabe
001 Typ
DSBC doppeltwirkender Normzylinder
002 Verdrehsicherung
– ohne Verdrehsicherung
003 Laufeigenschaften
– Standard
004 Kolben- ∅ [mm]
... 32, 40, 50, 63, 80
005 Hub [mm]
... 20, 25, 30, 40, 50, 60, 70, 80, 100, 125, 150, 160, 200, 250, 300, 320,
400, 500
006 Kolbenstangenart
– einseitig
007 Kolbenstangengewindeart
– Außengewinde
008 Dämpfung
PPV pneumatische Dämpfung, beidseitig einstellbar
PPS pneumatische Dämpfung, beidseitig selbsteinstellend
009 Positionserkennung
A für Näherungsschalter
010 Norm
– basierend auf ISO 15552
N3 entspricht ISO 15552
