DSBG
23 2016/11 – Änderungen vorbehalten  ..
Produktoptionen
32 ... 125 mm Kolben-∅
Q mit Verdrehsicherung
L Laufeigenschaft reibungsarm
U konstant langsame Bewegung
L1 Leichtlauf für Balanceranwen-
dungen
V Mittenschwenkbefestigung zent-
risch geklemmt
F Innengewinde an der Kolben-
stange
T durchgehende Kolbenstange
P elastische Dämpfungsringe/-
platten beidseitig
PPS pneumatische Dämpfung beid-
seitig selbsteinstellend
R3 hoher Korrosionsschutz
T1 Temperaturbereich warmfest,
max. 120°C
T3 Tieftemperatur
T4 Temperaturbereich warmfest,
max. 150°C
P2 Faltenbalg am Lagerdeckel
A2 Hartabstreifer
A3 für Trockenlauf geeignet
A6 Metallabstreifer
EX4 Zulassung EU (II 2GD)
…V Schwenkbefestigungsposition
…L Kolbenstangengewindeverlänge-
rung
M36 Kolbenstangengewinde M36
M42 Kolbenstangengewinde M42
M48 Kolbenstandgengewinde M48
B1 integrierte Stehbolzen beidseitig
B2 integrierte Stehbolzen am Lager-
deckel
B3 integrierte Stehbolzen am
Abschlussdeckel
Bestellung – Produktoptionen
Konfigurierbares
Produkt
Dieses Produkt und alle seine Produkt­
optionen können über den Konfigurator
bestellt werden.
Den Konfigurator finden Sie unter
Produkte auf
è
Geben Sie den Typ oder die Konfigura-
tions-Teile-Nr. im Suchfeld ein.
Konfigurations-Teile-Nr.
003 Kolben-∅ [mm] Typ Teile-Nr. 003Kolben- ∅ [mm] Typ Teile-Nr.
160 DSBG-160-...-PPVA-N3 2035926 250 DSBG-250-...-PPVA-N3 2865078
200 DSBG-200-...-PPVA-N3 2389803 320 DSBG-320-...-PPVA-N3 3150987

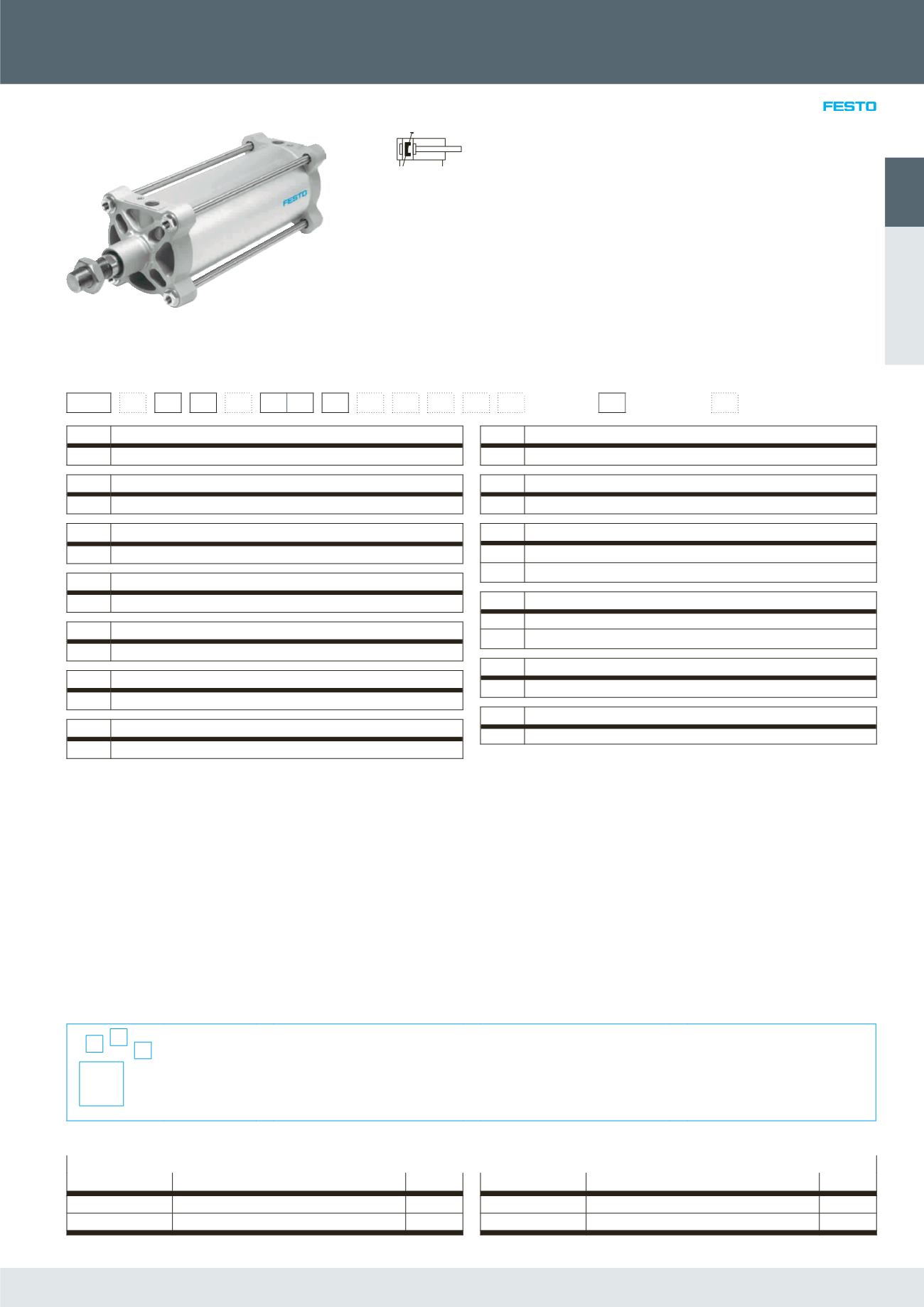

Pneumatische Antriebe > Kolbenstangenzylinder > Normbasierte Zylinder >
Normzylinder DSBG, ISO 15552, doppeltwirkend
• Hub bis 2 700 mm
• Hohe Flexibilität aufgrund der Varian-
tenvielfalt
• Umfangreiches Zubehör erlaubt die
Lösung nahezu aller Einbausituationen
• Ausgewählte Typen nach ATEX Richt-
linie für explosionsfähige Atmo-
sphären

Bestellschlüssel
001 002 003 004 005 006 007 008 009 010 011 012 013
DSBG – – – – – PPV A – N3 – – – – Legende: Muss- Angabe Kann-Angabe
001 Typ
DSBG doppeltwirkender Normzylinder
002 Mittenschwenkbefestigung
– ohne Verdrehsicherung
003 Kolben-∅ [mm]
... 160, 200, 250, 320
004 Hub [mm]
... 1 ... 2700
005 Kolbenstangenart
– einseitig
006 Dämpfung
PPV pneumatische Dämpfung beidseitig einstellbar
007 Positionserkennung
A für Näherungsschalter
008 Norm
N3 entspricht ISO 15552
009 Temperaturbereich
– Standard
010 Schwenkzapfenbefestigungsposition
– ohne
...Y formschlüssig verschraubt 198 ... 2483 mm
011 Kolbenstangenverlängerung
– ohne
...E 1 … 500 mm
012 Kolbenstangengewinde
– Standard
013 Integrierte Stehbolzen
– ohne
