Pneumatische Verbindungstechnik > Verschraubungen > Steckverschraubungen >

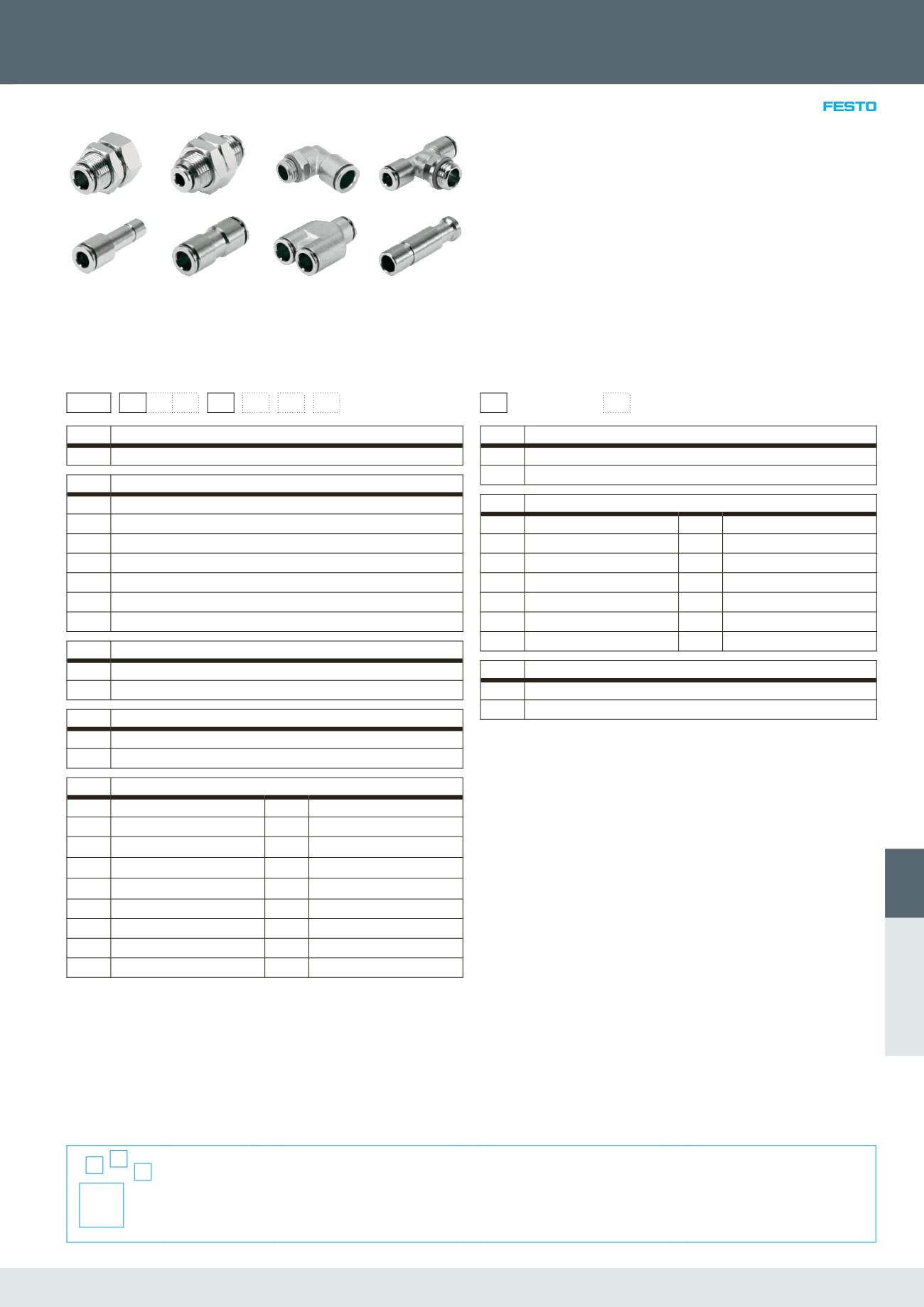

Steckverschraubungen NPQH
• Vollmetallsteckverschraubung/-verbin-
dung aus Messing, chemisch vernickelt
• Hohe Korrosionsbeständigkeit und
Chemikalienresistenz
• FDA-konform für die Nahrungsmittel-
und Verpackungsindustrie
• Für Pneumatikanwendungen mit einem
Temperaturbereich bis 150 °C und
einem Druckbe reich bis 20 bar
NPQH-T-G14-Q6-P10
NPQH-D-Q8-E-P10 NPQH-D-S8-Q6-P10 NPQH-Y-Q10-E-P10 NPQH-P-S8-P10
NPQH-H-G18F-Q8-P10 NPQH-H-Q4-E-P10 NPQH-L-G14-Q10-P10
Bestellschlüssel
001 002 003 004 005 006 007 008
NPQH – – – – – Muss-Angabe Kann-Angabe
001 Typ
NPQH Vollmetallsteckverschraubung
002 Bauform
B Verschlussschraube
D gerade
H Schott-Steckverbindung
L L-Form
P Blindstopfen
T T-Form
Y Y-Form
003 Zusatzeigenschaften
– ohne
L lang
004 Montageart
– Standard
K Innensechskant
005 Pneumatischer Anschluss 1
M5 M-Gewinde M5 Q10 Steckanschluss 10 mm
M7 M-Gewinde M7 Q12 Steckanschluss 12 mm
G18 G-Gewinde Gx Q14 Steckanschluss 14 mm
G14 G-Gewinde G¼ S4 Steckhülse 4 mm
G38 G-Gewinde GÅ S6 Steckhülse 6 mm
G12 G-Gewinde G½ S8 Steckhülse 8 mm
Q4 Steckanschluss 4 mm S10 Steckhülse 10 mm
Q6 Steckanschluss 6 mm S12 Steckhülse 12 mm
Q8 Steckanschluss 8 mm S14 Steckhülse 14 mm
006 Anschlussart
– Standard
F Innengewinde
007 Pneumatischer Anschluss 2
– ohne Q14 Steckanschluss 14 mm
E gleiche Größe wie Anschluss 1 S4 Steckhülse 4 mm
Q4 Steckanschluss 4 mm S6 Steckhülse 6 mm
Q6 Steckanschluss 6 mm S8 Steckhülse 8 mm
Q8 Steckanschluss 8 mm S10 Steckhülse 10 mm
Q10 Steckanschluss 10 mm S12 Steckhülse 12 mm
Q12 Steckanschluss 12 mm S14 Steckhülse 14 mm
008 Packungsmenge
– 1 Stück
P10 10 Stück
Produktoptionen
Zusatzeigenschaften:
S schwenkbar
LS lang, schwenkbar
Bestellung – Produktoptionen
Konfigurierbares
Produkt
Dieses Produkt und alle seine Produkt­
optionen können über den Konfigurator
bestellt werden.
Den Konfigurator finden Sie unter
Produkte auf
è ..
Geben Sie den Typ oder die Konfigura-
tions-Teile-Nr. im Suchfeld ein.
