Für Sie ausgewählt: Produkte für die Fabrik- und Prozessautomation

233 / 250

15
Prozessautomation >
Produktübersicht
231 2016/11 – Änderungen vorbehalten  ..

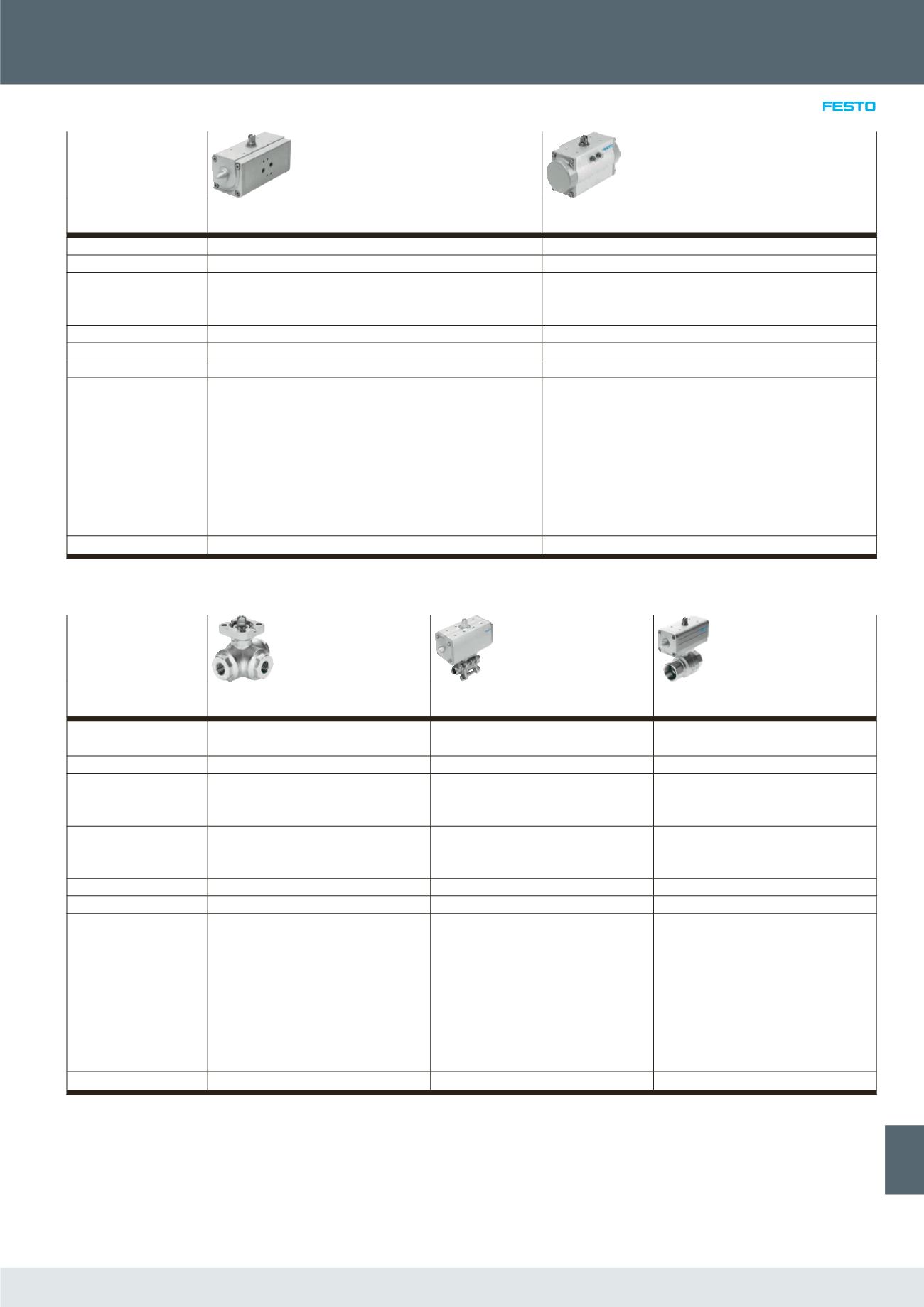

Schwenkantriebe
Schwenkantriebe
DAPS
Schwenkantriebe
DFPD
Konstruktiver Aufbau Joch-Kinematik Zahnstange/Ritzel
Funktionsweise doppeltwirkend, einfachwirkend doppeltwirkend, einfachwirkend
Baugröße Stellantrieb 0008,0015, 0030, 0053, 0060, 0090, 0106, 0120, 0180, 0240,
0360, 0480, 0720, 0960, 1440, 1920, 2880, 3840, 4000, 5760,
8000
10, 20, 40, 80, 120, 160, 240, 300, 480
Flanschbohrbild F03, F04, F05, F07, F10, F12, F14, F16, F25 F03, F04, F05, F0507, F0710, F1012
Betriebsdruck 1 ... 8.4 bar 2 ... 8 bar
Umgebungstemperatur -50 ... 150 °C -20 ... 80 °C
Beschreibung • Hohe Losbrechmomente
• Zugelassen nach Richtlinie 2014/34/EU (ATEX)
• Flanschbohrbild nach ISO 5211
• Montagelochbild nach VDI/VDE 3845
• Optional mit Handrad als Handnotbetätigung
• Korrosionsbeständige Variante aus Edelstahl
• Konstantes Drehmoment über den gesamten Drehwinkelbereich von
90°
• Beidseitiger Armaturenanschluss nach ISO 5211
• Auf alle Prozess-Ventile montierbar über Druckentlastungsnut
• Montagelochbild nach VDI/VDE 3845
• Robustes, trittsicheres und reinigungsfreundliches Aluminium-
Gehäuse
• Lange Lebensdauer, geringer Verschleiß
• Erhöhter Korrosionsschutz
 Seite/ online
Kugelhähne und Kugelhahneinheiten
Kugelhähne
VZBA
Kugelhahn-Antriebseinheiten
VZBA
Kugelhahn-Antriebseinheiten
VZPR
Konstruktiver Aufbau 2-Wege-Kugelhahn, 3-Wege-Kugelhahn,
L-Bohrung, T-Bohrung
2-Wege-Kugelhahn, 3-Wege-Kugelhahn,
L-Bohrung, Schwenkantrieb, T-Bohrung
2-Wege-Kugelhahn, Schwenkantrieb
Betätigungsart mechanisch pneumatisch pneumatisch
Nennweite 8 mm, 10 mm, 15 mm, 20 mm, 25 mm,
32 mm, 40 mm, 50 mm, 65 mm, 80 mm, 100
mm
8 mm, 10 mm, 15 mm, 20 mm, 25 mm,
32 mm, 40 mm, 50 mm, 65 mm, 80 mm, 100
mm
15 mm, 20 mm, 25 mm, 32 mm, 40 mm,
50 mm, 63 mm
Anschluss Armatur Rp1/4, Rp3/8, Rp1/2, Rp3/4, Rp1, Rp1 1/4,
Rp1 1/2, Rp2, Rp2 1/2, Rp3, Rp4,
Schweißenden/Schweißenden
Rp1/4, Rp3/8, Rp1/2, Rp3/4, Rp1, Rp1 1/4,
Rp1 1/2, Rp2, Rp2 1/2, Rp3, Rp4,
Schweißenden/Schweißenden
Rp1/4, Rp3/8, Rp1/2, Rp3/4, Rp1, Rp1 1/4,
Rp1 1/2, Rp2, Rp2 1/2
Durchfluss Kv 7 ... 1414 m³/h 7 ... 1414 m3/h 5.9 ... 535 m³/h
Mediumstemperatur -10 ... 200 °C -10 ... 200 °C -20 ... 150 °C
Beschreibung • Automatisierbarer 2- oder 3-Wege Kugel-
hahn
• Edelstahl-Ausführung
• Ausblasgesicherte Welle
• Manuelle Betätigung über Handhebel
möglich
• Anschlussgewinde nach DIN 2999
• Aufbauflansch nach ISO 5211
• ATEX-Zulassung für Zone 1, 21, 2, 22
• Kugelhahn-Antriebseinheit mit doppelt-
oder einfachwirkendem Schwenkantrieb
• Kugelhahn in Edelstahl-Ausführung
• NAMUR-Anschlussbild für Magnetventile/
Sensorboxen nach VDI/VDE 3845
• Durchfluss in beiden Richtungen vollständig
gesperrt oder geöffnet
• ATEX-Zulassung für Zone 1, 21, 2, 22
• Kugelhahn-Antriebseinheit mit doppeltwir-
kenden Schwenkantrieb
• Kugelhahn in Messing-Ausführung
• NAMUR-Anschlussbild für Magnetventile/
Sensorboxen nach VDI/VDE 3845
• Durchfluss in beide Richtungen vollständig
gesperrt oder geöffnet
 Seite/ online
