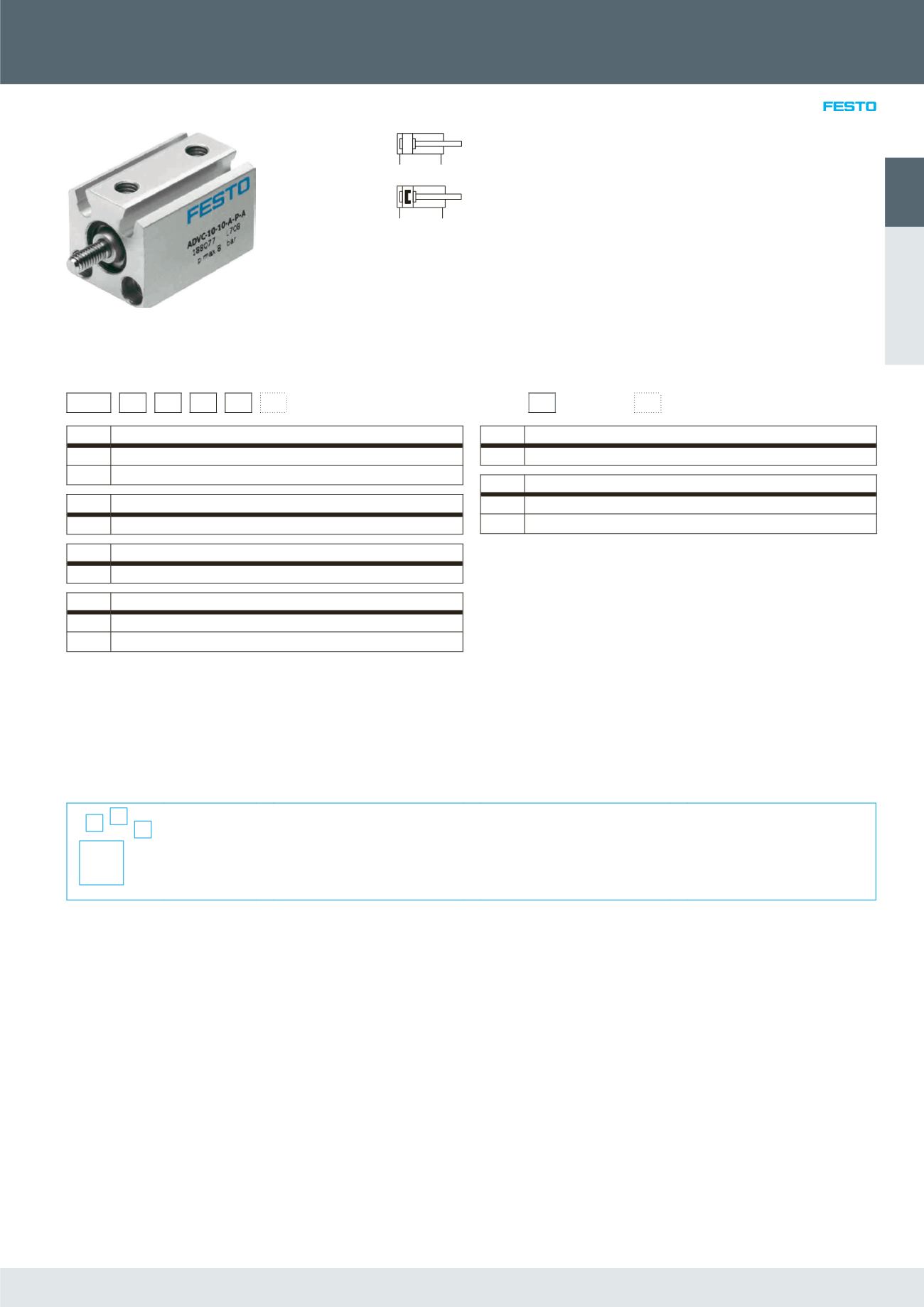

ADVC, AEVC
29 2016/11 – Änderungen vorbehalten  ..
Produktoptionen
4 ... 100 mm Kolben-∅
– ohne Kolbenstangengewinde
Bestellung – Produktoptionen
Konfigurierbares
Produkt
Dieses Produkt und alle seine Produkt­
optionen können über den Konfigurator
bestellt werden.
Den Konfigurator finden Sie unter
Produkte auf
è
Geben Sie den Typ oder die Konfigura-
tions-Teile-Nr. im Suchfeld ein.
Pneumatische Antriebe > Kolbenstangenzylinder > Kurzhubzylinder und Kompaktzylinder >
Kurzhubzylinder ADVC, AEVC, doppeltwirkend/einfachwirkend
• Große Spannkräfte bei kleiner
Baugröße
• Ab ∅ 32 mm mit Befestigungslochbild
nach ISO 15552
• Applikationsgerechte Gehäuse- und
Kolbenstangenvarianten
• Druckluftanschlüsse und Profilnut für
Näherungsschalter auf einer Seite
Bestellschlüssel – Grundtyp
001 002 003 004 005 006
– – – – P – Legende: Muss-Angabe Kann-Angabe
001 Typ
ADVC doppeltwirkender Kurzhubzylinder
AEVC einfachwirkender Kurzhubzylinder
002 Kolben-∅ [mm]
... 12, 16, 20, 25, 32, 40, 50, 63
003 Hub [mm]
... 5, 10, 15, 20, 25
004 Kolbenstangengewinde
A Außengewinde
I Innengewinde
005 Dämpfung
P elastische Dämpfungsringe/-platten beidseitig
006 Positionserkennung
– ohne Positionserkennung
A für Näherungsschalter
