DSNU
27 2016/11 – Änderungen vorbehalten  ..
Pneumatische Antriebe > Kolbenstangenzylinder > Normbasierte Zylinder >

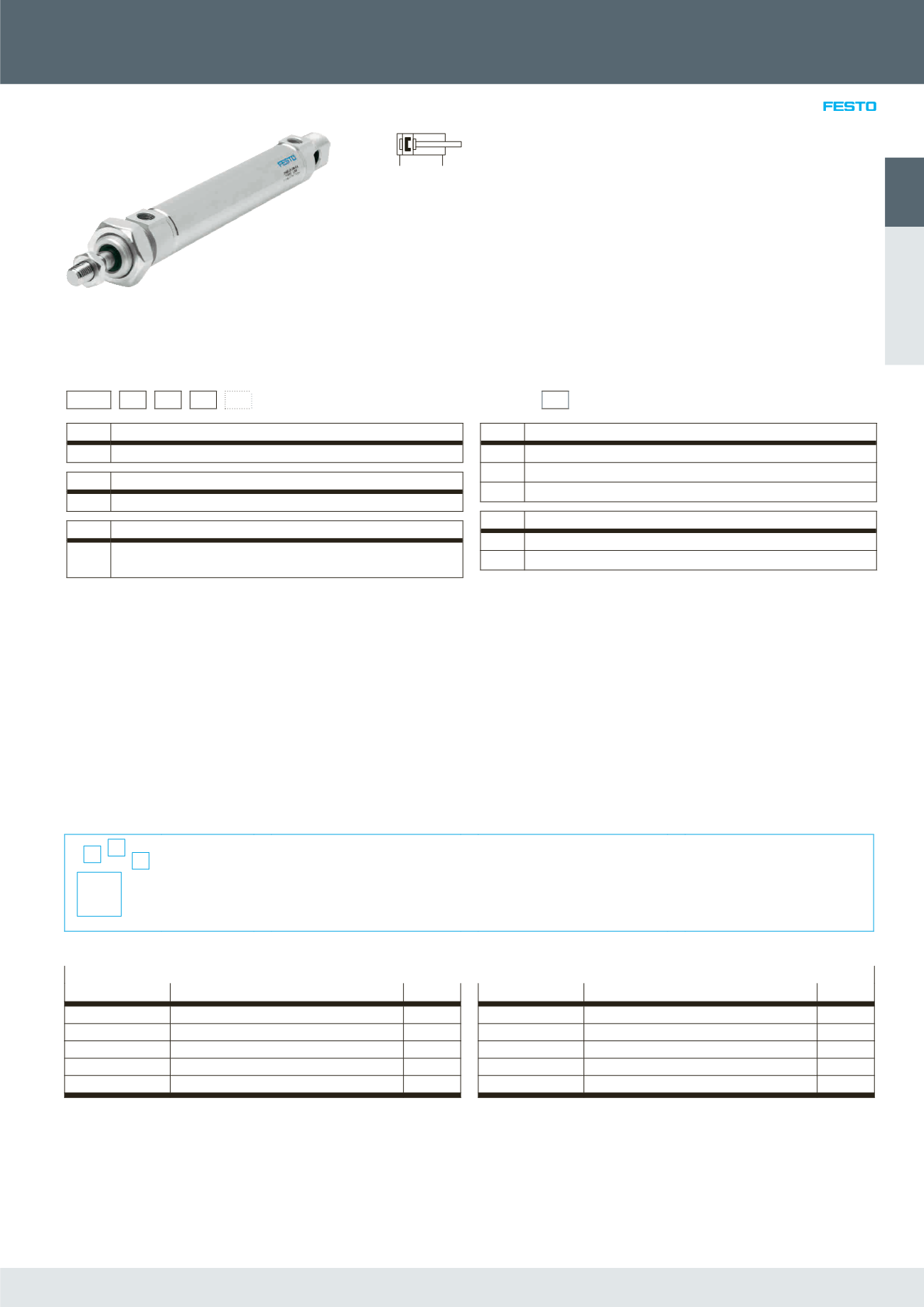

Rundzylinder DSNU, ISO 6432, doppeltwirkend
• Durchmesser 8 ... 25 mm: ISO 6432
• Für höchste Anforderungen an Laufei-
genschaften, Lebensdauer und Belast-
barkeit
• Universeller Einsatz durch individuelle
Varianten
• Umfangreiches Zubehör
• Ausgewählte Typen nach ATEX Richt-
linie für explosionsfähige Atmo-
sphären

Produktoptionen
8 ... 63 mm Kolben-∅
1 ... 500 mm variabler Hub
MQ alternativer Zylinderdeckel plan,
Anschluss quer
MA alternativer Zylinderdeckel plan,
anschluss axial
MH alternativer Zylinderdeckel Direkt-
montage
Q mit Verdrehsicherung
S2 durchgehende Kolbenstange
KP mit Feststelleinheit
K8 verlängerte Kolbenstange
S6 warmfeste Dichtungen max. 120 °C
K2 verlängertes Kolbenstangen-Außen-
gewinde
K3 Innengewinde an der Kolbenstange
K5 Sondergewinde an der Kolbenstange
K6 verkürztes Kolbenstangen-Außen­
gewinde
S10 slow speed (Konstantlauf)
S11 low friction (Leichtlauf )
R3 hoher Korrosionsschutz
R8 Abstreifer
Bestellung – Produktoptionen
Konfigurierbares
Produkt
Dieses Produkt und alle seine Produkt­
optionen können über den Konfigurator
bestellt werden.
Den Konfigurator finden Sie unter
Produkte auf
è
Geben Sie den Typ oder die Konfigura-
tions-Teile-Nr. im Suchfeld ein.
Konfigurations-Teile-Nr.
002 Kolben-∅ [mm] Typ Teile-Nr. 002 Kolben-∅ [mm] Typ Teile-Nr.
8 DSNU-8-... 193986 25 DSNU-25-... 193991
10 DSNU-10-... 193987 32 DSNU-32-... 193992
12 DSNU-10-... 193988 40 DSNU-40-... 193993
16 DSNU-16-... 193989 50 DSNU-50-... 193994
20 DSNU-20-... 193990 63 DSNU-63-... 193995
Bestellschlüssel – Grundtyp
001 002 003 004 005
DSNU – – – – Legende: Muss-Angabe
001 Typ
DSNU doppeltwirkender Normzylinder
002 Kolben ∅ [mm]
... 12, 16, 20, 25
003 Hub [mm]
... 10, 15, 20, 25, 30, 35, 40, 50, 60, 70, 80, 100, 125, 150, 160, 200, 250,
300, 320
004 Dämpfung
P elastische Dämpfungsringe/-platten beidseitig
PPV pneumatische Dämpfung beidseitig einstellbar
PPS pneumatische Dämpfung beidseitig selbsteinstellend
005 Positionserkennung
– ohne
A für Näherungsschalter
