Für Sie ausgewählt: Produkte für die Fabrik- und Prozessautomation

27 / 250

1
DSBF-C
25 2016/11 – Änderungen vorbehalten  ..
Produktoptionen
L Laufeigenschaft reibungsarm
U konstant langsame Bewegung
T durchgehende Kolbenstange
F Innengewinde an der Kolben-
stange
P elastische Dämpfungsringe/-
platten beidseitig
PPV pneumatische Dämpfung beid-
seitig einstellbar
T1 warmfeste Dichtungen max.
120° C
T3 Tieftemperatur
T4 warmfeste Dichtungen max.
150° C
A1 erhöhte chemische Beständigkeit
A2 Hartabstreifer
A3 für Trockenlauf geeignet
EX4 Zulassung EU (II 2GD)
Bestellung – Produktoptionen
Konfigurierbares
Produkt
Dieses Produkt und alle seine Produkt­
optionen können über den Konfigurator
bestellt werden.
Den Konfigurator finden Sie unter
Produkte auf
è
Geben Sie den Typ oder die Konfigura-
tions-Teile-Nr. im Suchfeld ein.
Konfigurations-Teile-Nr.
004 Kolben-∅ [mm] Typ Teile-Nr. 004Kolben- ∅ [mm] Typ Teile-Nr.
32 DSBF-C-32-...-PPSA-N3-R 1778516 80 DSBF-C-80-...-PPSA-N3-R 1780945
40 DSBF-C-40-...-PPSA-N3-R 1779309 100 DSBF-C-100-...-PPSA-N3-R 1781567
50 DSBF-C-50-...-PPSA-N3-R 1779742 125 DSBF-C-125-...-PPSA-N3-R 1792703
63 DSBF-C-63-...-PPSA-N3-R 1780600

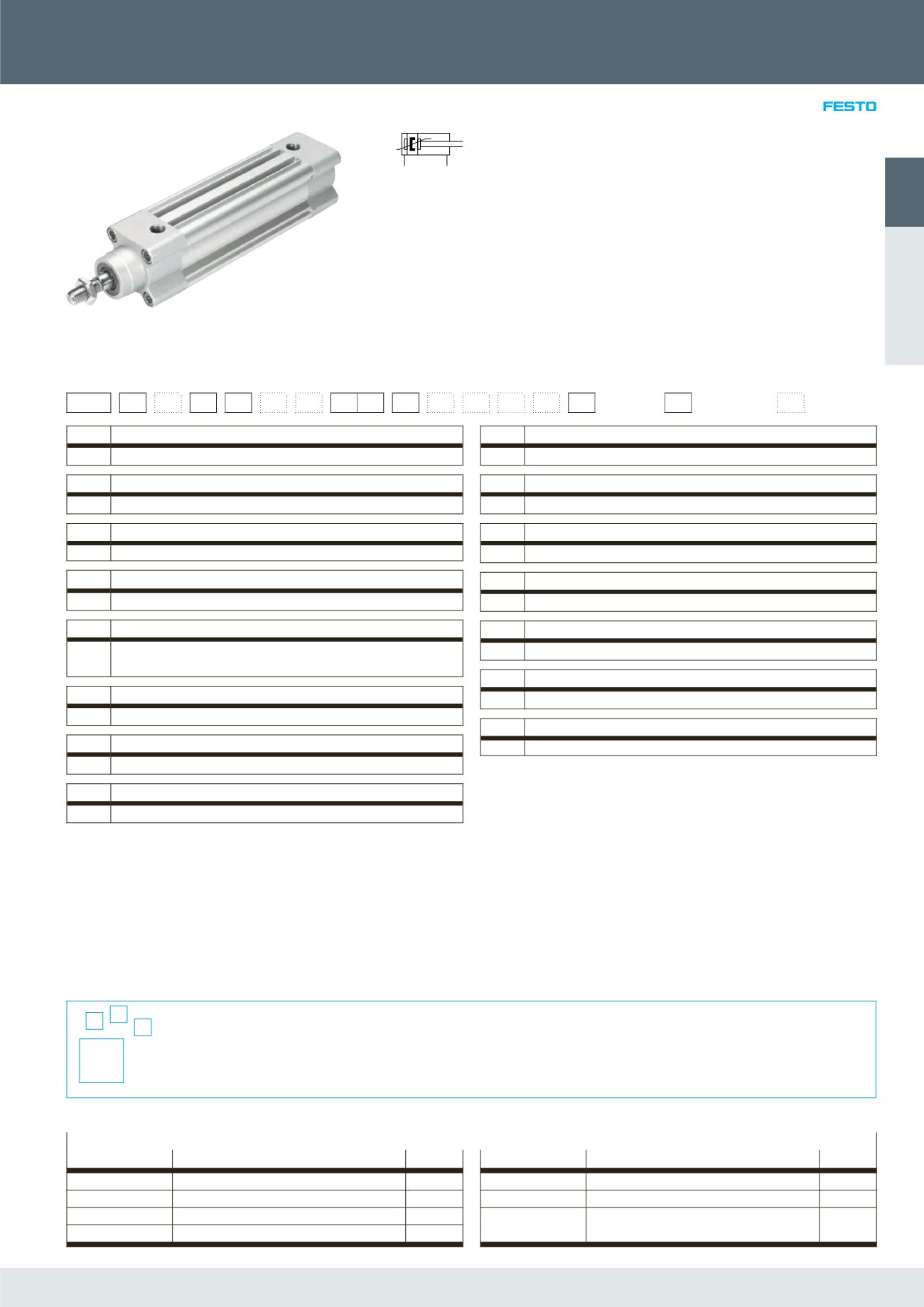

Pneumatische Antriebe > Kolbenstangenzylinder > Normbasierte Zylinder >
Normzylinder DSBF-C, ISO 15552, Clean Design
• Hub bis 2 800 mm
• Normzylinder mit erhöhtem Korrosi-
onsschutz
• Resistent gegen handelsübliche Reini-
gungsmittel
• Lange Lebensdauer durch optionale
Trockenlaufdichtung
• Umfangreiches Befestigungszubehör
für nahezu jede Einbausituation
• Ausgewählte Typen nach ATEX Richt-
linie für explosionsfähige Atmo-
sphären

Bestellschlüssel
001 002 003 004 005 006 007 008 009 010 011 012 013 014 015
DSBF – C – – – – – – PPS A – N3 – – – – – R Legende: Muss- Angabe Kann-Angabe
001 Typ
DSBF doppeltwirkender Normzylinder
002 Ausführung
C reinigungsfreundliches Design
003 Laufeigenschaft
– Standard
004 Kolben-∅ [mm]
... 32, 40, 50, 63, 80, 100, 125
005 Hub [mm]
... 25, 40, 50, 80, 100, 125, 160, 200, 250, 320, 400, 500,
1 ... 2800
006 Kolbenstangenart
– einseitig
007 Kolbenstangengewindeart
– Außengewinde
008 Dämpfung
PPS pneumatische Dämpfung, beidseitig selbsteinstellend
009 Positionserkennung
A für Näherungsschalter
010 Norm
N3 entspricht ISO 15552
011 Temperaturbereich
– Standard
012 Abstreifervariante
– Standard
013 Kolbenstangenverlängerung
– ohne
014 Kolbenstangengewindeverlängerung
– ohne
015 Sensormontage, extern
R Befestigungsschiene für Sensoren
