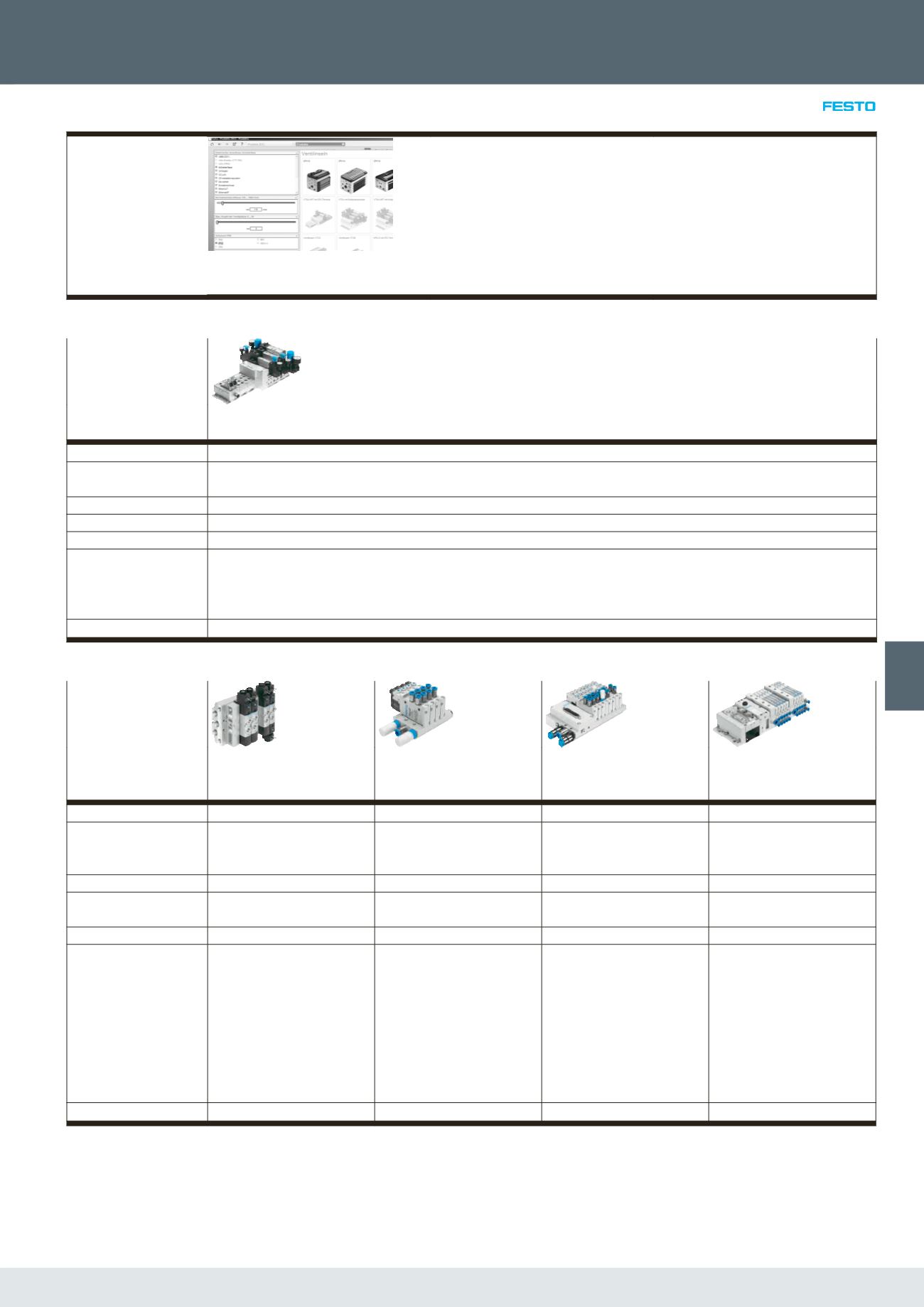

Produktübersicht
Software Tool
Produktfinder für Ventilin-
seln
Finden Sie schnell die passende Ventilinsel
mithilfe des Produktfinders. Starten Sie den
Produktfinder über die blauen Icons im
Produktbaum. Auf der linken Seite wählen Sie
schrittweise Ihre technischen Merkmale aus,
während sich die Auswahl der geeigneten
Produkte auf der rechten Seite gemäß der
gewählten technischen Merkmale automatisch
anpasst.
Durch den Einsatz von Logikprüfungen wird
sichergestellt, dass nur korrekte Konfigurati-
onen zur Übernahme bereit stehen.
Der Produktfinder für Ventilinseln ist ein fester
Bestandteil des elektronischen Katalogs und
nicht als eigenständige Software vorhanden.
Norm-Ventilinseln
Ventilinseln, ISO 15407-2/ISO 5599-2
VTSA
Baubreite
18 mm, 26 mm, 42 mm, 52 mm, 65 mm
Max. Normalnenndurch-
fluss
1100 l/min bei 26 mm, 1300 l/min bei 42 mm, 2900 l/min bei 52 mm, 4000 l/min bei 65 mm, 550 l/min bei 18 mm
Max. Anzahl Ventilplätze
32
Elektrische Ansteuerung
Ethernet, Feldbus, Multipol, Elektrik-Terminal CPX, integrierte Steuerung, Einzelanschluss, AS-Interface-Anschluss
Ventilinselaufbau
Modular, Ventilgrößen mischbar
Beschreibung
• Entspricht ISO 15407-2/ ISO 5599-2
• Multipolanschluss oder Feldbusanschluss über CPX System
• Fünf Ventilgrößen auf einer Ventilinsel kombinierbar
• Integrierte Sicherheitsfunktionen
Seite/
online
140Universelle Ventilinseln
Ventilbatterien
VTUS
Ventilinseln mit elektrischem
Einzelanschluss
VTUG-S
Ventilinseln mit Multipol- oder
Feldbusanschluss
VTUG
Ventilinseln
MPA-L
Baubreite
21, 26.5, 30
10, 14, 18
10, 14, 18
10, 14, 20
Normalnenndurchfluss
600... 2300 l/min
1380 l/min bei 18 mm,
380 l/min bei 10 mm,
780 l/min bei 14 mm
1200 l/min bei 18 mm,
330 l/min bei 10 mm,
630 l/min bei 14 mm
360 l/min bei 10 mm,
670 l/min bei 14 mm,
870 l/min bei 20 mm
Max. Anzahl Ventilplätze
16
16
24
32
Elektrische Ansteuerung
Einzelanschluss
Einzelanschluss
Multipol, I-Port Schnittstelle, IO-
Link, Feldbus
Feldbus, Multipol, Elektrik-
Terminal CPX, IO-Link, I-Port
Ventilinselaufbau
Festraster
Festraster
Festraster
Modular, Ventilgrößen mischbar
Beschreibung
• Robuste und langlebige VUVS-
Ventile
• Elektrischer Einzelanschluss
• Steuerluft in der Anschlussleiste
• Umfangreiches Zubehör
• Kompakt durch klein bauende
VUVG-Ventile
• Anschlusstechnik über E-Box
einfach wechselbar
• Vielseitige Ventilfunktionen
• Auch mit Halbmuffenventilen
• Kostengünstiges Festraster
• Einfachste Montage
• Auswechselbare elektrische
Ansteuerung
• IO-Link-fähig
• VUVG Ventile mit elektrischem
Einzelanschluss integrierbar
• Auch mit pneumatischem
Multipol erhältlich
• Höchste Modularität
• Einzelgranular
• Polymer-Anschlussplatten
• 3 Ventil Baugrößen
• Max. 32 Ventile
• Feldbusanschluss über CPX
• IO-Link fähig
Seite/
online
