VTUS
143
2016/11 – Änderungen vorbehalten
www.festo.com/catalogue / ...Ventilinseln > Universelle Ventilinseln >

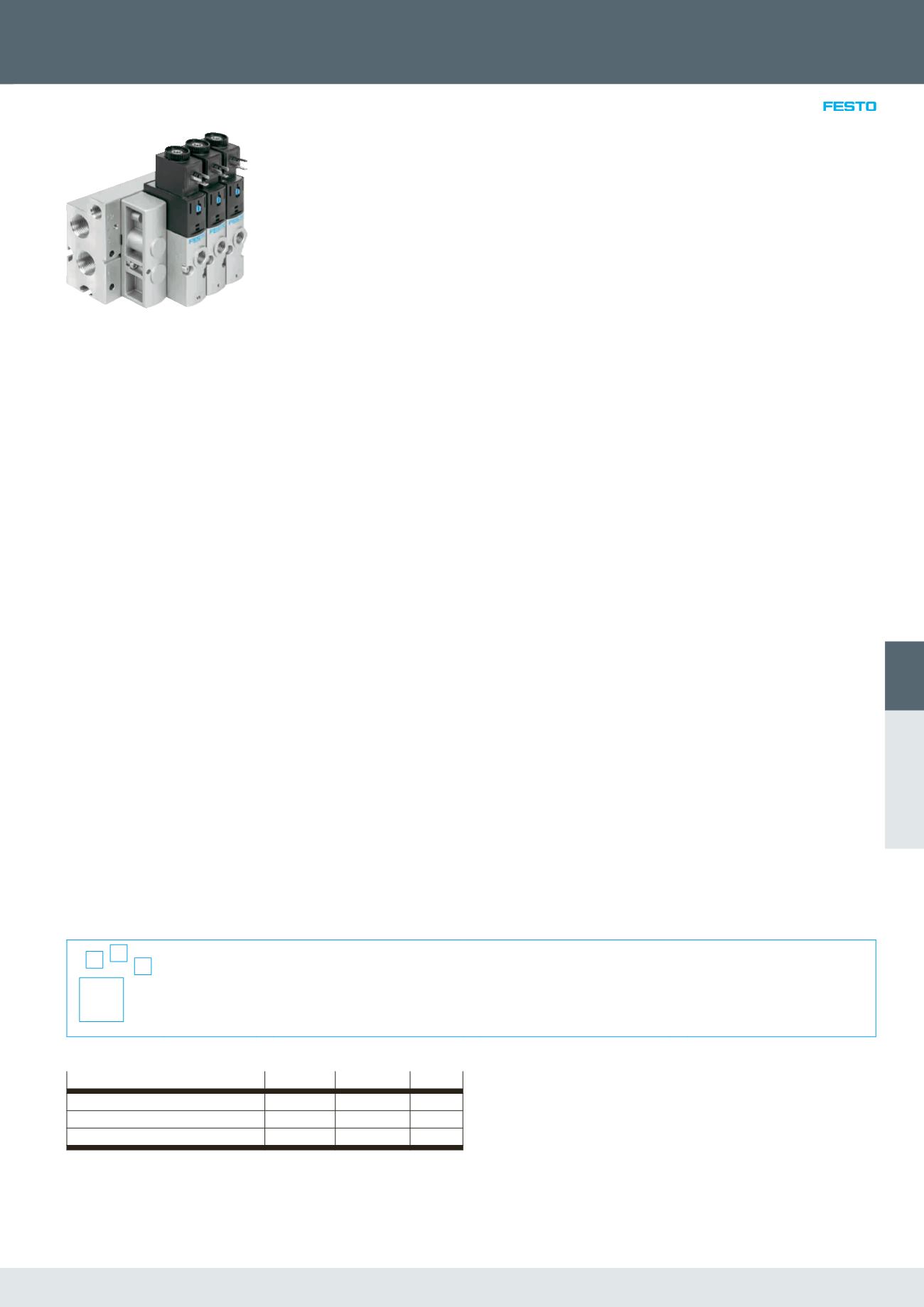

Ventilbatterien VTUS
• Robuste und langlebige VUVS-Ventile
122• Elektrischer Einzelanschluss
• Steuerluft in der Anschlussleiste
• Umfangreiches Zubehör
• Durchfluss 600 ... 2300 l/min
• Baugröße 20, 25, 30
• Druckbereich: –0,9 ... 10 bar
Merkmale
Innovativ
• Zuverlässiges, robustes und langle-
biges Ventil
• Durchfluss bis 2300 l/min
• Kostengünstiges Universalventil ohne
Einschränkungen der Leistungsdaten
• Vielseitige Ventilfunktionen
Variabel
• Betriebsspannung einfach änderbar
über Wechseln der Magnetspule
• Muffenventile als Einzelventile oder
Batterieventile einsetzbar
• Variable Druckzonen
• Vielfältige Befestigungsmöglichkeiten
Betriebssicher
• Langlebig durch bewährte Kolben-
schieber
• Servicesicherheit durch einfach und
schnell wechselbare Ventile
Montagefreundlich
• Vormontierte Einheiten auf Leisten
• Anschlussfertig montierte Einzelventile
• P-Anschlussleisten für einseitige oder
beidseitige Befestigung
• Solide Wandbefestigung oder
Hutschienenmontage
Ventilfunktionen
• Steuerluftversorgung intern/extern
• Rückstellung pneumatische/mechani-
sche Feder
• Strömungsrichtung reversibel bei
externer Steuerluft
3/2-Wegeventil, Ruhestellung
geschlossen monostabil:
• Steuerluftversorgung intern/extern
• Rückstellung pneumatische/mechani-
sche Feder
• Strömungsrichtung reversibel bei
externer Steuerluft
5/2-Wegeventil, monostabil:
• Steuerluftversorgung intern/extern
• Rückstellung pneumatische/mechani-
sche Feder
• Strömungsrichtung reversibel bei
externer Steuerluft
5/2-Wegeventil, bistabil:
• Steuerluftversorgung intern/extern
• Strömungsrichtung reversibel bei
externer Steuerluft
5/3-Wegeventil Mittelstellung entlüftet,
belüftet oder geschlossen:
• Steuerluftversorgung intern/extern
• Rückstellung mechanische Feder
• Strömungsrichtung reversibel bei
externer Steuerluft
Ausführungen
• Maximal 16 Ventilplätze in Ausführung
Standard konfigurierbar
• Maximal 12 Ventilplätze in Ausführung
Kompakt konfigurierbar
• Ventilplätze 2 … 10 in Schrittweite 1,
Ventilplätze 10 … 16 in Schrittweite 2
konfigurierbar
• Anschlussblock mit maximal 10 Ventil-
plätzen
• Erweiterungsmodul mit 2 Ventilplätzen
• P-Anschlussleiste mit maximal 10
Ventilplätzen
• Bilden von Druckzonen (maximal
9 Druckzonen bei Ventilbatterie mit
16 Ventilplätzen)
Bestellung
Konfigurierbares
Produkt
Dieses Produkt und alle seine Produkt
optionen können über den Konfigurator
bestellt werden.
Den Konfigurator finden Sie unter
Produkte auf
è
www.festo.com/catalogue/ ...Geben Sie den Typ oder die Konfigura-
tions-Teile-Nr. im Suchfeld ein.
Konfigurations-Teile-Nr.
Normalnenndurchfluss
Baugröße Typ
Teile-Nr.
600 ... 700 l/min
20
VTUS-20
577304
1000 ... 1300 l/min
25
VTUS-25
8022016
1600 ... 2300 l/min
30
VTUS-30
8022019
Die Ventilbatterie wird nach Ihren Bestellvorgaben montiert und einzeln geprüft. Der Montage- und Installationsaufwand beschränkt sich somit auf ein Minimum.
