Ventilinseln VTSA, ISO 15407-2, ISO 5599-2

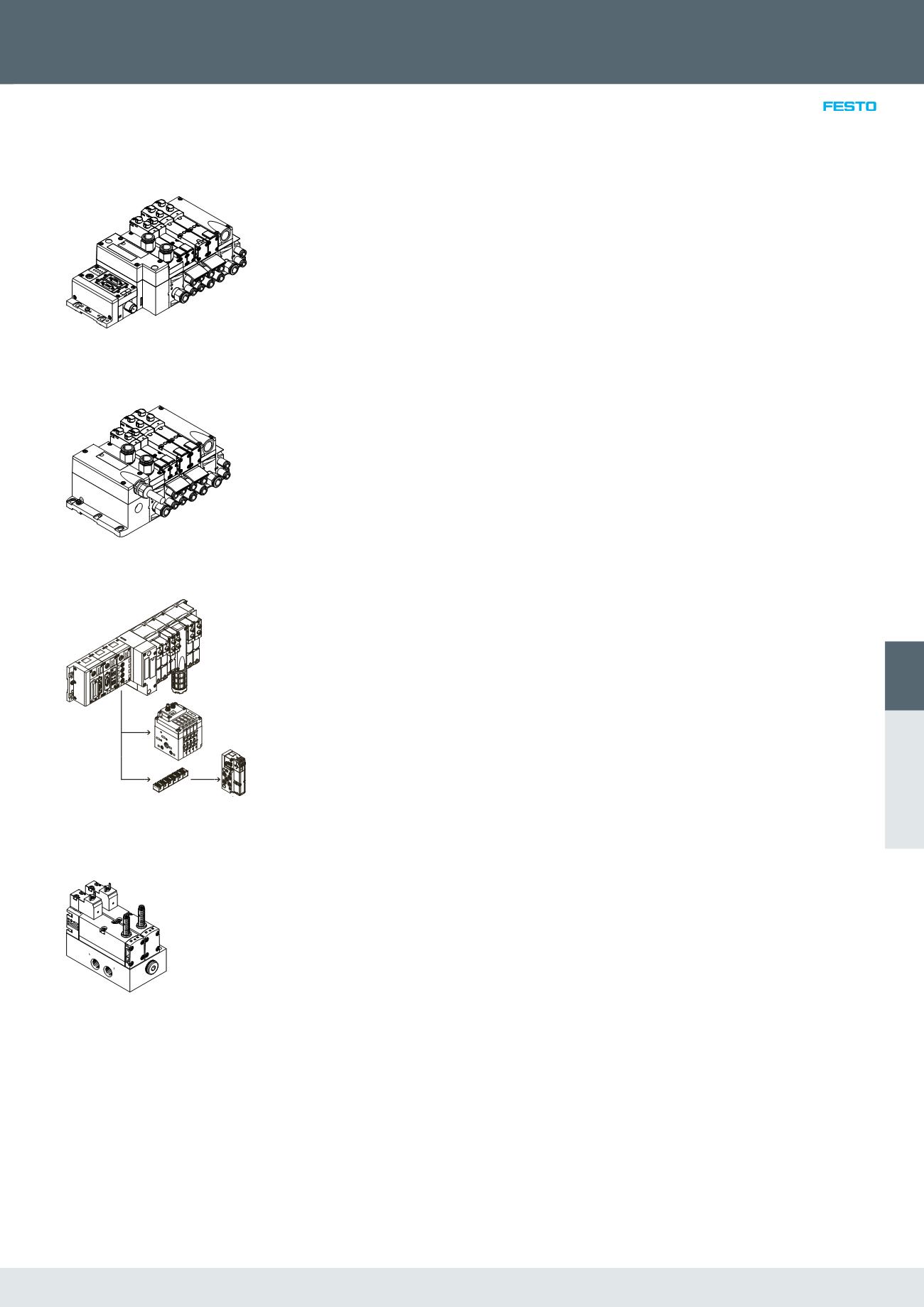

Merkmale
Elektrische Anschlussmöglichkeiten
Feldbusanschluss aus dem CPX-System Die Kommunikationsverbindung zu einer übergeordneten SPS übernimmt ein integrierter Feldbusknoten. Somit lässt sich eine klein-
bauende Lösung in Pneumatik und Elektronik realisieren.
Ventilinseln mit Feldbusanschaltungen können mit bis zu 16 Verkettungsplatten ausgeführt werden. Bei 2 Magnetspulen pro
Anschluss können somit bis zu 32 Magnetspulen angesteuert werden.
Ausführungen:
PROFIBUS, INTERBUS, DeviceNet, CANopen, CC-Link, EtherNet/IP, EtherCAT, Modbus TCP, PROFINET, POWERLINK, Sercos III
Steuerblockanschluss aus dem CPX-System
Eine integrierte Steuerung in der Festo Ventilinsel ermöglicht mit zwei verschiedenen Betriebsarten den Aufbau von autarken Steue-
rungseinheiten (stand alone) in der Schutzart IP65 ohne Schaltschrank.
In der Betriebsart Slave lassen sich diese Ventilinseln zur intelligenten Vorverarbeitung einsetzen und sind damit ideale Bausteine
zum Aufbau dezentraler Intelligenz.
In der Betriebsart Master lassen sich Inselgruppen mit vielfältigen Möglichkeiten und Funktionen bilden, die völlig autark eine
mittelgroße Maschine/Anlage steuern können.
CP-Strang Erweiterung
Die optionale CP-Strangerweiterung bietet die Möglichkeit, an bis zu 4 CP-Stränge weitere Ventilinseln und E/A-Module an den Feld-
busknoten des CPX-Terminals anzuschließen. Es können verschiedene Ein- und Ausgangsmodule sowie CPV-SC- und CPV-Ventilinseln
angeschlossen werden.
Die maximale Länge der CP-Strangerweiterung erstreckt sich auf 10 Meter, wodurch die Erweiterungsmodule direkt am Einsatzort
montiert werden können. Über das CP-Kabel werden alle benötigten elektrischen Signale geführt, dadurch ist kein zusätzlicher
Installationsaufwand am Erweiterungsmodul notwendig.
Ein CP-Strang bietet:
• 32 Eingangssignale
• 32 Ausgangssignale für Ausgangsstufen 24 V DC oder Magnetspulen
• Logik- und Sensorversorgung der Eingangsmodule
• Lastspannungsversorgung der Ventilinseln
• Logikversorgung des Ausgangsmoduls
Steuerblock mit Sicherheitsfunktion,
Baubreite 26 mm
Diese Ventile werden für Sonderanwendungen eingesetzt z.B. für:
• Schutz vor unerwarteten Anlauf
• Sicheres Reversieren
• Antriebe in manuell beschickten Vorrichtungen
Dieser Steuerblock ist für den Einsatz als Pressensicherheitsventil nach EN 962 geeignet.
Dieses Ventil ist ein Sicherheitsbauteil nach Maschinenrichtlinie 2006/42/EG.
