Ventilinseln > Norm-Ventilinseln >
Ventilinseln VTSA, ISO 15407-2, ISO 5599-2
Merkmale

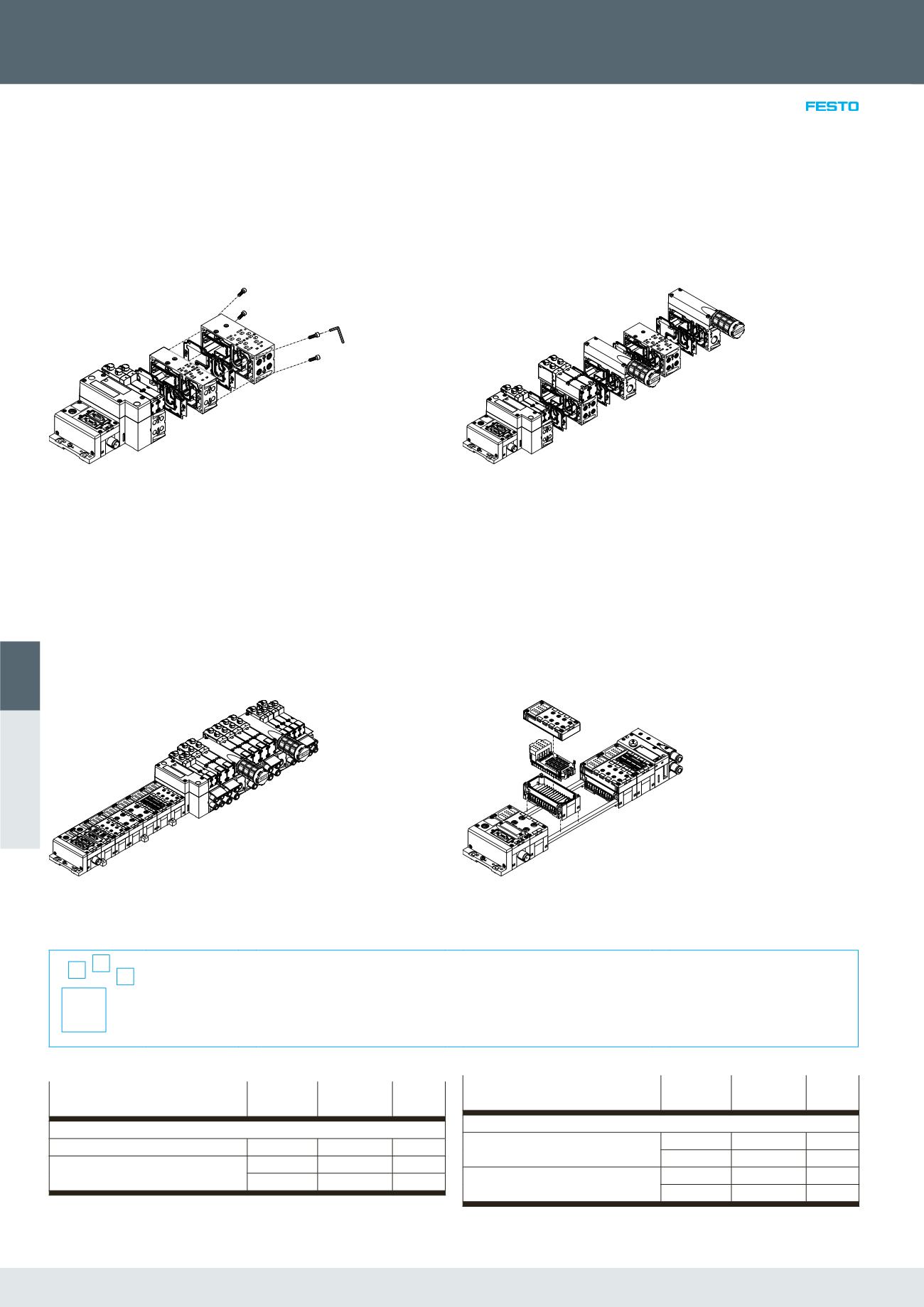

Die modulare Pneumatik
Die modulare Bauweise der VTSA/VTSA-F ermöglicht eine hohe Flexibilität bereits im
Planungsstadium und bietet höchste Servicefreundlichkeit im Betrieb.
Das System besteht aus Verkettungsplatten und Ventilen.
Die Verkettungsplatten sind miteinander verschraubt und bilden so das Trägersystem
für die Ventile.
Sie enthalten intern die Anschlusskanäle zur Druckversorgung und zur Entlüftung der
Ventilinsel, sowie pro Ventil die Arbeitsanschlüsse für die Pneumatikzylinder.
Jede Verkettungsplatte ist mit vier Schrauben mit der nachfolgenden verbunden.
Durch Lösen dieser Schrauben wird ein Teil der Ventilinsel abgetrennt und weitere
Blöcke können auf einfache Weise eingefügt werden. So wird die rasche und zuverläs-
sige Erweiterbarkeit der Ventilinsel gewährleistet.
Die modulare elektrische Peripherie
Die Ansteuerung der Ventile erfolgt bei Multipolinsel und Feldbusinsel in unterschiedli-
cher Weise.
Die VTSA/VTSA-F mit CPX-Interface basiert auf dem internen Bussystem des CPX-Termi-
nals und nutzt dieses Kommunikationssystem für alle Magnetspulen und eine Vielzahl
an elektrischen Ein- und Ausgangsfunktionen.
Die parallele Verkettung ermöglicht:
• Übertragung der Schaltinformationen
• Kompakten Aufbau
• Platzbezogene Diagnose
• Getrennte Spannungsversorgung der Ventile
• Flexiblen Umbau ohne Adressverschiebung
• Übertragung von Status-, Parameter- und Diagnosedaten
VTSA mit elektrischer Peripherie CPX Modularität bei elektrischer Peripherie CPX
Technische Daten online  tsa
Bestellung
Konfigurierbares
Produkt
Dieses Produkt und alle seine Produkt­
optionen können über den Konfigurator
bestellt werden.
Den Konfigurator finden Sie unter
Produkte auf
è
Geben Sie den Typ oder die Konfigura-
tions-Teile-Nr. im Suchfeld ein.
Konfigurations-Teile-Nr.
Ventilinsel, elektrischer Teil Anschlussge-
winde
Typ Teile-Nr.
Ventilinsel VTSA, entspricht ISO 15407-2 / ISO 5599-2
Ventilinsel VTSA mit Multipolanschluss metrisch VTSA-MP 539215
Ventilinsel VTSA mit CPX-Terminal metrisch VTSA-FB 539217
NPT VTSA-FB-NPT 539218
Ventilinsel, elektrischer Teil Anschlussge-
winde
Typ Teile-Nr.
Ventilinsel VTSA-F, durchflussoptimierte Ausführung
Ventilinsel VTSA-F mit Multipolanschluss metrisch VTSA-F-MP 547963
NPT VTSA-F-MP-NPT 547964
Ventilinsel VTSA-F mit CPX-Terminal metrisch VTSA-F-FB 547965
NPT VTSA-F-FB-NPT 547966
Die Ventilinseln werden nach Ihren Bestellvorgaben montiert und einzeln geprüft. Der Montage- und Installationsaufwand beschränkt sich somit auf ein Minimum.
