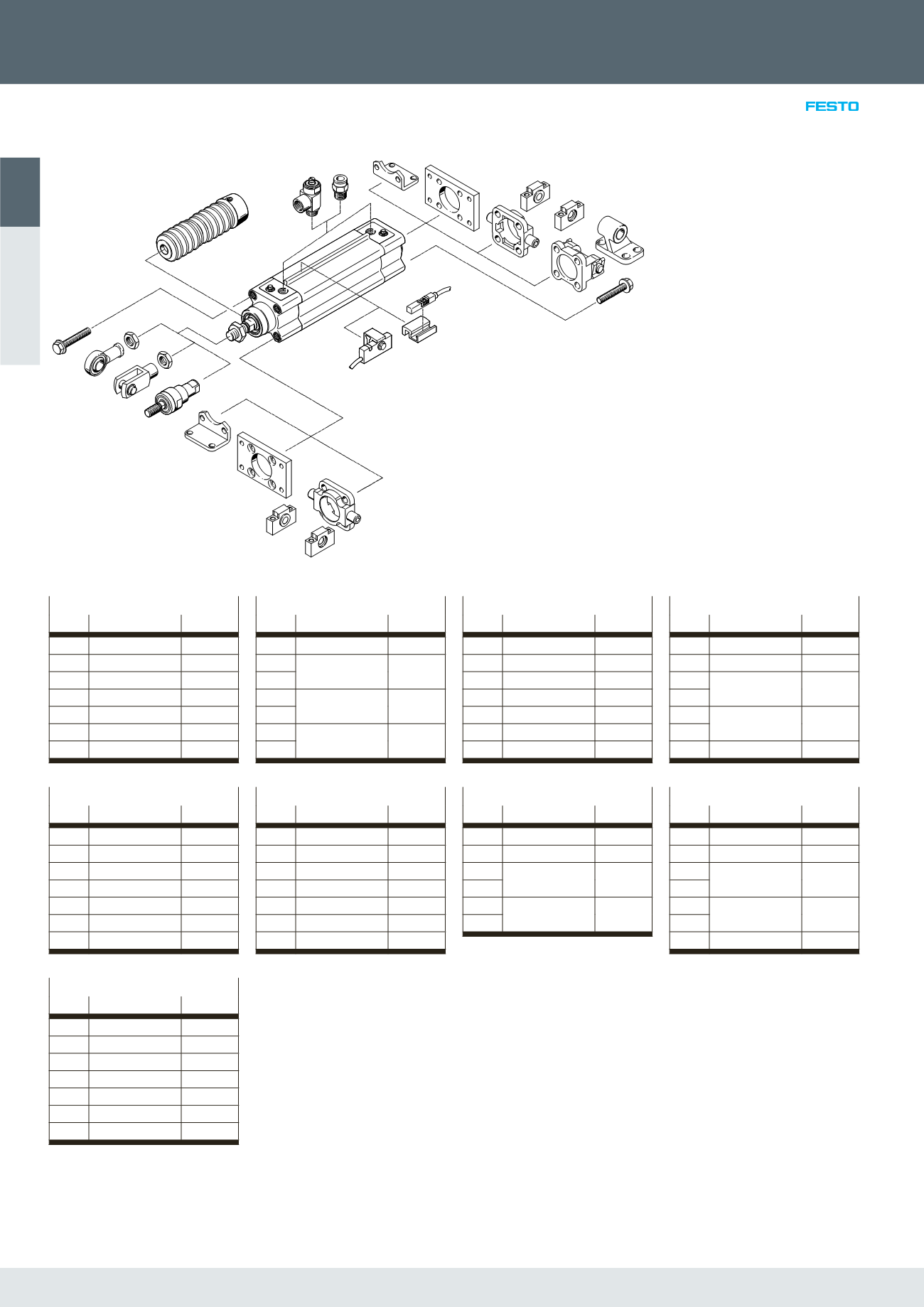

Normzylinder DSBF-C, ISO 15552, Clean Design
Zubehör
1
2
9
8
7
aJ
3
4
6
5
aA
aB
1
2
4
3
aE
aD
aF
aC
aJ
1 Fußbefestigung CRHNC 
Flanschbefestigung CRFNG 
3 Schwenkzapfen CRZNG
4 Lagerstück CRLNZG
5 Schwenkflansch SNCB- … -R3

6 Lagerbock CRLNG 
7 Flexo-Kupplung CRFK
8 Gabelkopf CRSG
9 Gelenkkopf CRSGS
aJ Verschlussschraube DAMD 
aA Näherungsschalter SMT-C1 
aB Befestigungsbausatz SMB-8-C

aC Näherungsschalter CRSMT-8M

aD Drossel-Rückschlagventil CRGRLA

aE Steckverschraubung NPQH/CRQS/
CRQSL 
aF Faltenbalgbausatz DADB 
1 Fußbefestigung CRHNC
Für ∅ Typ Teile-Nr.
32 CRHNC-32 176937
40 CRHNC-40 176938
50 CRHNC-50 176939
63 CRHNC-63 176940
80 CRHNC-80 176941
100 CRHNC-100 176942
125 CRHNC-125 176943
2 Flanschbefestigung CRFNG
Für ∅ Typ Teile-Nr.
32 CRFNG-32 161846
40 CRFNG-40 161847
50 CRFNG-50 161848
63 CRFNG-63 161849
80 CRFNG-80 161850
100 CRFNG-100 161851
125 CRFNG-125 185363
3 Schwenkzapfen CRZNG
Für ∅ Typ Teile-Nr.
32 CRZNG-32 161852
40 CRZNG-40 161853
50 CRZNG-50 161854
63 CRZNG-63 161855
80 CRZNG-80 161856
100 CRZNG-100 161857
125 CRZNG-125 185362
4 Lagerstück CRLNZG
Für ∅ Typ Teile-Nr.
32 CRLNZG-32 161874
40 CRLNZG-40/50 161875
50
63 CRLNZG-63/80 161876
80
100 CRLNZG-100/125 161877
125
5 Schwenkflansch SNCB
Für ∅ Typ Teile-Nr.
32 SNCB-32-R3 176944
40 SNCB-40-R3 176945
50 SNCB-50-R3 176946
63 SNCB-63-R3 176947
80 SNCB-80-R3 176948
100 SNCB-100-R3 176949
125 SNCB-125-R3 176950
6 Lagerbock CRLNG
Für ∅ Typ Teile-Nr.
32 CRLNG-32 161840
40 CRLNG-40 161841
50 CRLNG-50 161842
63 CRLNG-63 161843
80 CRLNG-80 161844
100 CRLNG-100 161845
125 CRLNG-125 176951
7 Flexo-Kupplung CRFK
Für ∅ Typ Teile-Nr.
32 CRFK-M10x1,25 2305778
40 CRFK-M12x1,25 2305779
50 CRFK-M16x1,5 2490673
63
80 CRFK-M20x1,5 2545677
100
8 Gabelkopf CRSG
Für ∅ Typ Teile-Nr.
32 CRSG-M10x1,25 13569
40 CRSG-M12x1,25 13570
50 CRSG-M16x1,5 13571
63
80 CRSG-M20x1,5 13572
100
125 CRSG-M27x2 185361
9 Gelenkkopf CRSGS
Für ∅ Typ Teile-Nr.
32 CRSGS-M10x1,25 195582
40 CRSGS-M12x1,25 195583
50 CRSGS-M16x1,5 195584
63
80 CRSGS-M20x1,5 195585
100
125 CRSGS-M27x2 195586
