Pneumatische Antriebe > Kolbenstangenzylinder > Normbasierte Zylinder >
Normzylinder DSBG, ISO 15552, doppeltwirkend
Zubehör
1
2
3
4
5
2
8
9
aJ
aA
aB
aC
aD
aE
aF
aG
6
7
1
6
aH
aI

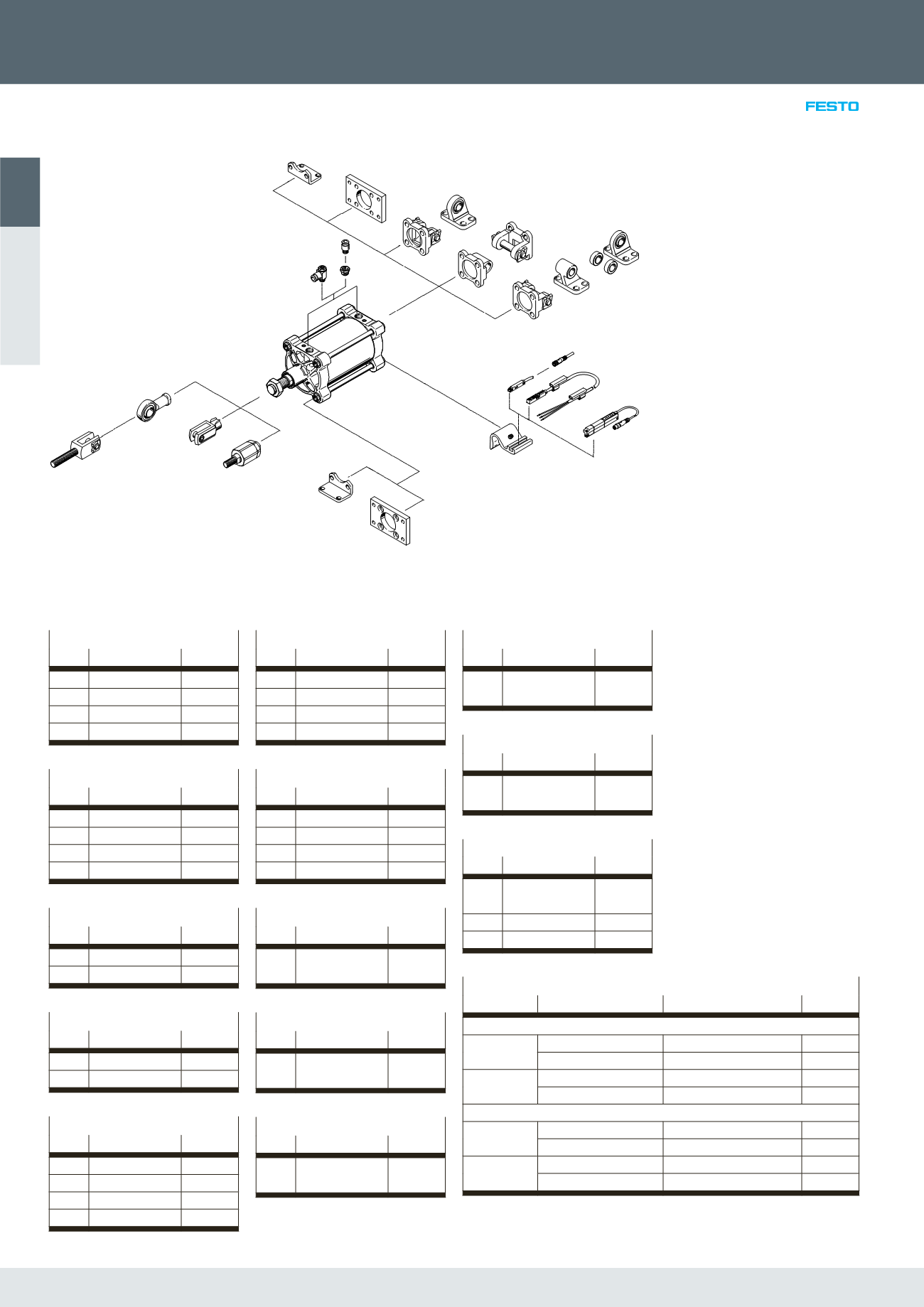

1 Fußbefestigung HNG 
2 Flanschbefestigung FNG
3 Schwenkflansch SNG 
4 Lagerbock LSNG
5 Schwenkflansch SNGL 
6 Schwenkflansch SNGB 
7 Lagerbock LN/LNG 
8 Lagerbock LSN 
9 Flexo-Kupplung FK 
aJ Gabelkopf SG 
aA Gelenkkopf SGS 
aB Gabelkopf SGA 
aC Sensorhalter DASP
aD Näherungsschalter SME/SMT-8M

aE Verbindungsleitung NEBU
aF Reduziernippel NPFC 
Reduziernippel D
aG Steckverschraubung QS 
aH Drossel-Rückschlagventil GRLA

aI Positionstransmitter SMAT-8M/SDAT

Lagerstück LNZG 
1 Fußbefestigung HNG
Für ∅ Typ Teile-Nr.
160 HNG-160 34476
200 HNG-200 34477
250 HNG-250 157510
320 HNG-320 157511
2 Flanschbefestigung FNG
Für ∅ Typ Teile-Nr.
160 FNG-160 34478
200 FNG-200 34479
250 FNG-250 157508
320 FNG-320 157509
3 Schwenkflansch SNG
Für ∅ Typ Teile-Nr.
160 SNG-160 152597
200 SNG-200 152598
5 Schwenkflansch SNGL
Für ∅ Typ Teile-Nr.
160 SNGL-160 151534
200 SNGL-200 151535
6 Schwenkflansch SNGB
Für ∅ Typ Teile-Nr.
160 SNGB-160 34547
200 SNGB-200-B 562455
250 SNGB-250 157512
320 SNGB-320 157513
7 Lagerbock LN
Für ∅ Typ Teile-Nr.
160 LN-160 9037
200 LNG-200 33898
250 LN-250 9039
320 LN-320 9040
8 Lagerbock LSN
Für ∅ Typ Teile-Nr.
160 LSN-160 6988
200 LSN-200 6989
250 LSN-250 6990
320 LSN-320 6991
9 Flexo-Kupplung FK
Für ∅ Typ Teile-Nr.
160,
200
FK-M36X2 10746
aJ Gabelkopf SG
Für ∅ Typ Teile-Nr.
160,
200
SG-M36X2 9581
aA Gelenkkopf SGS
Für ∅ Typ Teile-Nr.
160,
200
SGS-M36x2 10775
aB Gabelkopf SGA
Für ∅ Typ Teile-Nr.
160,
200
SGA-M36X2 10771
aC Sensorhalter DASP
Für ∅ Typ Teile-Nr.
160,
200
DASP-M4-160-A 1553813
Lagerstück LNZG
Für ∅ Typ Teile-Nr.
160,
200
LNZG-160/200 35780
250 LNZG-250 157516
320 LNZG-320 157517
aE Verbindungsleitung NEBU
Für Baugröße Beschreibung Typ Teile-Nr.
M8x1, 3-polig mit Kabel
160 ... 320 Dose gerade, 2,5 m NEBU-M8G3-K-2.5-LE3 541333
Dose gerade, 5 m NEBU-M8G3-K-5-LE3 541334
160 ... 320 Dose gewinkelt, 2,5 m NEBU-M8W3-K-2.5-LE3 541338
Dose gewinkelt, 5 m NEBU-M8W3-K-5-LE3 541341
M12x1, 5-polig mit Kabel
160 ... 320 Dose gerade, 2,5 m NEBU-M12G5-K-2.5-LE3 541363
Dose gerade, 5 m NEBU-M12G5-K-5-LE3 541364
160 ... 320 Dose gewinkelt, 2,5 m NEBU-M12W5-K-2.5-LE3 541367
Dose gewinkelt, 5 m NEBU-M12W5-K-5-LE3 541370
